学习任务二 并联电路的电压规律
|实验探究|
探究并联电路的电压规律
[实验思路]
1.选用（选填“相同”或“不同”）规格的小灯泡$\mathrm{L}_1$、$\mathrm{L}_2$连接电路。根据电压选择电压表的测量范围。
2.将电压表的两端分别连到$\mathrm{L}_1$两端、$\mathrm{L}_2$两端和电源两端，测量电压$U_1$、$U_2$、$U$。如图所示。
3.换用两个的小灯泡，重做上述实验。

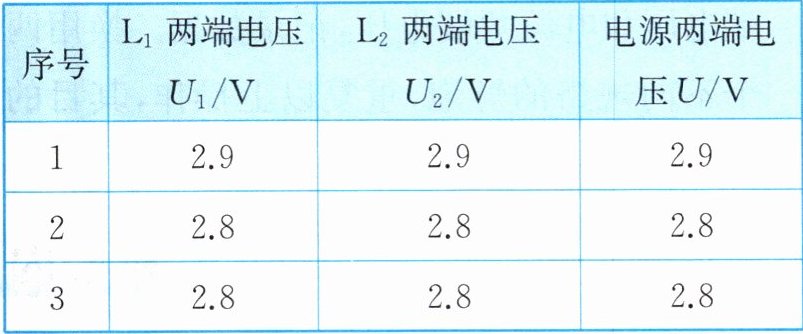

[实验过程]
1.测$\mathrm{L}_1$两端的电压并记录。
2.测$\mathrm{L}_2$两端的电压并记录。
3.测电源两端电压并记录。

[实验结论]
并联电路中电源两端电压与各支路用电器两端电压。
|探究归纳|
1.当电路中有多个用电器并联时，此结论仍然成立，表达式为$U_1=U_2=U_3=\dots=U_n=U$。
2.当把几节相同的新干电池并联时，并联电池组两端的电压等于一节干电池两端的电压，即$U=U_1=1.5\ \mathrm{V}$。
3.采用不同的方法多次进行实验的目的是得出普遍规律，防止结论的偶然性。
|学以致用|

[实验思路]
1.不同 电源 3.不同规格
[实验结论]
相等

例2 某实验小组在探究并联电路中电压的特点。

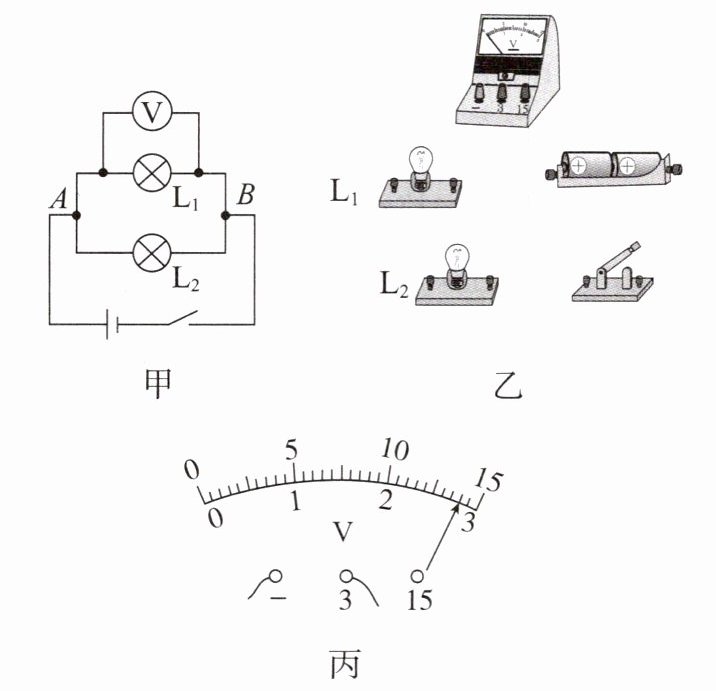

(1)实验电路图如图甲所示，根据电路图，用笔画线表示导线，将图乙实物图连接起来。
(2)连接电路时，开关处于状态。
(3)正确连接好电路后，闭合开关，电压表的示数如图丙所示，示数为V。
(4)测得灯泡$\mathrm{L}_{1}$两端电压后，再测灯泡$\mathrm{L}_{2}$两端电压和电源两端电压，记录数据。换用两个不同规格的灯泡，重复以上操作，其目的是。
(5)评估交流环节，有同学提出，实验中连接完电路，闭合开关，发现电压表指针反向偏转，原因是。

(1)
(2)断开
(3)2.8
(4)得到普遍的规律
(5)电压表正负接线柱接反
