1. 小华家有电饭锅、收音机、电热取暖器、洗衣机、电扇、电水壶。这些用电器工作时会将电能转化为我们需要的能。其中，将电能主要转化为内能的是，主要转化为机械能的是，主要转化为声能的是。

解：
将电能主要转化为内能的是电饭锅、电热取暖器、电水壶，
主要转化为机械能的是洗衣机、电扇，
主要转化为声能的是收音机。

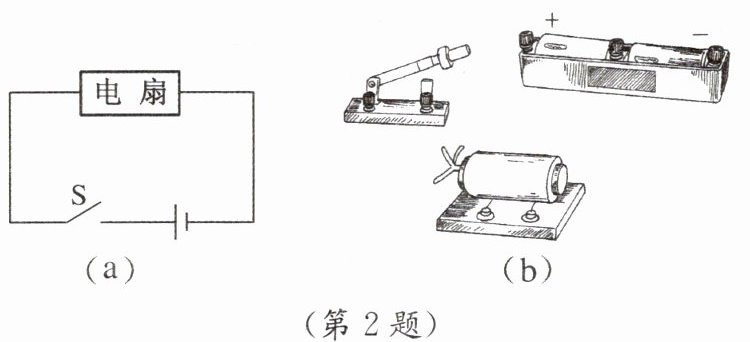

2. 如图所示，图(a)为手持电扇的电路图，请根据图(a)在图(b)中用笔画线代替导线连接电路。

解：
该电路为电源、开关、电动机（电扇）组成的简单串联电路，按照电流路径依次连接：
1. 用导线将电源的正极接线柱与开关的其中一个接线柱相连；
2. 用导线将开关的剩余另一个接线柱与电动机的任意一个接线柱相连；
3. 用导线将电动机的剩余另一个接线柱与电源的负极接线柱相连。
连接完成后无交叉导线，开关可控制电扇的工作与停止，与图(a)的电路结构完全对应。

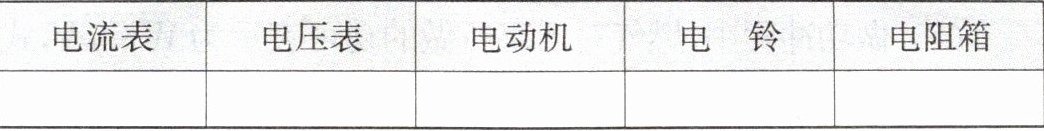

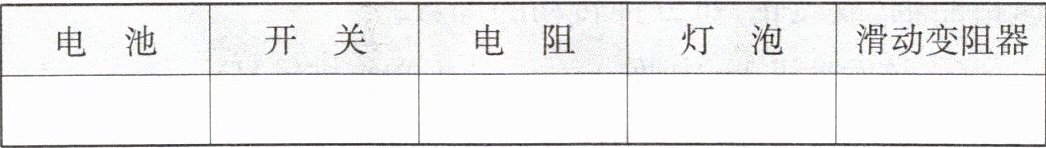

3. 画出下列电路元件的符号。

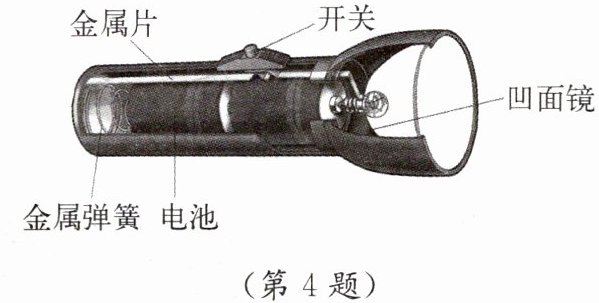

4. 一个完整的电路是由、、、等元件组成的。如图所示，观察手电筒的内部电路发现：它的电源是，用电器是，导线是。

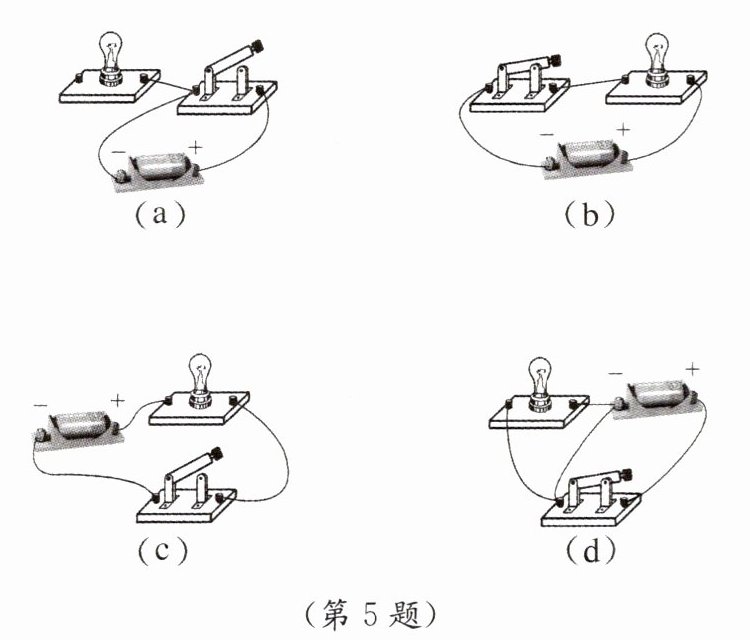

5. 如图所示的四个电路，在不改变此时开关闭合或断开状态的情况下：① 灯泡发光的是（填字母，下同）；② 电路连接正确，但灯泡不发光的是；③ 可能发生短路，但现在还没有发生的是；④ 已经发生短路，会损坏电池的是。

解：
3. 各电路元件标准符号绘制要求：
电池：一长一短两条平行竖线，长端为正极、短端为负极，两端引出水平导线；
开关：由固定直线和可活动折线组成的通断结构，两端引出水平导线；
电阻：实心矩形，两端引出水平导线；
灯泡：圆圈内绘制交叉叉形标识，两端引出水平导线；
滑动变阻器：矩形下方附带带箭头的滑动引线，两端分别从矩形侧边和箭头端引出水平导线；
电流表：圆圈内标注字母“A”，两端引出水平导线；
电压表：圆圈内标注字母“V”，两端引出水平导线；
电动机：圆圈内标注字母“M”，两端引出水平导线；
电铃：圆圈内绘制电铃示意图形，两端引出水平导线；
电阻箱：矩形内绘制斜向箭头标识，两端引出水平导线。
4. 电源；用电器；开关；导线；电池；灯泡；金属片和金属弹簧
5. ① c；② b；③ a；④ d
