2026年初中必刷题九年级物理上册教科版第39页答案
1 关于电流表和电压表的使用方法，下列说法正确的是（
B
）


A.一般先用较小测量范围进行快速试触
B.图中电压表的示数是2.5 V
C.电流表必须和被测的用电器并联
D.都要让电流从“-”接线柱流进电表

答案

1.B 【解析】在测未知电流或电压时,通常用大测量范围进行试触,故A错误;图中电压表的测量范围是0~3 V,分度值是0.1 V,示数是2.5 V,故B正确;电流表必须和被测的用电器串联,故C错误;电压表和电流表在使用时,都要让电流从“+”接线柱流进电表,故D错误。故选B。

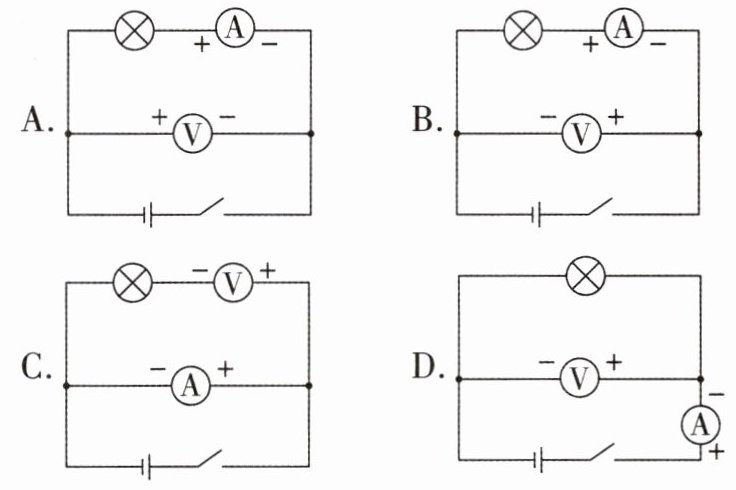

2[2026湖南长沙期末]学会正确连接电流表和电压表是学好电学的基础，下列各电路图中，电表连接均正确的是（
D
）

答案

2.D 【解析】
|选项|分析|判断|
| ---- | ---- | ---- |
|A|电流表、电压表正负接线柱都接反了|错误|
|B|电流表正、负接线柱接反了|错误|
|C|电压表应与灯泡并联;电流表应与灯泡串联|错误|
|D|电压表和电流表都连接正确|正确|

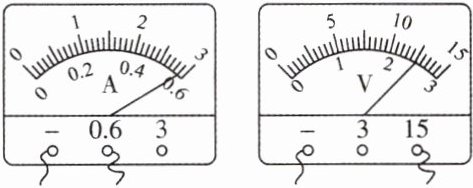

3 下列电流表和电压表的读数正确的是 (
D
)


A.0.58 2.5
B.0.54 I 2.5 U
C.2.9 A 12.5 V
D.0.58 A 12.5 V

答案

3.D 【解析】图中电流表的测量范围为0~0.6 A,分度值为0.02 A,示数为0.58 A;图中电压表的测量范围为0~15 V,分度值为0.5 V,示数为12.5 V,故D正确。故选D。
4如图所示,当开关S闭合后,要使灯L₁、L₂并联,则 (
C
)

A.甲、乙都是电流表
B.甲、乙都是电压表
C.甲是电压表,乙是电流表
D.甲是电流表,乙是电压表

(第4题图)
(第5题图)

答案

4.C 【解析】开关S闭合后,要使灯L₁、L₂并联,则电流必须从电源正极出发,分别经L₁、L₂,回到电源负极,因此甲是相当于开路的电压表,乙是相当于导线的电流表。
5[2026山东淄博期中,中]如图所示,闭合开关S后两个灯泡都能正常发光。则关于①、②和③三个电表(电流表或电压表),下列判断正确的是(
C
)

A.若①是电流表,则②和③是电压表
B.若①和③是电压表,则②是电压表
C.若①是电流表,则②是电压表,③是电流表
D.若①和②是电流表,则③是电压表

答案

5.C 【解析】由图可知,闭合开关时两个灯泡都能正常发光,若①是电流表,则②是电压表,③是电流表,故A错误,C正确;若①和③是电压表,则②是电流表,故B错误;若①和②是电流表,则电路将发生电源短路,故D错误。

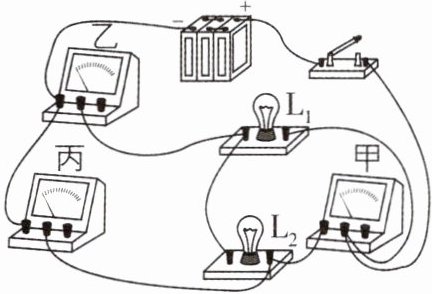

6[2025山东烟台中考,偏难](多选)如图所示,闭合开关,两个小灯泡$\mathrm{L}_1$和$\mathrm{L}_2$均能发光。下列关于该电路的分析正确的是 (
AC
)


A.若甲为电流表,则两灯一定并联
B.若乙为电流表,则乙测通过$\mathrm{L}_1$的电流
C.若丙为电流表,则丙测通过$\mathrm{L}_1$的电流
D.若甲为电流表,则乙可能为电压表

答案

6.AC 【解析】若甲为电流表,电流从电源正极流出,分别经过电流表甲和L₁,由于灯泡L₂能发光,因此电流流经L₂后与通过L₁的电流汇合,然后经过乙回到电源负极,所以两灯一定并联,乙为电流表,丙为电压表,故A正确,D错误。若乙为电流表,则乙在干路上,测的是干路电流,而不是通过L₁的电流,故B错误。若丙为电流表,因为两灯泡均能发光,所以L₁和L₂是串联的,甲和乙均为电压表,丙测串联电路电流,同时也是测通过L₁的电流,故C正确。故选AC。
