二、填空题(共4小题,每空2分,计16分)
11. 实验 考法 开放性设问「2026北京人大附中朝阳学校期中，★☆」
小东利用铜片、锌片、橙子制作了水果电池,并用导线把发光二极管和水果电池连接起来,如图所示。他看到二极管发光,然后增加每个铜片、锌片插入橙子的深度,发现二极管发光的亮度增强。请你根据小东的实验步骤及现象,写出他所探究的科学问题:
11. 实验 考法 开放性设问「2026北京人大附中朝阳学校期中，★☆」
小东利用铜片、锌片、橙子制作了水果电池,并用导线把发光二极管和水果电池连接起来,如图所示。他看到二极管发光,然后增加每个铜片、锌片插入橙子的深度,发现二极管发光的亮度增强。请你根据小东的实验步骤及现象,写出他所探究的科学问题:
水果电池的电压与金属片插入水果的深度是否有关
。答案
11.答案 水果电池的电压与金属片插入水果的深度是否有关
解析 由题意可知,实验过程中,橙子、铜片、锌片的大小和形状保持不变,每个铜片、锌片插入橙子的深度改变;实验现象是当每个铜片、锌片插入橙子的深度增加时,发光二极管的亮度增加,说明水果电池的电压增大了,则可提出科学问题:水果电池的电压与金属片插入水果的深度是否有关。
解析 由题意可知,实验过程中,橙子、铜片、锌片的大小和形状保持不变,每个铜片、锌片插入橙子的深度改变;实验现象是当每个铜片、锌片插入橙子的深度增加时,发光二极管的亮度增加,说明水果电池的电压增大了,则可提出科学问题:水果电池的电压与金属片插入水果的深度是否有关。
解析
【分析】首先明确实验中的变量：小东在实验中，橙子、铜片和锌片的其他条件未改变，仅改变了铜片、锌片插入橙子的深度；观察到的现象是二极管亮度增强，说明水果电池的电压发生了变化。据此可确定探究的是金属片插入水果的深度对水果电池电压的影响，从而提炼出科学问题。
【解析】实验中，控制橙子、金属片的其他条件不变，只改变金属片插入橙子的深度，发现二极管亮度增强（说明水果电池电压增大），因此可提出科学问题：水果电池的电压与金属片插入水果的深度是否有关。
【答案】水果电池的电压与金属片插入水果的深度是否有关
【知识点】科学探究、电压、水果电池
【点评】本题为开放性科学探究问题，要求学生从实验的变量和现象中提炼探究问题，考查实验分析与问题提出能力，难度适中。
【难度系数】0.5
【解析】实验中，控制橙子、金属片的其他条件不变，只改变金属片插入橙子的深度，发现二极管亮度增强（说明水果电池电压增大），因此可提出科学问题：水果电池的电压与金属片插入水果的深度是否有关。
【答案】水果电池的电压与金属片插入水果的深度是否有关
【知识点】科学探究、电压、水果电池
【点评】本题为开放性科学探究问题，要求学生从实验的变量和现象中提炼探究问题，考查实验分析与问题提出能力，难度适中。
【难度系数】0.5
12. 核心素养 物理观念「2026广东佛山高明期中，★☆」如图所示，是汽车仪表盘上司机是否系安全带的指示灯。未系安全带时，指示灯发光，指示灯所在电路处于
通路
（选填“断路”“通路”或“短路”）状态，LED指示灯的制成材料是半导体
（选填“半导体”或“超导体”）；2025年诺贝尔物理学奖颁给约翰·克拉克、米歇尔·德沃雷特、约翰·马蒂尼斯，他们利用超导体构建了电路，发现电路中的宏观量子力学隧穿，超导体在临界温度时的电阻为零
。答案
12.答案 通路 半导体 零
解析 未系安全带时指示灯发光,说明有电流通过指示灯,电路处于通路状态。LED 指示灯是由半导体材料制成的。超导体在临界温度时的电阻为零,这是超导体的重要特性。
解析 未系安全带时指示灯发光,说明有电流通过指示灯,电路处于通路状态。LED 指示灯是由半导体材料制成的。超导体在临界温度时的电阻为零,这是超导体的重要特性。
解析
【分析】
要解决本题，需结合电学相关知识逐步分析：首先，指示灯发光说明有电流通过，据此判断电路状态；其次，LED指示灯的材料属于半导体材料；最后，超导体的核心特性是临界温度下电阻为零。
【解析】
1. 未系安全带时指示灯发光，表明有电流流过指示灯，因此指示灯所在电路处于通路状态；
2. LED（发光二极管）是由半导体材料制成的，这是半导体材料的典型应用；
3. 超导体的重要特性是在临界温度时，电阻变为零。
【答案】
通路；半导体；零
【知识点】
电路状态；半导体；超导体特性
【点评】
本题结合汽车仪表盘的安全带指示灯考查基础电学知识，将物理知识与生活实际结合，难度较低，属于基础题型。
【难度系数】
0.2
要解决本题，需结合电学相关知识逐步分析：首先，指示灯发光说明有电流通过，据此判断电路状态；其次，LED指示灯的材料属于半导体材料；最后，超导体的核心特性是临界温度下电阻为零。
【解析】
1. 未系安全带时指示灯发光，表明有电流流过指示灯，因此指示灯所在电路处于通路状态；
2. LED（发光二极管）是由半导体材料制成的，这是半导体材料的典型应用；
3. 超导体的重要特性是在临界温度时，电阻变为零。
【答案】
通路；半导体；零
【知识点】
电路状态；半导体；超导体特性
【点评】
本题结合汽车仪表盘的安全带指示灯考查基础电学知识，将物理知识与生活实际结合，难度较低，属于基础题型。
【难度系数】
0.2

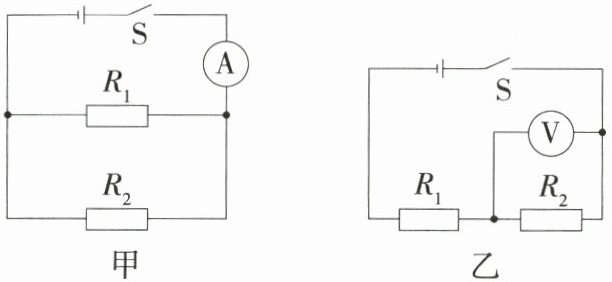

13.「2026河北石家庄期中，★☆」定值电阻$R_1$和$R_2$并联在如图甲所示电路中，电流表的示数为0.5 A，通过$R_1$的电流为0.3 A，则通过$R_2$的电流为
0.2
A；再将$R_1$和$R_2$串联在如图乙所示电路中，电源电压为5 V，电压表示数为3 V，则$R_1$两端的电压为2
V。答案
13.答案 0.2 2
解析 由电路图甲知,R₁、R₂ 并联,电流表测干路电流,通过 R₁ 的电流为 0.3 A,根据并联电路的电流特点知,通过R₂ 的电流为 I₂=I-I₁=0.5 A-0.3 A=0.2 A;由电路图乙知,R₁、R₂ 串联,电压表测 R₂ 两端的电压,根据串联电路的电压特点知,R₁ 两端的电压为 U₁=U-U₂=5 V-3 V=2 V。
解析 由电路图甲知,R₁、R₂ 并联,电流表测干路电流,通过 R₁ 的电流为 0.3 A,根据并联电路的电流特点知,通过R₂ 的电流为 I₂=I-I₁=0.5 A-0.3 A=0.2 A;由电路图乙知,R₁、R₂ 串联,电压表测 R₂ 两端的电压,根据串联电路的电压特点知,R₁ 两端的电压为 U₁=U-U₂=5 V-3 V=2 V。
解析
【分析】
首先判断甲图电路连接方式：R₁与R₂并联，电流表测量干路电流，根据并联电路“干路电流等于各支路电流之和”的规律，已知干路电流和R₁的电流，可计算R₂的电流；再判断乙图电路连接方式：R₁与R₂串联，电压表测量R₂两端的电压，根据串联电路“总电压等于各部分电路两端电压之和”的规律，已知电源电压和R₂的电压，可计算R₁两端的电压。
【解析】
1. 对于甲图（并联电路）：
已知干路电流I=0.5A，通过R₁的电流I₁=0.3A，根据并联电路电流规律I=I₁+I₂，可得通过R₂的电流：
I₂ = I - I₁ = 0.5A - 0.3A = 0.2A；
2. 对于乙图（串联电路）：
已知电源电压U=5V，R₂两端电压U₂=3V，根据串联电路电压规律U=U₁+U₂，可得R₁两端的电压：
U₁ = U - U₂ = 5V - 3V = 2V。
【答案】
0.2；2
【知识点】
并联电路电流规律、串联电路电压规律
【点评】
本题考查串并联电路电流、电压规律的基础应用，解题关键是先明确电路连接方式和电表测量对象，再运用对应规律计算，属于电学入门级基础题。
【难度系数】
0.7
首先判断甲图电路连接方式：R₁与R₂并联，电流表测量干路电流，根据并联电路“干路电流等于各支路电流之和”的规律，已知干路电流和R₁的电流，可计算R₂的电流；再判断乙图电路连接方式：R₁与R₂串联，电压表测量R₂两端的电压，根据串联电路“总电压等于各部分电路两端电压之和”的规律，已知电源电压和R₂的电压，可计算R₁两端的电压。
【解析】
1. 对于甲图（并联电路）：
已知干路电流I=0.5A，通过R₁的电流I₁=0.3A，根据并联电路电流规律I=I₁+I₂，可得通过R₂的电流：
I₂ = I - I₁ = 0.5A - 0.3A = 0.2A；
2. 对于乙图（串联电路）：
已知电源电压U=5V，R₂两端电压U₂=3V，根据串联电路电压规律U=U₁+U₂，可得R₁两端的电压：
U₁ = U - U₂ = 5V - 3V = 2V。
【答案】
0.2；2
【知识点】
并联电路电流规律、串联电路电压规律
【点评】
本题考查串并联电路电流、电压规律的基础应用，解题关键是先明确电路连接方式和电表测量对象，再运用对应规律计算，属于电学入门级基础题。
【难度系数】
0.7
14. 核心素养 科学思维「2026天津河北区期中，★★☆」如图
所示，电源电压为6 V，闭合开关后，电压表的示数如图
所示。则电源的
所示，电源电压为6 V，闭合开关后，电压表的示数如图所示。则电源的a
（选填“a”或“b”）端为正极，灯$\mathrm{L}_1$两端的电压为4
V。答案
14.答案 a 4
解析 由电压表的正负接线柱可知,电源的 a 端为正极,b端为负极;开关闭合后,两灯串联,电压表测 L₂ 两端的电压;电压表选用 0~3 V 的测量范围,示数为 2 V,即 L₂ 两端的电压为 U₂=2 V;由串联电路的电压特点知,L₁ 两端的电压为 U₁=U-U₂=6 V-2 V=4 V。
解析 由电压表的正负接线柱可知,电源的 a 端为正极,b端为负极;开关闭合后,两灯串联,电压表测 L₂ 两端的电压;电压表选用 0~3 V 的测量范围,示数为 2 V,即 L₂ 两端的电压为 U₂=2 V;由串联电路的电压特点知,L₁ 两端的电压为 U₁=U-U₂=6 V-2 V=4 V。
解析
【分析】
首先根据电压表的接线规则判断电源正负极：电流需从电压表正接线柱流入、负接线柱流出，由此确定电源正极；接着明确电路中两灯为串联，判断电压表测量的是哪盏灯两端的电压；再读取电压表示数，最后利用串联电路总电压等于各部分电压之和的规律，计算出灯$\mathrm{L}_1$两端的电压。
【解析】
1. 判断电源正负极：电压表使用时，电流从正接线柱流入、负接线柱流出，因此与电压表正接线柱相连的电源端为正极，即电源的$\mathrm{a}$端为正极，$\mathrm{b}$端为负极。
2. 确定电路与测量对象：闭合开关后，两灯串联，电压表并联在$\mathrm{L}_2$两端，测量$\mathrm{L}_2$的电压。
3. 读取电压表示数：电压表选用$0∼3\mathrm{V}$量程，分度值为$0.1\mathrm{V}$，示数为$2\mathrm{V}$，即$\mathrm{L}_2$两端电压$U_2=2\mathrm{V}$。
4. 计算$\mathrm{L}_1$两端电压：串联电路总电压等于各部分电压之和，电源电压$U=6\mathrm{V}$，因此$\mathrm{L}_1$两端电压$U_1=U-U_2=6\mathrm{V}-2\mathrm{V}=4\mathrm{V}$。
【答案】
a；4
【知识点】
电压表的使用；串联电路的电压规律
【点评】
本题结合电压表的使用规则和串联电路电压规律考查，属于中等难度基础题，解题关键是明确电压表的测量对象，再结合串联电压特点计算，重点考查学生对基础电学知识的掌握。
【难度系数】
0.6
首先根据电压表的接线规则判断电源正负极：电流需从电压表正接线柱流入、负接线柱流出，由此确定电源正极；接着明确电路中两灯为串联，判断电压表测量的是哪盏灯两端的电压；再读取电压表示数，最后利用串联电路总电压等于各部分电压之和的规律，计算出灯$\mathrm{L}_1$两端的电压。
【解析】
1. 判断电源正负极：电压表使用时，电流从正接线柱流入、负接线柱流出，因此与电压表正接线柱相连的电源端为正极，即电源的$\mathrm{a}$端为正极，$\mathrm{b}$端为负极。
2. 确定电路与测量对象：闭合开关后，两灯串联，电压表并联在$\mathrm{L}_2$两端，测量$\mathrm{L}_2$的电压。
3. 读取电压表示数：电压表选用$0∼3\mathrm{V}$量程，分度值为$0.1\mathrm{V}$，示数为$2\mathrm{V}$，即$\mathrm{L}_2$两端电压$U_2=2\mathrm{V}$。
4. 计算$\mathrm{L}_1$两端电压：串联电路总电压等于各部分电压之和，电源电压$U=6\mathrm{V}$，因此$\mathrm{L}_1$两端电压$U_1=U-U_2=6\mathrm{V}-2\mathrm{V}=4\mathrm{V}$。
【答案】
a；4
【知识点】
电压表的使用；串联电路的电压规律
【点评】
本题结合电压表的使用规则和串联电路电压规律考查，属于中等难度基础题，解题关键是明确电压表的测量对象，再结合串联电压特点计算，重点考查学生对基础电学知识的掌握。
【难度系数】
0.6
三、作图题(共2小题,每小题3分,计6分)

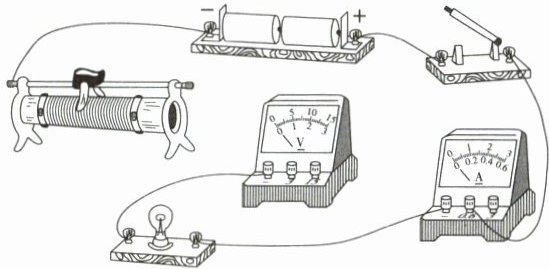

15.「2026河南洛阳老城期中，★☆」请按照要求把图中未连接完整的电路连接完整。(要求开关闭合后:①电压表测量小灯泡两端电压;②滑片向右端滑动时小灯泡变亮)
15.「2026河南洛阳老城期中，★☆」请按照要求把图中未连接完整的电路连接完整。(要求开关闭合后:①电压表测量小灯泡两端电压;②滑片向右端滑动时小灯泡变亮)
答案

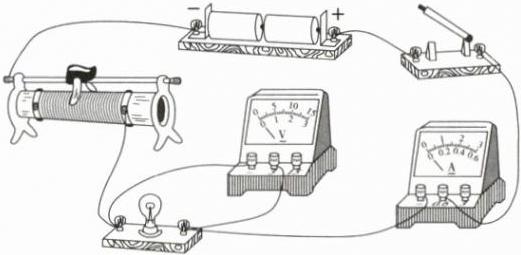

15.解析 电压表测小灯泡两端的电压,则电压表应与小灯泡并联;电源由两节干电池组成,电源电压为 3 V,所以电压表选用小的测量范围;滑片向右端滑动时小灯泡变亮,电路中的电阻变小,滑动变阻器接入电路的电阻变小,故滑动变阻器应接右下接线柱,如图所示。
解析
【分析】
要完成电路连接，需紧扣题目两个要求推导：①电压表测小灯泡两端电压，因此电压表应与小灯泡并联；电源为两节干电池，总电压3V，电压表需选0~3V量程。②滑片向右滑动时小灯泡变亮，说明电路电流变大，滑动变阻器接入电阻变小，根据滑动变阻器“一上一下”的接线原则，需接右下接线柱，此时滑片右移，接入电阻丝长度缩短，电阻减小，符合要求。
【解析】
1. 电压表连接：电压表测小灯泡电压，需与小灯泡并联；电源总电压为2×1.5V=3V，故电压表选用0~3V量程，将电压表并联在小灯泡两端（负接线柱接小灯泡一端，“3”接线柱接小灯泡另一端）。
2. 滑动变阻器连接：滑片右移灯泡变亮，说明滑动变阻器接入电阻减小，因此将滑动变阻器的右下接线柱接入电路，使滑片右移时接入电阻丝变短，电阻变小，电流增大，满足灯泡变亮的要求。
【答案】
连接后的电路如图所示（对应参考答案的正确连接图）
【知识点】
滑动变阻器的使用、电压表的使用、电路连接
【点评】
本题为电学基础实验题，考查电压表和滑动变阻器的正确连接规则，核心是掌握电表并联测电压、滑动变阻器变阻原理，属于巩固电学基本操作的典型题。
【难度系数】
0.6
要完成电路连接，需紧扣题目两个要求推导：①电压表测小灯泡两端电压，因此电压表应与小灯泡并联；电源为两节干电池，总电压3V，电压表需选0~3V量程。②滑片向右滑动时小灯泡变亮，说明电路电流变大，滑动变阻器接入电阻变小，根据滑动变阻器“一上一下”的接线原则，需接右下接线柱，此时滑片右移，接入电阻丝长度缩短，电阻减小，符合要求。
【解析】
1. 电压表连接：电压表测小灯泡电压，需与小灯泡并联；电源总电压为2×1.5V=3V，故电压表选用0~3V量程，将电压表并联在小灯泡两端（负接线柱接小灯泡一端，“3”接线柱接小灯泡另一端）。
2. 滑动变阻器连接：滑片右移灯泡变亮，说明滑动变阻器接入电阻减小，因此将滑动变阻器的右下接线柱接入电路，使滑片右移时接入电阻丝变短，电阻变小，电流增大，满足灯泡变亮的要求。
【答案】
连接后的电路如图所示（对应参考答案的正确连接图）
【知识点】
滑动变阻器的使用、电压表的使用、电路连接
【点评】
本题为电学基础实验题，考查电压表和滑动变阻器的正确连接规则，核心是掌握电表并联测电压、滑动变阻器变阻原理，属于巩固电学基本操作的典型题。
【难度系数】
