14.(2024·秦淮区二模)如图,一束光与平面镜成$50°$角射向镜面,作出反射光线并标出反射角.
答案
14.如答图所示
解析
【分析】
要解决这道光的反射作图题，需依据光的反射定律：反射角等于入射角，且反射光线、入射光线分居法线两侧。首先明确核心概念：入射角是入射光线与法线的夹角，而非入射光线与镜面的夹角。解题步骤为：①先确定法线（过入射点作垂直于平面镜的虚线）；②计算入射角：已知入射光线与镜面成50°，法线与镜面垂直（90°），因此入射角=90°-50°=40°；③根据反射定律，反射角等于入射角，故反射角为40°，在法线另一侧画出反射光线，使反射光线与法线夹角为40°，并标注反射角。
【解析】
1. 作法线：过入射点，作垂直于平面镜的虚线，即为法线；
2. 计算入射角：入射光线与平面镜的夹角为50°，因此入射角（入射光线与法线的夹角）=90°−50°=40°；
3. 确定反射角：根据光的反射定律，反射角等于入射角，所以反射角为40°；
4. 画反射光线：在法线的另一侧，画出反射光线，使反射光线与法线的夹角为40°，并在该夹角处标注“40°”（即反射角）。
【答案】
14.如答图所示
【知识点】
光的反射定律；入射角与反射角
【点评】
本题考查光的反射定律的应用，核心是正确区分入射角（入射光线与法线的夹角）和入射光线与镜面的夹角，作图时需规范使用虚线表示法线，准确标注反射角，属于光学基础作图题，难度适中。
【难度系数】
0.6
要解决这道光的反射作图题，需依据光的反射定律：反射角等于入射角，且反射光线、入射光线分居法线两侧。首先明确核心概念：入射角是入射光线与法线的夹角，而非入射光线与镜面的夹角。解题步骤为：①先确定法线（过入射点作垂直于平面镜的虚线）；②计算入射角：已知入射光线与镜面成50°，法线与镜面垂直（90°），因此入射角=90°-50°=40°；③根据反射定律，反射角等于入射角，故反射角为40°，在法线另一侧画出反射光线，使反射光线与法线夹角为40°，并标注反射角。
【解析】
1. 作法线：过入射点，作垂直于平面镜的虚线，即为法线；
2. 计算入射角：入射光线与平面镜的夹角为50°，因此入射角（入射光线与法线的夹角）=90°−50°=40°；
3. 确定反射角：根据光的反射定律，反射角等于入射角，所以反射角为40°；
4. 画反射光线：在法线的另一侧，画出反射光线，使反射光线与法线的夹角为40°，并在该夹角处标注“40°”（即反射角）。
【答案】
14.如答图所示
【知识点】
光的反射定律；入射角与反射角
【点评】
本题考查光的反射定律的应用，核心是正确区分入射角（入射光线与法线的夹角）和入射光线与镜面的夹角，作图时需规范使用虚线表示法线，准确标注反射角，属于光学基础作图题，难度适中。
【难度系数】
0.6
15.如图，小玲利用一块平面镜，将正午时分直射的太阳光引入一根水平管道内，请在图中画出平面镜的位置.
答案
15.如答图所示
解析
【分析】
要完成平面镜的绘制，需依据光的反射定律：反射光线、入射光线和法线在同一平面，反射光线与入射光线分居法线两侧，反射角等于入射角。首先确定入射光线（竖直向下的太阳光）和反射光线（水平向左进入管道的光线），再通过两条光线的夹角确定法线，最后根据平面镜与法线垂直的关系画出平面镜位置。
【解析】
步骤1：确定入射光线与反射光线：入射光线为竖直向下的太阳光，反射光线为水平向左的光线（进入水平管道），两者夹角为90°；
步骤2：作入射光线和反射光线夹角的角平分线，该线为法线；
步骤3：过入射点作垂直于法线的直线，即为平面镜的位置，平面镜反射面朝向入射光线与反射光线一侧。
【答案】
【知识点】
光的反射定律，平面镜应用
【点评】
本题考查光的反射定律的实际应用，需掌握法线、平面镜与反射光线、入射光线的位置关系，属于中等难度的光学作图题。
【难度系数】
0.5
要完成平面镜的绘制，需依据光的反射定律：反射光线、入射光线和法线在同一平面，反射光线与入射光线分居法线两侧，反射角等于入射角。首先确定入射光线（竖直向下的太阳光）和反射光线（水平向左进入管道的光线），再通过两条光线的夹角确定法线，最后根据平面镜与法线垂直的关系画出平面镜位置。
【解析】
步骤1：确定入射光线与反射光线：入射光线为竖直向下的太阳光，反射光线为水平向左的光线（进入水平管道），两者夹角为90°；
步骤2：作入射光线和反射光线夹角的角平分线，该线为法线；
步骤3：过入射点作垂直于法线的直线，即为平面镜的位置，平面镜反射面朝向入射光线与反射光线一侧。
【答案】
【知识点】
光的反射定律，平面镜应用
【点评】
本题考查光的反射定律的实际应用，需掌握法线、平面镜与反射光线、入射光线的位置关系，属于中等难度的光学作图题。
【难度系数】
0.5
16.(2023·淮安期末)在“探究光的反射规律”实验中,实验装置如图所示,把一个可绕ON翻折的白色硬纸板竖直放置在水平的平面镜上,使一束光紧贴硬纸板射向镜面的O点,在硬纸板上便可描出入射光线和反射光线.
(1)当光束
(2)为了探究反射角与入射角的大小关系,小明让光束EO与平面镜成$47°$角射向O点,测得反射光线OF与ON的夹角为$43°$,初步得出反射角
(3)实验中,使一束光紧贴着白色硬纸板A射向镜面的O点,以ON为轴线,将硬纸板B绕ON缓慢地向前或向后翻折,只有两硬纸板在同一平面内才能观察到反射光线,由此可知反射光线、入射光线和法线
(4)若将硬纸板(连同入射光线)向后倾斜,此时反射光线
A.仍在硬纸板上呈现
B.被硬纸板挡住
C.在硬纸板前方
(1)当光束
垂直
射向镜面时,反射光线与入射光线重合;当入射光线从与反射光线重合的位置逆时针偏转一定角度时,反射光线顺时针
(选填“不”“顺时针”或“逆时针”)偏转.(2)为了探究反射角与入射角的大小关系,小明让光束EO与平面镜成$47°$角射向O点,测得反射光线OF与ON的夹角为$43°$,初步得出反射角
等于
入射角.为了得到普遍规律,他下一步操作应是改变入射角的度数,再多做几次实验
.(3)实验中,使一束光紧贴着白色硬纸板A射向镜面的O点,以ON为轴线,将硬纸板B绕ON缓慢地向前或向后翻折,只有两硬纸板在同一平面内才能观察到反射光线,由此可知反射光线、入射光线和法线
在同一平面内
.(4)若将硬纸板(连同入射光线)向后倾斜,此时反射光线
C
(填选项字母).A.仍在硬纸板上呈现
B.被硬纸板挡住
C.在硬纸板前方
答案
16.(1)垂直 顺时针
(2)等于 改变入射角的度数,再多做几次实验
(3)在同一平面内
(4)C
(2)等于 改变入射角的度数,再多做几次实验
(3)在同一平面内
(4)C
解析
【分析】
本题是探究光的反射规律的实验题，需结合光的反射定律分析各问题：(1)根据光线垂直入射的特点及反射角与入射角的关系判断反射光线的偏转方向；(2)通过入射光线与平面镜的夹角计算入射角，结合反射角等于入射角得出结论，再依据实验普遍性要求确定操作；(3)根据硬纸板翻折后无法观察反射光线的现象，判断三线的位置关系；(4)结合法线始终垂直平面镜的特点，分析硬纸板倾斜时反射光线的位置。
【解析】
(1)当光束垂直射向镜面时，入射角为0°，反射角也为0°，反射光线与入射光线重合；根据光的反射定律，反射角等于入射角，入射光线逆时针偏转一定角度时，反射光线会顺时针偏转，保持反射角等于入射角。
(2)入射光线EO与平面镜成47°角，则入射角为90°−47°=43°，反射角等于入射角，因此反射角等于入射角；为得到普遍规律，需改变入射角的度数，多次重复实验。
(3)将硬纸板B绕ON翻折后，无法在硬纸板上观察到反射光线，说明反射光线、入射光线和法线在同一平面内。
(4)若将硬纸板向后倾斜，法线仍垂直于平面镜，入射光线在硬纸板A上，反射光线不在倾斜后的硬纸板平面，因此反射光线在硬纸板前方，选C。
【答案】
(1)垂直；顺时针 (2)等于；改变入射角的度数，再多做几次实验 (3)在同一平面内 (4)C
【知识点】
光的反射定律；入射角与反射角；探究光的反射规律实验
【点评】
本题为探究光的反射规律的基础实验题，紧扣光的反射定律核心，考查学生对实验现象的分析与规律应用，注重实验探究的严谨性，难度适中。
【难度系数】
0.7
本题是探究光的反射规律的实验题，需结合光的反射定律分析各问题：(1)根据光线垂直入射的特点及反射角与入射角的关系判断反射光线的偏转方向；(2)通过入射光线与平面镜的夹角计算入射角，结合反射角等于入射角得出结论，再依据实验普遍性要求确定操作；(3)根据硬纸板翻折后无法观察反射光线的现象，判断三线的位置关系；(4)结合法线始终垂直平面镜的特点，分析硬纸板倾斜时反射光线的位置。
【解析】
(1)当光束垂直射向镜面时，入射角为0°，反射角也为0°，反射光线与入射光线重合；根据光的反射定律，反射角等于入射角，入射光线逆时针偏转一定角度时，反射光线会顺时针偏转，保持反射角等于入射角。
(2)入射光线EO与平面镜成47°角，则入射角为90°−47°=43°，反射角等于入射角，因此反射角等于入射角；为得到普遍规律，需改变入射角的度数，多次重复实验。
(3)将硬纸板B绕ON翻折后，无法在硬纸板上观察到反射光线，说明反射光线、入射光线和法线在同一平面内。
(4)若将硬纸板向后倾斜，法线仍垂直于平面镜，入射光线在硬纸板A上，反射光线不在倾斜后的硬纸板平面，因此反射光线在硬纸板前方，选C。
【答案】
(1)垂直；顺时针 (2)等于；改变入射角的度数，再多做几次实验 (3)在同一平面内 (4)C
【知识点】
光的反射定律；入射角与反射角；探究光的反射规律实验
【点评】
本题为探究光的反射规律的基础实验题，紧扣光的反射定律核心，考查学生对实验现象的分析与规律应用，注重实验探究的严谨性，难度适中。
【难度系数】
0.7

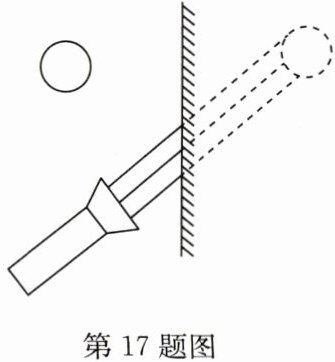

17.如图所示,用手电筒对着平面镜中的像照射时,观察到像比原来亮多了,其原因是 （
A.光射到像上,所以会变亮
B.光反射到物上,物变亮,所以像也变亮
C.镜子比原来亮,所以像也比原来亮
D.有光照射,更便于观察,所以觉得像比原来亮
B
）A.光射到像上,所以会变亮
B.光反射到物上,物变亮,所以像也变亮
C.镜子比原来亮,所以像也比原来亮
D.有光照射,更便于观察,所以觉得像比原来亮
答案
17.B
解析
【分析】
要解决这道题，需明确平面镜成像的原理是光的反射，平面镜成的是虚像，虚像并非实际物体，无法被光直接照射。解题思路是分析手电筒发出的光的传播路径：手电筒的光先照射到平面镜上，经平面镜反射后会到达原来的实物，使实物变亮；实物变亮后，反射的光更多，再经平面镜反射进入人眼，因此观察到的像会更亮，而非光直接照射到像上。
【解析】
平面镜成像是由于光的反射形成的虚像，虚像本身不是实际存在的物体，无法被光直接照射。当手电筒对着平面镜中的像照射时，手电筒发出的光首先入射到平面镜上，根据光的反射定律，反射光线会照射到原来的实物（图中的圆）上，使实物的亮度增加；实物变亮后，其反射的光线增多，这些光线经平面镜再次反射后进入人眼，因此人观察到的像会比原来更亮。
选项A错误，因为虚像不是实际物体，光无法直接照射到像上；选项C错误，镜子本身的亮度不会因照射像而改变；选项D错误，像变亮的原因是反射光线增多，而非便于观察。
【答案】
B
【知识点】
光的反射；平面镜成像
【点评】
本题考查平面镜成像的原理，需明确虚像的本质，理解光的反射路径是解题关键，容易误选“光直接照射像”的错误选项，需注意区分虚像与实物的差异。
【难度系数】
0.5
要解决这道题，需明确平面镜成像的原理是光的反射，平面镜成的是虚像，虚像并非实际物体，无法被光直接照射。解题思路是分析手电筒发出的光的传播路径：手电筒的光先照射到平面镜上，经平面镜反射后会到达原来的实物，使实物变亮；实物变亮后，反射的光更多，再经平面镜反射进入人眼，因此观察到的像会更亮，而非光直接照射到像上。
【解析】
平面镜成像是由于光的反射形成的虚像，虚像本身不是实际存在的物体，无法被光直接照射。当手电筒对着平面镜中的像照射时，手电筒发出的光首先入射到平面镜上，根据光的反射定律，反射光线会照射到原来的实物（图中的圆）上，使实物的亮度增加；实物变亮后，其反射的光线增多，这些光线经平面镜再次反射后进入人眼，因此人观察到的像会比原来更亮。
选项A错误，因为虚像不是实际物体，光无法直接照射到像上；选项C错误，镜子本身的亮度不会因照射像而改变；选项D错误，像变亮的原因是反射光线增多，而非便于观察。
【答案】
B
【知识点】
光的反射；平面镜成像
【点评】
本题考查平面镜成像的原理，需明确虚像的本质，理解光的反射路径是解题关键，容易误选“光直接照射像”的错误选项，需注意区分虚像与实物的差异。
【难度系数】
0.5
