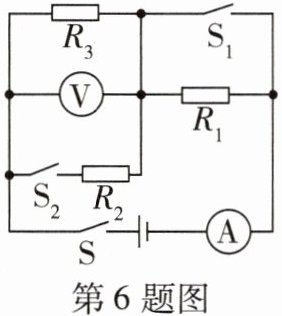

6 [2025 马鞍山一模]如图所示电路，电源电压不变，$R_1$、$R_2$、$R_3$为定值电阻，电压表和电流表均能正常工作。当开关断开或闭合时，下列有关说法中正确的是（
A.先闭合开关S、$S_1$，再闭合$S_2$时，电流表示数会变小
B.先闭合开关S、$S_1$，再闭合$S_2$时，电压表示数会变大
C.当开关S、$S_1$和$S_2$都闭合时，电压表与电流表示数之比等于$R_3$
D.当开关S、$S_1$闭合，$S_2$断开时，电压表与电流表示数之比等于$R_3$
第6题图 第7题图
D
）A.先闭合开关S、$S_1$，再闭合$S_2$时，电流表示数会变小
B.先闭合开关S、$S_1$，再闭合$S_2$时，电压表示数会变大
C.当开关S、$S_1$和$S_2$都闭合时，电压表与电流表示数之比等于$R_3$
D.当开关S、$S_1$闭合，$S_2$断开时，电压表与电流表示数之比等于$R_3$
第6题图 第7题图
答案
D
由题图知,先闭合开关S、$S_1$时,电路中只有电阻$R_3$工作,电流表测量电路中的电流,电压表测量电源电压;再闭合$S_2$时,$R_2$、$R_3$并联,电流表测量干路电流,电压表仍测量电源电压,由于并联时总电阻变小,则电流表示数会变大,由于电源电压不变,所以电压表的示数不变,AB错误。当开关S、$S_1$和$S_2$都闭合时,$R_2$、$R_3$并联,电流表测量干路电流,电压表测量电源电压,电压表与电流表示数之比等于$R_2$、$R_3$并联的总电阻,C错误;当开关S、$S_1$闭合,$S_2$断开时,电路中只有电阻$R_3$工作,电流表测量电路中的电流,电压测量电源电压,所以电压表与电流表示数之比等于$R_3$,D正确。故选D。
由题图知,先闭合开关S、$S_1$时,电路中只有电阻$R_3$工作,电流表测量电路中的电流,电压表测量电源电压;再闭合$S_2$时,$R_2$、$R_3$并联,电流表测量干路电流,电压表仍测量电源电压,由于并联时总电阻变小,则电流表示数会变大,由于电源电压不变,所以电压表的示数不变,AB错误。当开关S、$S_1$和$S_2$都闭合时,$R_2$、$R_3$并联,电流表测量干路电流,电压表测量电源电压,电压表与电流表示数之比等于$R_2$、$R_3$并联的总电阻,C错误;当开关S、$S_1$闭合,$S_2$断开时,电路中只有电阻$R_3$工作,电流表测量电路中的电流,电压测量电源电压,所以电压表与电流表示数之比等于$R_3$,D正确。故选D。
解析
【分析】
要判断各选项的正误，需先明确不同开关组合下的电路结构：
1. 当闭合开关S、$S_1$，断开$S_2$时，电路为$R_3$的简单电路，电流表测通过$R_3$的电流，电压表测$R_3$两端电压（等于电源电压）；
2. 当闭合开关S、$S_1$和$S_2$时，$R_2$与$R_3$并联，电流表测干路电流，电压表仍测电源电压；
3. 当闭合S、$S_1$，断开$S_2$，再闭合$S_2$时，$R_2$接入电路与$R_3$并联，总电阻变小，干路电流变大。
逐一分析选项：
A选项：先闭合S、$S_1$，再闭合$S_2$，总电阻变小，电源电压不变，由$I=\frac{U}{R}$可知，干路电流变大，电流表示数变大，A错误；
B选项：电压表始终测电源电压，示数不变，B错误；
C选项：三个开关都闭合时，$R_2$、$R_3$并联，电压表测电源电压，电流表测干路电流，电压表与电流表示数之比为$R_2$、$R_3$的并联总电阻，不是$R_3$，C错误；
D选项：S、$S_1$闭合，$S_2$断开时，电路只有$R_3$工作，电压表测$R_3$电压，电流表测$R_3$电流，由$R=\frac{U}{I}$可知，两者比值等于$R_3$，D正确。
【解析】
根据电路结构分析：
闭合S、$S_1$，断开$S_2$：电路为$R_3$的简单电路，电流表测$R_3$的电流$I_3$，电压表测$R_3$两端电压$U$（电源电压），此时$\frac{U}{I_3}=R_3$；
闭合S、$S_1$，再闭合$S_2$：$R_2$与$R_3$并联，总电阻$R_{并}＜R_3$，干路电流$I=I_2+I_3＞I_3$，电流表示数变大，电压表仍测电源电压，示数不变，故A、B错误；
三个开关都闭合时，$R_2$、$R_3$并联，电流表测干路电流$I$，电压表测电源电压$U$，则$\frac{U}{I}=R_{并}$（$R_2$、$R_3$的并联总电阻），不是$R_3$，故C错误；
当S、$S_1$闭合，$S_2$断开时，电路仅$R_3$工作，电压表测$R_3$电压，电流表测$R_3$电流，因此$\frac{U}{I}=R_3$，D正确。
【答案】
D
【知识点】
欧姆定律、并联电路特点、电路分析
【点评】
本题考查电路分析与欧姆定律的综合应用，核心是明确不同开关状态下的电路连接方式及电表测量对象，结合欧姆定律分析物理量关系，需准确判断电路结构，难度适中。
【难度系数】
0.5
要判断各选项的正误，需先明确不同开关组合下的电路结构：
1. 当闭合开关S、$S_1$，断开$S_2$时，电路为$R_3$的简单电路，电流表测通过$R_3$的电流，电压表测$R_3$两端电压（等于电源电压）；
2. 当闭合开关S、$S_1$和$S_2$时，$R_2$与$R_3$并联，电流表测干路电流，电压表仍测电源电压；
3. 当闭合S、$S_1$，断开$S_2$，再闭合$S_2$时，$R_2$接入电路与$R_3$并联，总电阻变小，干路电流变大。
逐一分析选项：
A选项：先闭合S、$S_1$，再闭合$S_2$，总电阻变小，电源电压不变，由$I=\frac{U}{R}$可知，干路电流变大，电流表示数变大，A错误；
B选项：电压表始终测电源电压，示数不变，B错误；
C选项：三个开关都闭合时，$R_2$、$R_3$并联，电压表测电源电压，电流表测干路电流，电压表与电流表示数之比为$R_2$、$R_3$的并联总电阻，不是$R_3$，C错误；
D选项：S、$S_1$闭合，$S_2$断开时，电路只有$R_3$工作，电压表测$R_3$电压，电流表测$R_3$电流，由$R=\frac{U}{I}$可知，两者比值等于$R_3$，D正确。
【解析】
根据电路结构分析：
闭合S、$S_1$，断开$S_2$：电路为$R_3$的简单电路，电流表测$R_3$的电流$I_3$，电压表测$R_3$两端电压$U$（电源电压），此时$\frac{U}{I_3}=R_3$；
闭合S、$S_1$，再闭合$S_2$：$R_2$与$R_3$并联，总电阻$R_{并}＜R_3$，干路电流$I=I_2+I_3＞I_3$，电流表示数变大，电压表仍测电源电压，示数不变，故A、B错误；
三个开关都闭合时，$R_2$、$R_3$并联，电流表测干路电流$I$，电压表测电源电压$U$，则$\frac{U}{I}=R_{并}$（$R_2$、$R_3$的并联总电阻），不是$R_3$，故C错误；
当S、$S_1$闭合，$S_2$断开时，电路仅$R_3$工作，电压表测$R_3$电压，电流表测$R_3$电流，因此$\frac{U}{I}=R_3$，D正确。
【答案】
D
【知识点】
欧姆定律、并联电路特点、电路分析
【点评】
本题考查电路分析与欧姆定律的综合应用，核心是明确不同开关状态下的电路连接方式及电表测量对象，结合欧姆定律分析物理量关系，需准确判断电路结构，难度适中。
【难度系数】
0.5

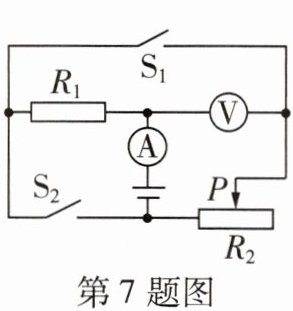

7 [2025江西中考，多选]在如图所示的电路中，下列说法正确的是（
A.仅闭合$S_1$，将滑片$P$向右移动，$A$的示数变小，$V$的示数变大
B.仅闭合$S_1$，将滑片$P$向左移动，$A$的示数变大，$V$的示数变大
C.先闭合$S_1$，保持滑片$P$位置不动，再闭合$S_2$时，$A$的示数变大
D.闭合$S_1$和$S_2$，将滑片$P$向右适当移动的过程中，$V$的示数不变
BCD
）A.仅闭合$S_1$，将滑片$P$向右移动，$A$的示数变小，$V$的示数变大
B.仅闭合$S_1$，将滑片$P$向左移动，$A$的示数变大，$V$的示数变大
C.先闭合$S_1$，保持滑片$P$位置不动，再闭合$S_2$时，$A$的示数变大
D.闭合$S_1$和$S_2$，将滑片$P$向右适当移动的过程中，$V$的示数不变
答案
BCD
解析
【分析】
要解答本题，需先明确不同开关状态下的电路结构：仅闭合$S_1$时，$R_1$与$R_2$串联，电流表测串联电路电流，电压表测$R_1$两端电压；$S_1$、$S_2$都闭合时，$R_1$被$S_2$短路，电路为$R_2$的简单电路，电压表测电源电压，电流表测电路电流。再结合欧姆定律分析各选项：
选项A：仅闭合$S_1$，滑片右移→$R_2$电阻变大→总电阻变大→电流变小（A示数变小）；$R_1$电压$U_1=IR_1$，I变小→$U_1$变小（V示数变小），故A错误。
选项B：仅闭合$S_1$，滑片左移→$R_2$电阻变小→总电阻变小→电流变大（A示数变大）；$U_1=IR_1$，I变大→$U_1$变大（V示数变大），故B正确。
选项C：先闭合$S_1$，电流$I_1=\frac{U}{R_1+R_2}$；再闭合$S_2$，$R_1$短路，电流$I_2=\frac{U}{R_2}$，因$R_2＜R_1+R_2$→$I_2＞I_1$，A示数变大，故C正确。
选项D：$S_1$、$S_2$都闭合时，电压表测电源电压，电源电压不变→V示数不变，故D正确。
【解析】
逐一分析各选项：
1. 选项A：仅闭合$S_1$，$R_1$与$R_2$串联。滑片$P$向右移动时，滑动变阻器$R_2$接入电阻变大，电路总电阻$R_{总}=R_1+R_2$变大，电源电压$U$不变，根据欧姆定律$I=\frac{U}{R_{总}}$，电路电流变小，即电流表$A$的示数变小；电压表测$R_1$两端电压，$U_1=IR_1$，$I$变小、$R_1$不变，故$U_1$变小，电压表$V$的示数变小。因此A错误。
2. 选项B：仅闭合$S_1$，滑片$P$向左移动时，$R_2$接入电阻变小，总电阻变小，电流$I=\frac{U}{R_{总}}$变大，电流表$A$的示数变大；$R_1$两端电压$U_1=IR_1$，$I$变大，故$U_1$变大，电压表$V$的示数变大。因此B正确。
3. 选项C：先闭合$S_1$，电路为$R_1$与$R_2$串联，电流$I_1=\frac{U}{R_1+R_2}$；保持滑片不动，再闭合$S_2$，$R_1$被短路，电路为$R_2$的简单电路，电流$I_2=\frac{U}{R_2}$。因$R_2 ＜ R_1+R_2$，故$I_2 ＞ I_1$，电流表$A$的示数变大。因此C正确。
4. 选项D：闭合$S_1$和$S_2$时，$R_1$被$S_2$短路，电压表并联在电源两端，测电源电压，电源电压不变，所以滑片移动时，电压表$V$的示数不变。因此D正确。
【答案】
BCD
【知识点】
欧姆定律、电路动态分析
【点评】
本题考查电路动态分析，核心是明确不同开关状态下的电路连接方式，结合欧姆定律判断电流、电压变化，需注意短路对电路的影响，属于中等难度的电路题。
【难度系数】
0.5
要解答本题，需先明确不同开关状态下的电路结构：仅闭合$S_1$时，$R_1$与$R_2$串联，电流表测串联电路电流，电压表测$R_1$两端电压；$S_1$、$S_2$都闭合时，$R_1$被$S_2$短路，电路为$R_2$的简单电路，电压表测电源电压，电流表测电路电流。再结合欧姆定律分析各选项：
选项A：仅闭合$S_1$，滑片右移→$R_2$电阻变大→总电阻变大→电流变小（A示数变小）；$R_1$电压$U_1=IR_1$，I变小→$U_1$变小（V示数变小），故A错误。
选项B：仅闭合$S_1$，滑片左移→$R_2$电阻变小→总电阻变小→电流变大（A示数变大）；$U_1=IR_1$，I变大→$U_1$变大（V示数变大），故B正确。
选项C：先闭合$S_1$，电流$I_1=\frac{U}{R_1+R_2}$；再闭合$S_2$，$R_1$短路，电流$I_2=\frac{U}{R_2}$，因$R_2＜R_1+R_2$→$I_2＞I_1$，A示数变大，故C正确。
选项D：$S_1$、$S_2$都闭合时，电压表测电源电压，电源电压不变→V示数不变，故D正确。
【解析】
逐一分析各选项：
1. 选项A：仅闭合$S_1$，$R_1$与$R_2$串联。滑片$P$向右移动时，滑动变阻器$R_2$接入电阻变大，电路总电阻$R_{总}=R_1+R_2$变大，电源电压$U$不变，根据欧姆定律$I=\frac{U}{R_{总}}$，电路电流变小，即电流表$A$的示数变小；电压表测$R_1$两端电压，$U_1=IR_1$，$I$变小、$R_1$不变，故$U_1$变小，电压表$V$的示数变小。因此A错误。
2. 选项B：仅闭合$S_1$，滑片$P$向左移动时，$R_2$接入电阻变小，总电阻变小，电流$I=\frac{U}{R_{总}}$变大，电流表$A$的示数变大；$R_1$两端电压$U_1=IR_1$，$I$变大，故$U_1$变大，电压表$V$的示数变大。因此B正确。
3. 选项C：先闭合$S_1$，电路为$R_1$与$R_2$串联，电流$I_1=\frac{U}{R_1+R_2}$；保持滑片不动，再闭合$S_2$，$R_1$被短路，电路为$R_2$的简单电路，电流$I_2=\frac{U}{R_2}$。因$R_2 ＜ R_1+R_2$，故$I_2 ＞ I_1$，电流表$A$的示数变大。因此C正确。
4. 选项D：闭合$S_1$和$S_2$时，$R_1$被$S_2$短路，电压表并联在电源两端，测电源电压，电源电压不变，所以滑片移动时，电压表$V$的示数不变。因此D正确。
【答案】
BCD
【知识点】
欧姆定律、电路动态分析
【点评】
本题考查电路动态分析，核心是明确不同开关状态下的电路连接方式，结合欧姆定律判断电流、电压变化，需注意短路对电路的影响，属于中等难度的电路题。
【难度系数】
0.5

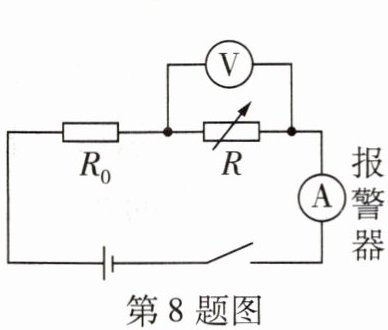

8 电梯超载容易引发安全隐患，其超载报警电路简图如图所示。电源电压恒定不变，$R_0$为保护电阻，$R$为压敏电阻，阻值大小随电梯所受压力的增大而减小，电流表的示数超过临界值就会自动报警。电梯正常工作，当有人进入电梯后，则 (
A.电路中的总电阻变大
B.电流表示数减小
C.电压表示数增大
D.电压表与电流表示数之比变小
D
)A.电路中的总电阻变大
B.电流表示数减小
C.电压表示数增大
D.电压表与电流表示数之比变小
答案
D
由题图可知,$R$和$R_0$串联,电流表测电路中的电流,电压表测量压敏电阻两端的电压;开关闭合,有人进入电梯后,压敏电阻$R$受到的压力变大,由题意可知压敏电阻的阻值减小,则串联电路的总电阻减小,根据欧姆定律可知电路中的电流增大,即电流表示数增大,根据$U=IR$可知,$R_0$两端电压增大;根据串联电路的分压原理可知,压敏电阻两端的电压减小,即电压表示数减小,所以电压表与电流表示数之比减小,故D符合题意,ABC不符合题意。故选D。
由题图可知,$R$和$R_0$串联,电流表测电路中的电流,电压表测量压敏电阻两端的电压;开关闭合,有人进入电梯后,压敏电阻$R$受到的压力变大,由题意可知压敏电阻的阻值减小,则串联电路的总电阻减小,根据欧姆定律可知电路中的电流增大,即电流表示数增大,根据$U=IR$可知,$R_0$两端电压增大;根据串联电路的分压原理可知,压敏电阻两端的电压减小,即电压表示数减小,所以电压表与电流表示数之比减小,故D符合题意,ABC不符合题意。故选D。
解析
【分析】
首先明确电路连接：定值电阻$R_0$与压敏电阻$R$串联，电流表测电路总电流，电压表测压敏电阻$R$两端电压。当有人进入电梯后，电梯对压敏电阻的压力增大，根据题意可知压敏电阻$R$的阻值随压力增大而减小，接下来结合串联电路规律和欧姆定律分析各物理量变化即可。
【解析】
由题图可知，$R_0$与$R$串联，电流表测电路电流，电压表测$R$两端电压。有人进入电梯后，压力增大，$R$阻值减小：
1. 总电阻：串联总电阻$R_{总}=R_0+R$，$R$减小则总电阻变小，故A错误；
2. 电流：电源电压$U$恒定，根据欧姆定律$I=\frac{U}{R_{总}}$，$R_{总}$变小，电路电流$I$变大，电流表示数增大，故B错误；
3. 电压：定值电阻$R_0$两端电压$U_0=IR_0$，$I$变大、$R_0$不变，故$U_0$变大；串联电路总电压等于各部分电压之和，因此$R$两端电压$U_R=U-U_0$，$U$不变、$U_0$变大，故$U_R$变小，电压表示数减小，C错误；
4. 电压表与电流表示数之比：该比值为$\frac{U_R}{I}$，根据欧姆定律$\frac{U_R}{I}=R$，因$R$减小，故该比值变小，D正确。
【答案】
D
【知识点】
串联电路特点、欧姆定律、动态电路分析
【点评】
本题结合压敏电阻特性考查动态电路分析，需先明确电路结构，再根据压敏电阻阻值变化，利用串联电路规律和欧姆定律逐步推导各电表示数的变化，是常见的电路动态分析题型，需掌握基础电路规律。
【难度系数】
0.5
首先明确电路连接：定值电阻$R_0$与压敏电阻$R$串联，电流表测电路总电流，电压表测压敏电阻$R$两端电压。当有人进入电梯后，电梯对压敏电阻的压力增大，根据题意可知压敏电阻$R$的阻值随压力增大而减小，接下来结合串联电路规律和欧姆定律分析各物理量变化即可。
【解析】
由题图可知，$R_0$与$R$串联，电流表测电路电流，电压表测$R$两端电压。有人进入电梯后，压力增大，$R$阻值减小：
1. 总电阻：串联总电阻$R_{总}=R_0+R$，$R$减小则总电阻变小，故A错误；
2. 电流：电源电压$U$恒定，根据欧姆定律$I=\frac{U}{R_{总}}$，$R_{总}$变小，电路电流$I$变大，电流表示数增大，故B错误；
3. 电压：定值电阻$R_0$两端电压$U_0=IR_0$，$I$变大、$R_0$不变，故$U_0$变大；串联电路总电压等于各部分电压之和，因此$R$两端电压$U_R=U-U_0$，$U$不变、$U_0$变大，故$U_R$变小，电压表示数减小，C错误；
4. 电压表与电流表示数之比：该比值为$\frac{U_R}{I}$，根据欧姆定律$\frac{U_R}{I}=R$，因$R$减小，故该比值变小，D正确。
【答案】
D
【知识点】
串联电路特点、欧姆定律、动态电路分析
【点评】
本题结合压敏电阻特性考查动态电路分析，需先明确电路结构，再根据压敏电阻阻值变化，利用串联电路规律和欧姆定律逐步推导各电表示数的变化，是常见的电路动态分析题型，需掌握基础电路规律。
【难度系数】
0.5

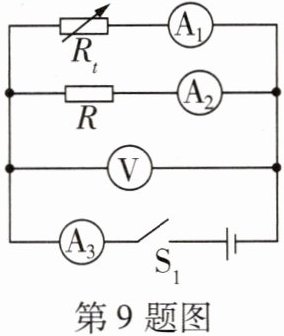

9 [2025日照中考]某同学利用如图所示的电路探究热敏电阻的特性。电源电压恒定，$R_t$为某种热敏电阻，$R$为定值电阻。闭合开关$S_1$加热热敏电阻$R_t$，该同学发现电流表$A_1$的示数变大，在这个过程中，下列说法正确的是（
A.热敏电阻$R_t$的阻值变大
B.电流表$A_2$的示数变大
C.电压表V的示数与电流表$A_2$的示数的比值变大
D.电压表V的示数与电流表$A_3$的示数的比值变小
D
）A.热敏电阻$R_t$的阻值变大
B.电流表$A_2$的示数变大
C.电压表V的示数与电流表$A_2$的示数的比值变大
D.电压表V的示数与电流表$A_3$的示数的比值变小
答案
D
由题图可知,闭合开关$S_1$后,定值电阻$R$与热敏电阻$R_t$并联,电流表$\mathrm{A}_1$测通过$R_t$的电流,电流表$\mathrm{A}_2$测通过$R$的电流,电流表$\mathrm{A}_3$测干路电流,电压表测电源电压。根据并联电路的电压规律可知两电阻两端的电压均等于电源电压,保持不变,已知电流表$\mathrm{A}_1$的示数变大,即通过热敏电阻的电流变大,根据$R=\frac{U}{I}$可知,热敏电阻$R_t$的阻值变小,A错误;并联电路各支路互不影响,所以通过$R$的电流不变,即电流表$\mathrm{A}_2$的示数不变,B错误;电源电压恒定,即电压表的示数不变,则电压表V的示数与电流表$\mathrm{A}_2$的示数的比值不变,C错误;并联电路干路中的电流等于各支路中的电流之和,所以干路中的电流,即电流表$\mathrm{A}_3$的示数变大,则电压表V的示数与电流表$\mathrm{A}_3$的示数的比值变小,D正确。故选D。
由题图可知,闭合开关$S_1$后,定值电阻$R$与热敏电阻$R_t$并联,电流表$\mathrm{A}_1$测通过$R_t$的电流,电流表$\mathrm{A}_2$测通过$R$的电流,电流表$\mathrm{A}_3$测干路电流,电压表测电源电压。根据并联电路的电压规律可知两电阻两端的电压均等于电源电压,保持不变,已知电流表$\mathrm{A}_1$的示数变大,即通过热敏电阻的电流变大,根据$R=\frac{U}{I}$可知,热敏电阻$R_t$的阻值变小,A错误;并联电路各支路互不影响,所以通过$R$的电流不变,即电流表$\mathrm{A}_2$的示数不变,B错误;电源电压恒定,即电压表的示数不变,则电压表V的示数与电流表$\mathrm{A}_2$的示数的比值不变,C错误;并联电路干路中的电流等于各支路中的电流之和,所以干路中的电流,即电流表$\mathrm{A}_3$的示数变大,则电压表V的示数与电流表$\mathrm{A}_3$的示数的比值变小,D正确。故选D。
解析
【分析】首先明确电路中元件的连接方式为并联，确定各电表的测量对象：电流表$\mathrm{A}_1$测热敏电阻$R_t$的电流，$\mathrm{A}_2$测定值电阻$R$的电流，$\mathrm{A}_3$测干路电流，电压表$\mathrm{V}$测电源电压。由于电源电压恒定，电压表$\mathrm{V}$的示数不变。结合并联电路的特点（各支路电压相等、互不影响，干路电流等于各支路电流之和），利用欧姆定律逐一分析选项。
【解析】由电路图可知，闭合开关$\mathrm{S}_1$后，定值电阻$R$与热敏电阻$R_t$并联：
1. 电压表$\mathrm{V}$测电源电压，电源电压恒定，故$\mathrm{V}$的示数不变；
2. 电流表$\mathrm{A}_1$测$R_t$支路的电流，已知$\mathrm{A}_1$示数变大，根据并联电路电压规律，$R_t$两端电压等于电源电压$U$不变，由欧姆定律$I=\frac{U}{R}$得$R_t=\frac{U}{I_1}$，$I_1$变大则$R_t$变小，故A错误；
3. 电流表$\mathrm{A}_2$测$R$支路的电流，$R$为定值电阻，其两端电压等于电源电压$U$不变，由$I=\frac{U}{R}$可知，通过$R$的电流不变，即$\mathrm{A}_2$示数不变，故B错误；
4. 电压表$\mathrm{V}$的示数与$\mathrm{A}_2$示数的比值为定值电阻$R$的阻值，$R$是定值，因此该比值不变，故C错误；
5. 电流表$\mathrm{A}_3$测干路电流，根据并联电路电流规律，干路电流$I_3=I_1+I_2$，$I_1$变大、$I_2$不变，故$I_3$变大；电压表$\mathrm{V}$的示数与$\mathrm{A}_3$示数的比值为电路总电阻，总电压$U$不变，总电流$I_3$变大，由$R_{\mathrm{总}}=\frac{U}{I_3}$可知，总电阻变小，即该比值变小，故D正确。
【答案】D
【知识点】并联电路特点、欧姆定律、电流表电压表的使用
【点评】本题考查并联电路规律与欧姆定律的综合应用，解题关键是明确各电表的测量对象，熟练运用并联电路的基本特点，结合欧姆定律分析各物理量的变化关系，属于中考基础题型。
【难度系数】0.6
【解析】由电路图可知，闭合开关$\mathrm{S}_1$后，定值电阻$R$与热敏电阻$R_t$并联：
1. 电压表$\mathrm{V}$测电源电压，电源电压恒定，故$\mathrm{V}$的示数不变；
2. 电流表$\mathrm{A}_1$测$R_t$支路的电流，已知$\mathrm{A}_1$示数变大，根据并联电路电压规律，$R_t$两端电压等于电源电压$U$不变，由欧姆定律$I=\frac{U}{R}$得$R_t=\frac{U}{I_1}$，$I_1$变大则$R_t$变小，故A错误；
3. 电流表$\mathrm{A}_2$测$R$支路的电流，$R$为定值电阻，其两端电压等于电源电压$U$不变，由$I=\frac{U}{R}$可知，通过$R$的电流不变，即$\mathrm{A}_2$示数不变，故B错误；
4. 电压表$\mathrm{V}$的示数与$\mathrm{A}_2$示数的比值为定值电阻$R$的阻值，$R$是定值，因此该比值不变，故C错误；
5. 电流表$\mathrm{A}_3$测干路电流，根据并联电路电流规律，干路电流$I_3=I_1+I_2$，$I_1$变大、$I_2$不变，故$I_3$变大；电压表$\mathrm{V}$的示数与$\mathrm{A}_3$示数的比值为电路总电阻，总电压$U$不变，总电流$I_3$变大，由$R_{\mathrm{总}}=\frac{U}{I_3}$可知，总电阻变小，即该比值变小，故D正确。
【答案】D
【知识点】并联电路特点、欧姆定律、电流表电压表的使用
【点评】本题考查并联电路规律与欧姆定律的综合应用，解题关键是明确各电表的测量对象，熟练运用并联电路的基本特点，结合欧姆定律分析各物理量的变化关系，属于中考基础题型。
【难度系数】0.6

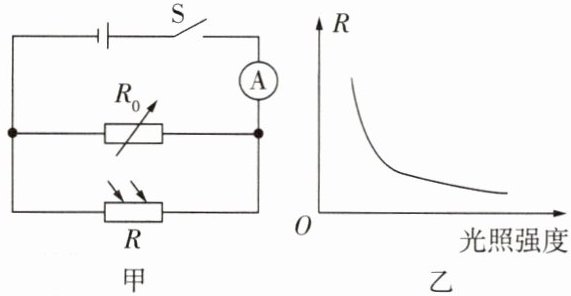

10 [2025福建中考]光照强度会影响花卉生长。图甲为光照强度过大时触发报警的电路，电源电压不变，$ R_0 $为阻值可调的电阻箱，$ R $为光敏电阻，其阻值随光照强度变化关系如图乙。当电流表示数大于某一值$ I_0 $时触发报警，$ I_0 $时的光照强度为警戒光照强度。闭合开关S，下列说法正确的是 (
A.$ R $的阻值随光照强度增大而增大
B.增大$ R_0 $的阻值可增大警戒光照强度
C.$ R_0 $一定时，光照强度越大，通过$ R_0 $的电流越大
D.$ R_0 $一定时，光照强度越大，电流表示数越小
B
)A.$ R $的阻值随光照强度增大而增大
B.增大$ R_0 $的阻值可增大警戒光照强度
C.$ R_0 $一定时，光照强度越大，通过$ R_0 $的电流越大
D.$ R_0 $一定时，光照强度越大，电流表示数越小
答案
B
第一步:分析电路连接、电表测量对象和可变电阻如何变化。
闭合开关S,电阻箱$R_0$和光敏电阻$R$并联,电流表A测量干路中的电流。电阻箱$R_0$的阻值可调;由题图乙知,光照强度增强时,光敏电阻$R$的阻值减小(A错误)。
第二步:$R_0$一定、光照强度增强时,按照并联电路的解题要点分析$U$、$I$、$R$。
$R$减小+$U$不变$⇒ I_R$增大,$R_0$不变+$U$不变$⇒ I_{R_0}$不变(C错误),$I_R$增大+$I_{R_0}$不变$⇒ I_总$增大[电流表A示数增大(D错误)],$I_总$增大+$U$不变$⇒ R_总$减小。
第三步:增大$R_0$的阻值,分析触发报警时光敏电阻$R$阻值的变化。
$R_0$增大+$U$不变$⇒ I_{R_0}$减小,$I_0$不变+$I_{R_0}$减小$⇒ I_R$增大,$I_R$增大+$U$不变$⇒ R$减小,这说明警戒光照强度增大(B正确)。
第一步:分析电路连接、电表测量对象和可变电阻如何变化。
闭合开关S,电阻箱$R_0$和光敏电阻$R$并联,电流表A测量干路中的电流。电阻箱$R_0$的阻值可调;由题图乙知,光照强度增强时,光敏电阻$R$的阻值减小(A错误)。
第二步:$R_0$一定、光照强度增强时,按照并联电路的解题要点分析$U$、$I$、$R$。
$R$减小+$U$不变$⇒ I_R$增大,$R_0$不变+$U$不变$⇒ I_{R_0}$不变(C错误),$I_R$增大+$I_{R_0}$不变$⇒ I_总$增大[电流表A示数增大(D错误)],$I_总$增大+$U$不变$⇒ R_总$减小。
第三步:增大$R_0$的阻值,分析触发报警时光敏电阻$R$阻值的变化。
$R_0$增大+$U$不变$⇒ I_{R_0}$减小,$I_0$不变+$I_{R_0}$减小$⇒ I_R$增大,$I_R$增大+$U$不变$⇒ R$减小,这说明警戒光照强度增大(B正确)。
解析
【分析】
首先明确电路结构：闭合开关S后，电阻箱$R_0$与光敏电阻$R$并联，电流表测量干路总电流；再结合图乙可知，光敏电阻$R$的阻值随光照强度增大而减小。接下来逐个分析选项：先判断$R$与光照强度的关系，再根据并联电路的电流、电压特点和欧姆定律，分析各选项中电流、电阻、光照强度的变化规律。
【解析】
1. 电路分析：闭合开关S，$R_0$与$R$并联，电流表测干路电流，电源电压$U$不变。
2. 选项A：由图乙可知，光照强度增大时，$R$的阻值减小，故A错误。
3. 选项B：若增大$R_0$的阻值，根据$I=\frac{U}{R}$，通过$R_0$的电流$I_{R0}=\frac{U}{R_0}$会减小；触发报警时干路电流$I_0$不变，因此通过$R$的电流$I_R=I_0 - I_{R0}$会增大；再由$I=\frac{U}{R}$得$R=\frac{U}{I_R}$，$I_R$增大则$R$减小，而$R$越小对应光照强度越大，即警戒光照强度增大，故B正确。
4. 选项C：$R_0$一定时，$R_0$两端电压等于电源电压$U$不变，根据$I=\frac{U}{R}$，通过$R_0$的电流$I_{R0}=\frac{U}{R_0}$不变，与光照强度无关，故C错误。
5. 选项D：$R_0$一定时，光照强度越大，$R$越小，通过$R$的电流$I_R=\frac{U}{R}$越大；干路电流$I_总=I_R + I_{R0}$，$I_{R0}$不变，因此$I_总$增大，电流表示数变大，故D错误。
【答案】
B
【知识点】
并联电路电流规律、欧姆定律、光敏电阻特性
【点评】
本题结合光敏电阻的特性，考查并联电路的规律和欧姆定律的应用，需明确各电阻的连接方式、电表测量对象，再逐步分析电流、电阻与光照强度的变化关系，逻辑清晰即可正确解答。
【难度系数】
0.5
首先明确电路结构：闭合开关S后，电阻箱$R_0$与光敏电阻$R$并联，电流表测量干路总电流；再结合图乙可知，光敏电阻$R$的阻值随光照强度增大而减小。接下来逐个分析选项：先判断$R$与光照强度的关系，再根据并联电路的电流、电压特点和欧姆定律，分析各选项中电流、电阻、光照强度的变化规律。
【解析】
1. 电路分析：闭合开关S，$R_0$与$R$并联，电流表测干路电流，电源电压$U$不变。
2. 选项A：由图乙可知，光照强度增大时，$R$的阻值减小，故A错误。
3. 选项B：若增大$R_0$的阻值，根据$I=\frac{U}{R}$，通过$R_0$的电流$I_{R0}=\frac{U}{R_0}$会减小；触发报警时干路电流$I_0$不变，因此通过$R$的电流$I_R=I_0 - I_{R0}$会增大；再由$I=\frac{U}{R}$得$R=\frac{U}{I_R}$，$I_R$增大则$R$减小，而$R$越小对应光照强度越大，即警戒光照强度增大，故B正确。
4. 选项C：$R_0$一定时，$R_0$两端电压等于电源电压$U$不变，根据$I=\frac{U}{R}$，通过$R_0$的电流$I_{R0}=\frac{U}{R_0}$不变，与光照强度无关，故C错误。
5. 选项D：$R_0$一定时，光照强度越大，$R$越小，通过$R$的电流$I_R=\frac{U}{R}$越大；干路电流$I_总=I_R + I_{R0}$，$I_{R0}$不变，因此$I_总$增大，电流表示数变大，故D错误。
【答案】
B
【知识点】
并联电路电流规律、欧姆定律、光敏电阻特性
【点评】
本题结合光敏电阻的特性，考查并联电路的规律和欧姆定律的应用，需明确各电阻的连接方式、电表测量对象，再逐步分析电流、电阻与光照强度的变化关系，逻辑清晰即可正确解答。
【难度系数】
0.5
