9. 如图所示，物体在某斜面上缓慢下滑，请画出该物体受到滑动摩擦力$f$的示意图。
答案
9.
解析
【分析】要画出物体受到的滑动摩擦力，需先明确滑动摩擦力的方向：滑动摩擦力阻碍物体的相对运动，物体沿斜面向下运动，因此滑动摩擦力方向沿斜面向上；作用点画在物体的重心处，最后标注力的符号f。
【解析】1. 确定滑动摩擦力的方向：物体相对斜面沿斜面向下运动，滑动摩擦力方向与相对运动方向相反，即沿斜面向上；2. 确定作用点：将作用点画在物体的重心（矩形物体的几何中心）；3. 作图：从重心开始，沿斜面向上画带箭头的线段，在线段旁标注力的符号f，完成示意图。
【答案】
【知识点】滑动摩擦力、力的示意图
【点评】本题考查滑动摩擦力方向判断与力的示意图绘制，是力学基础作图题，需掌握滑动摩擦力方向与相对运动方向相反的规律。
【难度系数】0.4
【解析】1. 确定滑动摩擦力的方向：物体相对斜面沿斜面向下运动，滑动摩擦力方向与相对运动方向相反，即沿斜面向上；2. 确定作用点：将作用点画在物体的重心（矩形物体的几何中心）；3. 作图：从重心开始，沿斜面向上画带箭头的线段，在线段旁标注力的符号f，完成示意图。
【答案】
【知识点】滑动摩擦力、力的示意图
【点评】本题考查滑动摩擦力方向判断与力的示意图绘制，是力学基础作图题，需掌握滑动摩擦力方向与相对运动方向相反的规律。
【难度系数】0.4
10. 如图所示，用水平推力F将物体A压在竖直墙上静止不动，画出物体A受到摩擦力的示意图。
答案
解析
【分析】要画出物体A受到的摩擦力，需先对物体A进行受力分析：物体A静止，处于平衡状态，竖直方向上受到向下的重力，根据二力平衡原理，必然存在一个与重力平衡的力，即墙对物体A的静摩擦力，方向竖直向上，作用点在物体A与墙的接触面上。
【解析】对物体A受力分析：水平方向受推力F和墙的支持力，二力平衡；竖直方向受重力和静摩擦力，二力平衡，因此静摩擦力方向竖直向上，作用点在A与墙的接触面上，沿竖直向上方向画带箭头的线段，即为摩擦力的示意图。
【答案】
【知识点】静摩擦力、二力平衡
【点评】本题考查静摩擦力的方向判断，利用二力平衡分析受力是解题核心，属于基础受力分析题目。
【难度系数】0.6
【解析】对物体A受力分析：水平方向受推力F和墙的支持力，二力平衡；竖直方向受重力和静摩擦力，二力平衡，因此静摩擦力方向竖直向上，作用点在A与墙的接触面上，沿竖直向上方向画带箭头的线段，即为摩擦力的示意图。
【答案】
【知识点】静摩擦力、二力平衡
【点评】本题考查静摩擦力的方向判断，利用二力平衡分析受力是解题核心，属于基础受力分析题目。
【难度系数】0.6
11.如图(甲)所示的是小华用相机连拍功能拍摄的足球在操场上滚动的情景，连拍时每次拍摄的时间间隔是相同的，请根据图片信息，在图(乙)中作出足球受到的摩擦力$f$（作用点在球心）的示意图。
答案
解析
【分析】首先观察图甲，足球的位置从左向右逐渐变化，说明足球的运动方向为水平向右。摩擦力的作用是阻碍物体的相对运动，因此足球受到的摩擦力方向与运动方向相反，即水平向左，且摩擦力的作用点在足球的球心处。
【解析】根据摩擦力的方向判断规则：当物体向右运动时，受到的摩擦力方向与运动方向相反，为水平向左；绘制力的示意图时，将作用点定在足球的球心，从作用点沿水平向左的方向画一条带箭头的线段，并标注力的符号$f$。
【答案】
【知识点】摩擦力方向、力的示意图
【点评】本题结合实际运动情景考查摩擦力方向的判断和力的示意图的绘制，属于基础力学题目，需明确摩擦力阻碍相对运动的特点，掌握力的示意图的规范画法。
【难度系数】0.5
【解析】根据摩擦力的方向判断规则：当物体向右运动时，受到的摩擦力方向与运动方向相反，为水平向左；绘制力的示意图时，将作用点定在足球的球心，从作用点沿水平向左的方向画一条带箭头的线段，并标注力的符号$f$。
【答案】
【知识点】摩擦力方向、力的示意图
【点评】本题结合实际运动情景考查摩擦力方向的判断和力的示意图的绘制，属于基础力学题目，需明确摩擦力阻碍相对运动的特点，掌握力的示意图的规范画法。
【难度系数】0.5
12. 如图所示,获得了速度的方形木块,从底端A处开始,经过B处,滑上斜面,最后停在C处。请分别在图中画出木块在B处和C处所受摩擦力的示意图。
答案
解析
【分析】要绘制木块在B、C处的摩擦力示意图，需先明确滑动摩擦力的方向：滑动摩擦力的方向与物体相对接触面的运动方向相反。木块从A向B、C运动，整体沿斜面向上运动，因此木块相对于斜面的运动方向是沿斜面向上，故滑动摩擦力的方向沿斜面向下。接下来在B、C两点，沿斜面向下的方向画带箭头的线段，即可完成摩擦力示意图。
【解析】1. 判断摩擦力方向：木块沿斜面向上滑动，相对斜面的运动方向向上，滑动摩擦力阻碍相对运动，方向沿斜面向下；2. 在B点和C点，分别沿斜面向下的方向画带箭头的线段，标注摩擦力符号，完成作图。
【答案】
【知识点】摩擦力方向、受力示意图
【点评】本题考查滑动摩擦力方向的判断及受力示意图的绘制，属于基础力学作图题，核心是掌握摩擦力与相对运动方向相反的规律。
【难度系数】0.5
【解析】1. 判断摩擦力方向：木块沿斜面向上滑动，相对斜面的运动方向向上，滑动摩擦力阻碍相对运动，方向沿斜面向下；2. 在B点和C点，分别沿斜面向下的方向画带箭头的线段，标注摩擦力符号，完成作图。
【答案】
【知识点】摩擦力方向、受力示意图
【点评】本题考查滑动摩擦力方向的判断及受力示意图的绘制，属于基础力学作图题，核心是掌握摩擦力与相对运动方向相反的规律。
【难度系数】0.5
13.(2023济宁)将一个正在发声的音叉移近悬挂的泡沫塑料小球，当两者接触时，可观察到小球被弹开的现象，如图所示，请画出此时小球的受力示意图。
答案
解析
【分析】
要画出小球的受力示意图，需先明确小球此时的受力情况：小球被音叉弹开后，受到两个力的作用，分别是竖直向下的重力，以及沿绳子向上的拉力，两个力的作用点都在小球的重心处，据此绘制受力示意图即可。
【解析】
小球被弹开后，处于摆动状态，忽略空气阻力，只受重力和绳子的拉力：①重力：方向竖直向下，作用点在小球重心，标注符号G；②拉力：方向沿绳子向上，作用点在小球重心，标注符号F。按照上述要求画出两个力的示意图。
【答案】
【知识点】
力的示意图、重力、弹力
【点评】
本题考查受力示意图的绘制，核心是正确分析研究对象的受力情况，明确各力的方向与作用点，属于基础作图题，难度较低。
【难度系数】
0.5
要画出小球的受力示意图，需先明确小球此时的受力情况：小球被音叉弹开后，受到两个力的作用，分别是竖直向下的重力，以及沿绳子向上的拉力，两个力的作用点都在小球的重心处，据此绘制受力示意图即可。
【解析】
小球被弹开后，处于摆动状态，忽略空气阻力，只受重力和绳子的拉力：①重力：方向竖直向下，作用点在小球重心，标注符号G；②拉力：方向沿绳子向上，作用点在小球重心，标注符号F。按照上述要求画出两个力的示意图。
【答案】
【知识点】
力的示意图、重力、弹力
【点评】
本题考查受力示意图的绘制，核心是正确分析研究对象的受力情况，明确各力的方向与作用点，属于基础作图题，难度较低。
【难度系数】
0.5

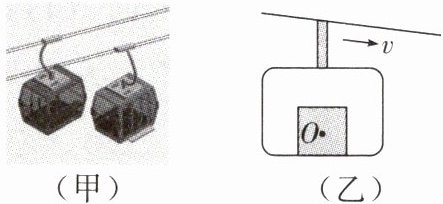

14.(2024临沂)图(甲)是天蒙山索道的吊厢随钢索向下方做匀速直线运动的情景，图(乙)是吊厢及吊厢内物体的简图。请画出物体所受力的示意图(力的作用点画在物体的重心O上)。
答案
解析
【分析】首先判断物体的运动状态：吊厢随钢索做匀速直线运动，因此物体也处于匀速直线运动状态，属于平衡状态，受平衡力作用。平衡状态下，物体竖直方向受重力和吊厢的支持力，水平方向无外力（匀速时水平合力为0）。接下来确定力的三要素：重力作用点在重心O，方向竖直向下；支持力作用点也在O，方向竖直向上，两力为平衡力，大小相等。
【解析】1. 确定受力：匀速直线运动的物体受平衡力，竖直方向受重力和支持力，水平方向不受力。2. 画重力：从重心O竖直向下画带箭头的线段，标注G。3. 画支持力：从重心O竖直向上画带箭头的线段，标注F，两线段长度大致相等，体现平衡力。
【答案】
【知识点】力的示意图、二力平衡
【点评】本题考查匀速直线运动物体的受力分析与力的示意图绘制，核心是判断平衡状态，明确受力情况，属于基础力学题，需掌握平衡力特点。
【难度系数】0.6
【解析】1. 确定受力：匀速直线运动的物体受平衡力，竖直方向受重力和支持力，水平方向不受力。2. 画重力：从重心O竖直向下画带箭头的线段，标注G。3. 画支持力：从重心O竖直向上画带箭头的线段，标注F，两线段长度大致相等，体现平衡力。
【答案】
【知识点】力的示意图、二力平衡
【点评】本题考查匀速直线运动物体的受力分析与力的示意图绘制，核心是判断平衡状态，明确受力情况，属于基础力学题，需掌握平衡力特点。
【难度系数】0.6
15.(2025威海)如图所示,运动员握住标枪静止不动,支撑标枪的手掌面(支撑点为A)与标枪平行,请在A点画出标枪受到手掌的支持力和摩擦力。
答案
解析
【分析】要画出A点标枪受到的支持力和摩擦力，需明确：手掌与标枪平行，支持力是弹力，方向垂直于接触面（即垂直手掌，也就是垂直标枪）；摩擦力沿接触面方向（即沿标枪方向），结合标枪静止的平衡状态确定两个力的方向。
【解析】标枪静止，受力平衡。支撑点A处，手掌对标的支持力方向垂直于手掌面（因手掌与标枪平行，故支持力垂直标枪），摩擦力方向沿标枪方向，据此画出两个力，如图所示。
【答案】
【知识点】受力分析、弹力、摩擦力
【点评】本题考查受力分析中支持力和摩擦力的方向判断，需结合接触面特点和物体平衡状态分析，属于基础受力分析题。
【难度系数】0.6
【解析】标枪静止，受力平衡。支撑点A处，手掌对标的支持力方向垂直于手掌面（因手掌与标枪平行，故支持力垂直标枪），摩擦力方向沿标枪方向，据此画出两个力，如图所示。
【答案】
【知识点】受力分析、弹力、摩擦力
【点评】本题考查受力分析中支持力和摩擦力的方向判断，需结合接触面特点和物体平衡状态分析，属于基础受力分析题。
【难度系数】0.6
