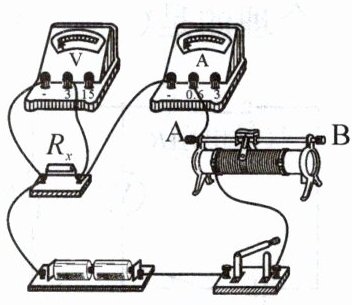

1. 在用电流表、电压表测电阻的实验中,某同学连接的电路如图所示。闭合开关前为了保护电路,应将滑动变阻器的滑片移至____(选填“A”或“B”)端,各电表所测的值均不得超过它们的____,实验中通过改变滑动变阻器的电阻来改变待测电阻$R_{x}$两端的____,该实验中多次测量的目的是____,最后求出电阻$R_{x}$的大小。

B　量程　电压　取平均值，减小误差

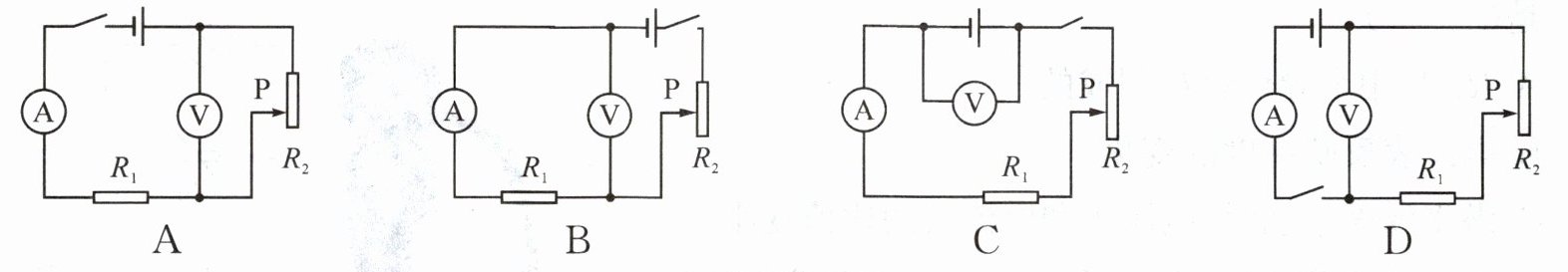

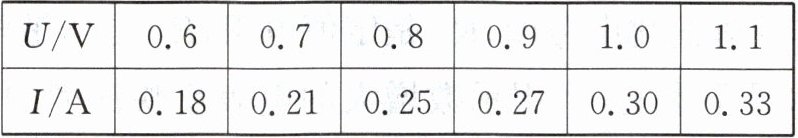

2. 某同学设计了测量定值电阻阻值的实验,并记录了多组电压表和电流表的读数,该同学所连接电路可能是()

B

3. (青岛中考)有一个阻值未知的定值电阻,小兰用伏安法测量其阻值,过程如下。

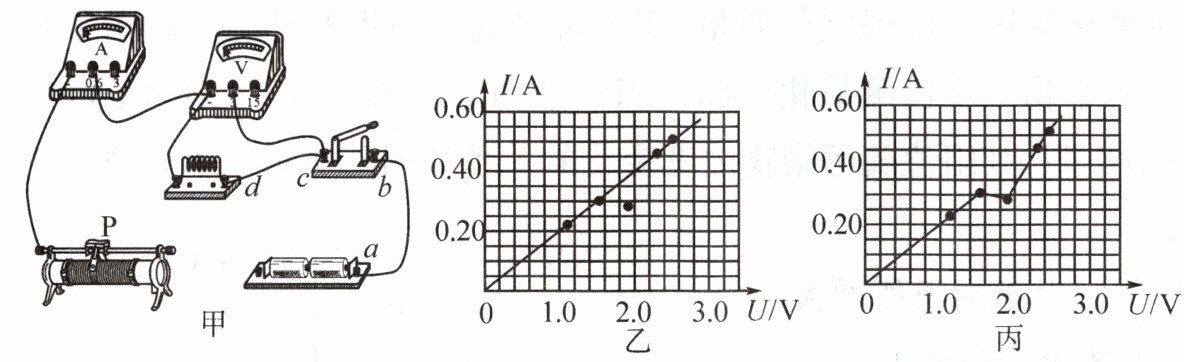

(1)用笔画出导线,将图甲中的电路连接完整。
(2)正确连接电路后,将滑动变阻器的滑片P移至阻值____处,再闭合开关,小兰发现移动滑动变阻器滑片P的过程中,电压表有示数且几乎不变,电流表没有示数,则电路中存在的故障可能是:两个接线柱____(选填“a与b”或“c与d”)间发生了断路。

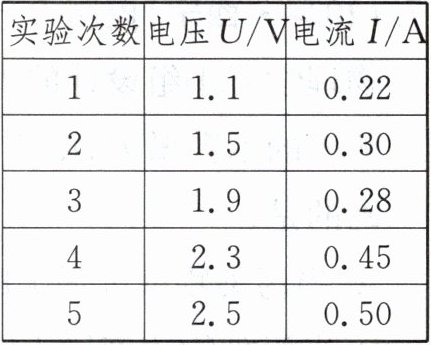

(3)解决故障后,通过调节滑动变阻器滑片P的位置,进行多次实验,得到实验数据如表,其中有一组数据是错误的。小兰和小海根据实验数据分别画出了电阻的I-U图像,如图乙、丙所示,其中图像____是正确的。
(4)所测电阻的阻值为____Ω。

(1)
　　
　(2)最大　c与d　(3)乙　(4)5

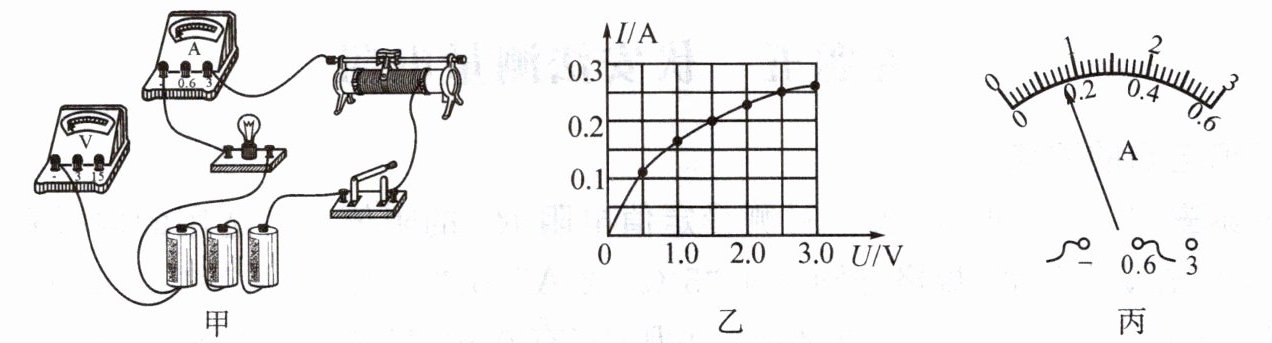

4. (江岸模拟)用如图甲所示电路测量额定电压为2.5V的小灯泡的电阻,根据实验数据绘制的小灯泡的I-U图像如图乙所示。

(1)为保证实验顺利进行,应选用____(选填序号)滑动变阻器。
A. “10Ω 0.5A”
B. “50Ω 0.3A”
C. “100Ω 0.2A”
(2)用笔画线代替导线,将图甲所示电路补充完整。
(3)电路连接完整后闭合开关,小灯泡不亮,电流表有示数,电压表无示数,发生的故障可能是小灯泡____。
(4)排除故障后进行实验,当滑动变阻器的滑片位于某一位置时,电流表示数如图丙所示,为测量小灯泡正常发光时的电阻,应将滑片向____(选填“左”或“右”)移动。
(5)由图像可知,小灯泡正常发光时的电阻为____Ω。
(6)由图像可知,实验过程中小灯泡的电阻是逐渐变大的,滑动变阻器接入电路的电阻是逐渐变小的,则小灯泡电阻的变化量$\Delta R_{L}$____(选填“大于”“小于”或“等于”)滑动变阻器电阻的变化量$\Delta R$。

(1)B　(2)
　(3)短路　(4)右　(5)10　(6)小于
