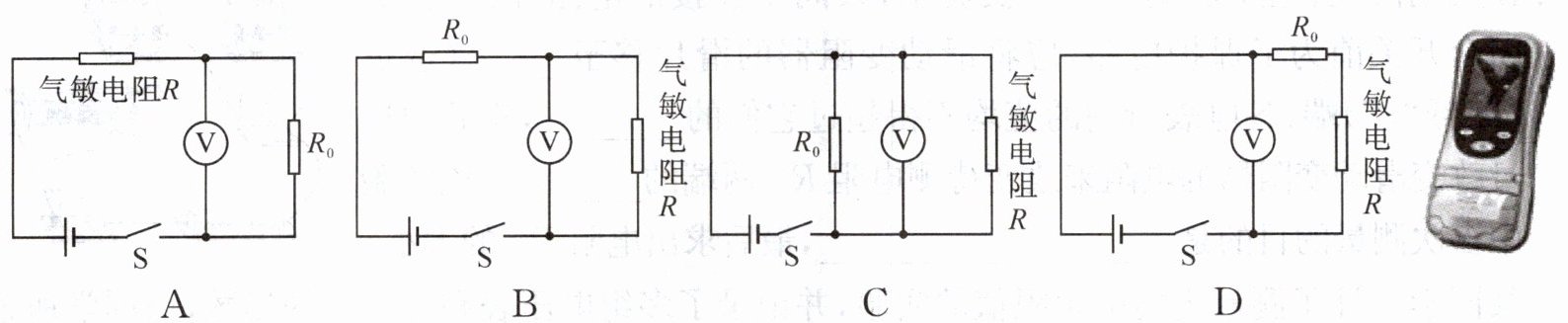

5. (武汉调考)如图所示的酒精测试仪中装有酒精气体传感器。酒精气体传感器是一种气敏电阻,它的阻值随酒精气体浓度的增大而减小,从而引起电路中电流和电压的变化。若驾驶员呼出的酒精气体浓度越大,测试仪中电压表的示数越大,则下列酒精测试仪工作原理电路图合理的是()
答案
A

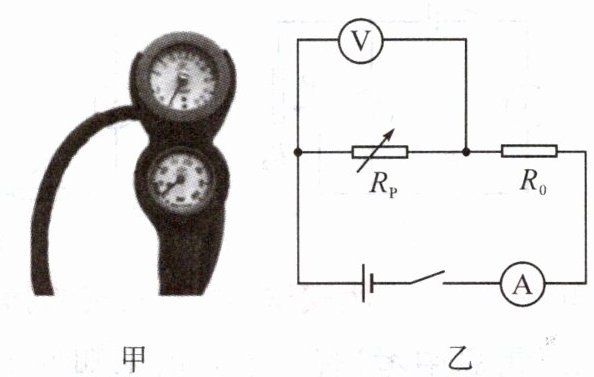

6. (2024·武昌联考)为了保障安全,潜水员潜水时会佩戴如图甲所示的水压表和深度表。图乙是某深度表的工作原理简化电路图,$R_{0}$是定值电阻,$R_{p}$是压敏电阻,其阻值随潜水深度的增加而减小。潜水员下潜时,利用示数增大的电表反映深度的变化。下列说法错误的是()
A. $R_{p}$是用半导体材料制成的
B. 电流表反映深度的变化
C. 潜水深度增加时,电压表和电流表的比值变小
D. 电源电压降低后,潜水时深度表显示的深度比实际深度偏大
A. $R_{p}$是用半导体材料制成的
B. 电流表反映深度的变化
C. 潜水深度增加时,电压表和电流表的比值变小
D. 电源电压降低后,潜水时深度表显示的深度比实际深度偏大
答案
D

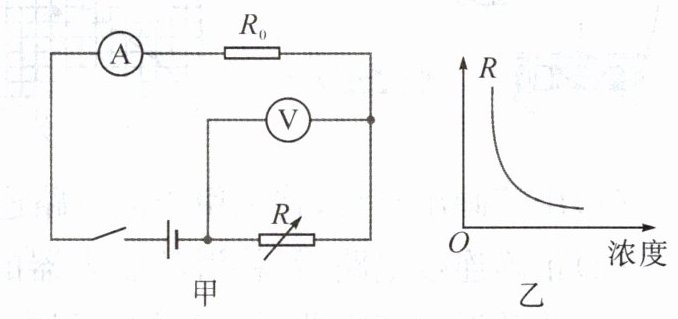

7. (2024·西宁)控制大气污染物浓度是确保空气质量、实现碧水蓝天的重要措施。如图甲是物理学习小组设计的大气污染物浓度监测简化电路。当污染物浓度增大时,污染物浓度监测表的示数增大；R为气敏电阻,其阻值随污染物浓度变化的关系如图乙所示。下列说法正确的是()
A. 当污染物浓度增大时,气敏电阻的阻值增大
B. 当污染物浓度增大时,电流表示数增大
C. 当污染物浓度增大时,电压表示数增大
D. 污染物浓度监测表是由电压表改装而成的
A. 当污染物浓度增大时,气敏电阻的阻值增大
B. 当污染物浓度增大时,电流表示数增大
C. 当污染物浓度增大时,电压表示数增大
D. 污染物浓度监测表是由电压表改装而成的
答案
B

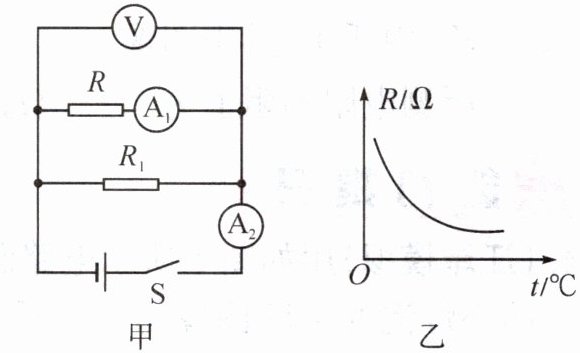

8. (黄冈中考)课后服务时间,老师和物理兴趣小组同学用一个热敏电阻与其它电学元件组成了如图甲电路。电源电压恒定不变,$R_{1}$是定值电阻,R是热敏电阻,其阻值R与温度t的关系如图乙所示。开关S闭合,热敏电阻温度升高时,下列说法正确的是()
A. 电压表V的示数减小
B. 电流表$A_{2}$的示数减小
C. 电流表$A_{2}与A_{1}$示数之差不变
D. 电压表V与电流表$A_{1}$示数之比增大
A. 电压表V的示数减小
B. 电流表$A_{2}$的示数减小
C. 电流表$A_{2}与A_{1}$示数之差不变
D. 电压表V与电流表$A_{1}$示数之比增大
答案
C
