4. (广东)请在图中画出平行于主光轴的两条入射光线经过透镜后的光线。

4.

【分析】要画出平行于主光轴的入射光线经过凸透镜后的折射光线，需利用凸透镜的光学性质：平行于主光轴的光线经凸透镜折射后，会会聚到凸透镜另一侧的焦点上。解题时，只需将两条入射光线的出射方向指向右侧的焦点F即可。
【解析】根据凸透镜的折射规律，平行于主光轴的光线经凸透镜折射后过焦点。因此，分别从两条入射光线与凸透镜的交点处，画出折射光线，使其都指向右侧的焦点F，完成光路图。
【答案】
【知识点】凸透镜光路作图、凸透镜的焦点
【点评】本题考查凸透镜的基本光路作图，属于基础光学作图题，核心是掌握平行于主光轴的光线经凸透镜后的折射规律，难度较低，是学生需熟练掌握的知识点。
【难度系数】0.8

1. 把甲、乙两个透镜分别正对太阳光，在光屏上出现了如图所示的光斑，甲的光斑比透镜面积大，乙的光斑比透镜面积小，则（填“甲”或“乙”）一定是凸透镜。

1. 乙

【分析】
要判断透镜类型，需依据凸透镜和凹透镜对光线的作用：凸透镜对光线有会聚作用，凹透镜对光线有发散作用。当透镜正对太阳光（平行光）时，若光线被发散，形成的光斑面积会大于透镜面积；若光线被会聚，形成的光斑面积会小于透镜面积。结合甲、乙光斑与透镜的面积关系，即可得出结论。
【解析】
平行的太阳光正对透镜入射时，凸透镜对光线有会聚作用，凹透镜对光线有发散作用。甲的光斑面积比透镜大，说明光线被发散，因此甲是凹透镜；乙的光斑面积比透镜小，说明光线被会聚，因此乙一定是凸透镜。
【答案】
乙
【知识点】
透镜对光线的作用；凸透镜；凹透镜
【点评】
本题考查透镜对光线的作用，属于基础题，核心是利用“凸透镜会聚光线、凹透镜发散光线”的特点，结合光斑大小判断透镜类型，难度较低。
【难度系数】
0.7

2. 题图中的透镜属于凸透镜的是（填字母），它们结构上的共同点是；属于凹透镜的是（填字母），它们结构上的共同点是。

2. A、B、D 中间厚、边缘薄 C、E 中间薄、边缘厚

【分析】
要判断透镜类型，需依据凸透镜和凹透镜的结构定义：中间厚、边缘薄的透镜是凸透镜，中间薄、边缘厚的透镜是凹透镜。逐个观察题图中的透镜，对比中间和边缘的厚度，即可完成分类。
【解析】
根据透镜的分类规则：
1. 观察透镜A、B、D，它们都满足“中间厚、边缘薄”的结构特点，因此属于凸透镜；
2. 观察透镜C、E，它们都满足“中间薄、边缘厚”的结构特点，因此属于凹透镜。
【答案】
A、B、D；中间厚、边缘薄；C、E；中间薄、边缘厚
【知识点】
透镜的分类；凸透镜与凹透镜的结构特点
【点评】
本题是透镜分类的基础题，核心考查对凸透镜、凹透镜结构特征的掌握，只要牢记分类标准就能正确解答，难度较低。
【难度系数】
0.2

3. 香水的主要成分之一是易燃酒精。如图所示，三瓶香水的透明玻璃瓶盖形状各异，容易在阳光下引发火灾的有（填字母），因为它们对光线有作用。

3. a、c 会聚

【分析】要解决这个问题，需先判断三个瓶盖对应的透镜类型，再根据透镜对光线的作用分析：凸透镜的特点是中间厚、边缘薄，对光线有会聚作用；凹透镜的特点是中间薄、边缘厚，对光线有发散作用。阳光经过透镜时，若透镜对光线有会聚作用，会使光线会聚到一点，局部温度升高，容易引发火灾，据此判断即可。
【解析】观察三个瓶盖：图a的瓶盖中间厚、边缘薄，属于凸透镜；图b的瓶盖中间薄、边缘厚，属于凹透镜；图c的瓶盖中间厚、边缘薄，属于凸透镜。凸透镜对光线有会聚作用，会聚光线会使局部温度升高，在阳光下容易引发火灾；凹透镜对光线有发散作用，不会使光线会聚，不易引发火灾。因此容易在阳光下引发火灾的是a、c，它们对光线有会聚作用。
【答案】a、c；会聚
【知识点】凸透镜的会聚作用、透镜的分类
【点评】本题结合生活中的香水瓶盖，考查透镜的分类及对光线的作用，将物理知识与生活实际结合，难度适中，需要学生掌握凸透镜和凹透镜的结构特点及光学性质。
【难度系数】0.6

4. 如图所示，光会聚于b点，在虚线框内放甲透镜后，光会聚于主光轴MN上的c点；在虚线框内放乙透镜后，光会聚于主光轴MN上的a点。由此判断，甲是透镜，乙是透镜。

4. 凹 凸

【分析】
要判断透镜类型，需依据透镜对光线的作用规律：凸透镜对光线有会聚作用，会使光线的会聚点靠近透镜；凹透镜对光线有发散作用，会使光线的会聚点远离透镜。本题先确定无透镜时光线的会聚点为b，再对比放入甲、乙透镜后的会聚点位置，分析光线的变化，进而判断透镜类型。
【解析】
1. 无透镜时，光线会聚于主光轴MN上的b点。
2. 放入甲透镜后，光线会聚于c点，c点在b点右侧，说明光线的会聚点比原来延后，即光线被发散，因此甲透镜对光线有发散作用，是凹透镜。
3. 放入乙透镜后，光线会聚于a点，a点在b点左侧，说明光线的会聚点比原来提前，即光线被会聚，因此乙透镜对光线有会聚作用，是凸透镜。
【答案】
凹；凸
【知识点】
透镜对光线的作用；凹透镜；凸透镜
【点评】
本题考查透镜的基本光学性质，判断透镜类型的关键是分析光线经过透镜后的会聚/发散变化，属于基础题型，需牢记凸透镜和凹透镜对光线的作用特点。
【难度系数】
0.5

5. 如图所示，将凸透镜正对着阳光，把一张白纸放在它的另一侧，来回移动白纸，直到白纸上的光斑变得最小、最亮，此时该亮斑距凸透镜光心的距离为8 cm，则该凸透镜的焦距是 cm；换成凹透镜再做这个实验，在纸上（填“能”或“不能”）看到很小、很亮的光斑。

第5题图 第6题图

5. 8 不能

【分析】
要解决这道题，需掌握透镜对光线的作用及焦距的定义：平行于主光轴的光线经凸透镜后会会聚到焦点，焦点到凸透镜光心的距离为焦距；凹透镜对光线有发散作用，无法会聚光线。据此分析题目中的实验现象即可。
【解析】
1. 凸透镜对光线有会聚作用，平行于主光轴的太阳光经凸透镜折射后，会会聚到一点，这个最小、最亮的光斑就是凸透镜的焦点，焦点到凸透镜光心的距离就是焦距，因此该凸透镜的焦距为8 cm。
2. 凹透镜对光线有发散作用，不能将平行光会聚成最小、最亮的光斑，所以换成凹透镜做实验时，在纸上不能看到很小、很亮的光斑。
【答案】
8；不能
【知识点】
凸透镜的焦距、透镜对光线的作用
【点评】
本题结合实验考查透镜的基本光学性质，属于基础题，难度较低，需要学生牢记凸透镜会聚、凹透镜发散的特点及焦距的定义。
【难度系数】
0.8

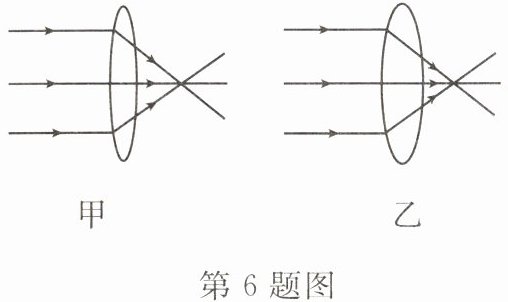

6. 实验室有焦距分别为10 cm、15 cm的两个凸透镜，一束平行于主光轴的光通过两个凸透镜后的光路图分别如图甲、乙所示，则甲凸透镜的焦距为 cm，（填“甲”或“乙”）凸透镜对光的会聚能力更强。

6. 15 乙

【分析】
要解决这道题，需明确两个关键知识点：一是平行于主光轴的光线经凸透镜折射后会会聚到焦点，焦点到凸透镜光心的距离就是焦距；二是凸透镜的焦距越小，对光的会聚能力越强。解题时先对比甲、乙两图中焦点到透镜的距离，结合已知的两个焦距值判断甲的焦距，再根据焦距大小判断会聚能力强弱。
【解析】
平行于主光轴的光线经凸透镜折射后，会聚在主光轴上的点是焦点，焦点到透镜光心的距离为焦距。观察题图可知，甲中焦点到透镜的距离更大，乙中焦点到透镜的距离更小。已知两个凸透镜焦距分别为10 cm、15 cm，因此甲凸透镜的焦距为15 cm，乙凸透镜的焦距为10 cm。由于凸透镜的焦距越小，对光的会聚能力越强，所以乙凸透镜对光的会聚能力更强。
【答案】
15；乙
【知识点】
凸透镜焦距；凸透镜会聚能力
【点评】
本题考查凸透镜焦距的判断及会聚能力的比较，核心是理解平行光经凸透镜后的会聚规律，属于光学基础题，难度不大。
【难度系数】
0.3
