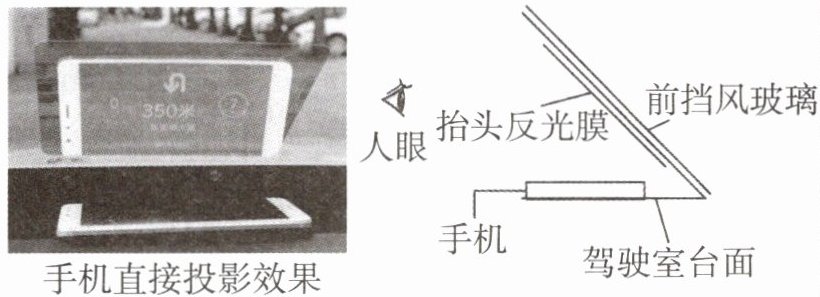

6.抬头反光膜是一块镀膜半透明的有机玻璃，贴在汽车的前挡风玻璃内表面，既可以反光，也可以透光。如图所示，当将手机放于驾驶台的适当位置时，抬头反光膜将手机屏幕的画面反射到驾驶员前方。下列说法正确的是（）。


A.反光膜上所成的像是实像
B.手机远离反光膜时像会变小
C.反光膜的成像原理是光的折射
D.当前挡风玻璃与台面成$45°$角时，像与台面垂直

D

【分析】本题考查平面镜成像的相关知识，首先明确抬头反光膜相当于平面镜，其成像原理是光的反射，平面镜成像特点为：成正立、等大的虚像，像与物体关于镜面对称，像的大小与物体到镜面的距离无关。接下来逐一分析各选项，判断对错。
【解析】抬头反光膜相当于平面镜，成像原理是光的反射，结合平面镜成像特点分析选项：
A. 平面镜所成的像是虚像，不是实像，故A错误；
B. 平面镜成像时，像与物体大小相等，手机远离反光膜时，像的大小不变，故B错误；
C. 反光膜的成像利用的是光的反射，不是光的折射，故C错误；
D. 根据平面镜成像中像与物关于镜面对称，当前挡风玻璃（反光膜）与台面成$45°$角时，像与台面垂直，故D正确。
【答案】D
【知识点】平面镜成像、光的反射
【点评】本题结合生活中的汽车抬头显示装置，将物理知识与实际应用结合，考查平面镜成像的特点和原理，需要学生理解平面镜成像的规律，并能结合几何对称关系分析角度问题，难度适中。
【难度系数】0.5

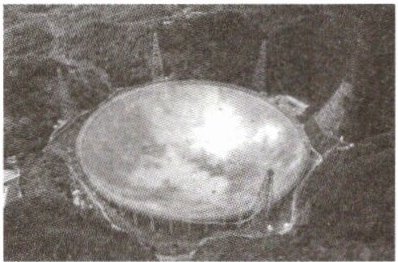

7.我国自主研发的世界上最大口径的射电望远镜——“天眼”（）对光有（选填“会聚”或“发散”）作用。每年冬至正午的阳光照射到乾清宫地面铺设的金砖上，光洁如镜面的金砖发生（选填“镜面反射”或“漫反射”），可以将宝座上方的牌匾照亮。

解：
射电望远镜“天眼”的反射面为凹面镜，对光有会聚作用。
光洁如镜面的金砖表面光滑，阳光照射到其上时发生镜面反射。
答案依次为：会聚；镜面反射。

【分析】
本题考查光学相关知识，解题思路：首先明确射电望远镜的反射面结构，判断其对光的作用；再根据反射面的光滑程度区分反射类型。射电望远镜的反射面为凹面镜，凹面镜对光有会聚作用；当物体表面光滑时，光线照射会发生镜面反射，据此对应题目描述作答。
【解析】
1. 我国的射电望远镜“天眼”的反射面是凹面镜，凹面镜对光具有会聚作用，因此第一个空应填“会聚”；
2. 反射分为镜面反射和漫反射，当物体表面光滑平整时，光线照射会发生镜面反射；题目中提到金砖“光洁如镜面”，说明其表面光滑，所以阳光照射到金砖上发生镜面反射，第二个空应填“镜面反射”。
【答案】
会聚；镜面反射
【知识点】
凹面镜的会聚作用、镜面反射与漫反射
【点评】
本题结合实际科技产品和古建筑实例，考查光学基础知识点，将物理知识与实际应用结合，体现了物理学科的实用性，难度适中，需要准确区分凹面镜的作用和两种反射类型的判断依据。
【难度系数】
0.6

8.请在图中作出物体ABC通过平面镜所成的像。

解：
1. 根据平面镜成像中像与物体关于平面镜对称的特点，分别过端点A、B、C作平面镜的垂线，向平面镜另一侧延长垂线，在延长线上分别取点A'、B'、C'，使A'到平面镜的距离等于A到平面镜的距离，B'到平面镜的距离等于B到平面镜的距离，C'到平面镜的距离等于C到平面镜的距离，得到三个端点对应的像点。
2. 用虚线依次连接A'与B'、B'与C'，得到的图形A'B'C'就是物体ABC通过平面镜所成的虚像。

【分析】
要作出物体ABC在平面镜中的像，需依据平面镜成像“像与物体关于平面镜对称”的核心特点，先确定物体各端点的对称点，再用虚线连接对称点得到虚像，因为平面镜成的是虚像，所以连线需用虚线。
【解析】
1. 分别过物体的端点A、B、C，向平面镜作垂线，延长垂线至平面镜另一侧，使各端点到平面镜的距离等于对应像点到平面镜的距离，得到A、B、C的对称点A'、B'、C'；
2. 用虚线依次连接A'与B'、B'与C'，图形A'B'C'就是物体ABC通过平面镜所成的虚像。
【答案】
用虚线连接A、B、C关于平面镜的对称点A'、B'、C'，得到的图形A'B'C'（虚像）。
【知识点】
平面镜成像特点、平面镜成像作图
【点评】
本题是平面镜成像的基础作图题，核心是利用像与物关于镜面对称的性质，属于初中光学的基础题型，掌握对称法即可完成。
【难度系数】
0.6

9. 如图所示是“探究平面镜成像的特点”的实验装置图。
（1）实验时用透明玻璃板代替平面镜，目的是
；本实验应该在较（选填“亮”或“暗”）的环境中进行，使实验现象更明显。
（2）将点燃的蜡烛A放在玻璃板前，拿（选填“点燃”或“未点燃”）的蜡烛B在玻璃板后面移动，人眼一直在玻璃板的（选填“蜡烛A”或“蜡烛B”）侧观察，直至蜡烛B与蜡烛A的像完全重合。用刻度尺测量出两支蜡烛到玻璃板的距离，发现两支蜡烛到玻璃板的距离相等，由二者距离相等可得出结论：。
（3）撤走蜡烛B，放一块光屏到蜡烛B撤走时的位置，直接观察光屏，发现光屏（选填“能”或“不能”）承接到像，说明平面镜成的是（选填“虚”或“实”）像。
（4）某同学整理实验器材时，发现玻璃板倾斜一定的角度后看不到蜡烛A的像，该同学便说玻璃板必须垂直于纸面，蜡烛A才能成像。该同学的说法是（选填“正确”或“错误”）的。

解：
（1）便于确定像的位置；暗
（2）未点燃；蜡烛A；像与物体到平面镜的距离相等
（3）不能；虚
（4）错误

【分析】
本题是探究平面镜成像特点的实验题，需结合实验原理、操作要求逐一分析各问题：（1）透明玻璃板可同时观察到像和后方蜡烛，便于确定像的位置；较暗环境能减少光线干扰，使蜡烛的像更清晰。（2）未点燃的蜡烛B可避免自身火焰干扰，方便对比像与物；需在蜡烛A侧观察才能看到A的像；测量距离相等可得出像与物到平面镜的距离关系。（3）实像能被光屏承接，虚像不能，据此判断像的性质。（4）玻璃板倾斜时仍能成像，只是像的位置不在水平桌面，导致无法在桌面上找到重合的蜡烛B，并非不能成像。
【解析】
（1）实验用透明玻璃板代替平面镜，是因为玻璃板透明，能透过光线看到后方的蜡烛，便于确定像的位置；在较暗的环境中，蜡烛的像与周围环境的对比度更高，实验现象更明显，故依次填：便于确定像的位置；暗。
（2）实验中应拿未点燃的蜡烛B，避免其火焰干扰对像的观察；人眼需在蜡烛A侧观察，才能看到蜡烛A的像；当蜡烛B与A的像完全重合时，测量两支蜡烛到玻璃板的距离相等，由此得出结论：像与物体到平面镜的距离相等，故依次填：未点燃；蜡烛A；像与物体到平面镜的距离相等。
（3）实像可以被光屏承接，虚像不能，因此光屏不能承接到蜡烛A的像，说明平面镜成的是虚像，故依次填：不能；虚。
（4）玻璃板倾斜时，仍会成蜡烛A的像，只是像的位置不在水平桌面，导致无法在桌面上找到与像重合的蜡烛B，并非不能成像，所以该同学的说法错误，故填：错误。
【答案】
（1）便于确定像的位置；暗 （2）未点燃；蜡烛A；像与物体到平面镜的距离相等 （3）不能；虚 （4）错误
【知识点】
平面镜成像特点；实验探究平面镜成像；虚像与实像
【点评】
本题为平面镜成像实验的基础题，核心考察实验操作要点、成像特点及虚像的判断，是光学实验的高频考点，需学生熟悉实验设计思路与操作细节。
【难度系数】
0.8

10.牙医借助平面镜观察牙齿的背面。请在图中画出能反映此过程的光路图。

解：
1. 根据平面镜成像时像与物关于镜面对称的特点，作出牙齿在平面镜中的虚像点：连接牙齿和像点的线段垂直于平面镜，且牙齿、像点到平面镜的距离相等，该连线用虚线绘制。
2. 连接虚像点与人眼，该线段与平面镜的交点为入射点O：平面镜后方的线段部分画虚线，平面镜外侧从入射点O到人眼的部分画带箭头的实线，箭头指向人眼，此为反射光线。
3. 连接牙齿与入射点O，画带箭头的实线，箭头指向入射点O，此为入射光线，完成光路图绘制。

【分析】要画出牙医通过平面镜观察牙齿的光路，需利用平面镜成像原理：人看到平面镜中的像，是因为物体反射的光经平面镜反射后进入人眼，反射光线的反向延长线过像点。解题思路为：先根据平面镜成像“物像关于镜面对称”的特点作出牙齿的像，再连接像与人眼确定反射光线的路径及入射点，最后连接牙齿与入射点得到入射光线，同时标注光线方向即可。
【解析】1. 作牙齿的虚像点：过牙齿作平面镜的垂线，延长垂线至平面镜另一侧，使像点到平面镜的距离等于牙齿到平面镜的距离，该连线用虚线绘制；2. 确定反射光线与入射点：连接虚像点与人眼，该线段与平面镜的交点为入射点O，平面镜后方的线段部分画虚线，从入射点O到人眼的部分画带箭头的实线，箭头指向人眼（此为反射光线）；3. 确定入射光线：连接牙齿与入射点O，画带箭头的实线，箭头指向入射点O（此为入射光线），完成光路图。
【答案】光路图绘制：①作牙齿关于平面镜的对称像点（虚线连线）；②连接像点与人眼，交平面镜于入射点，平面镜后部分为虚线，入射点到人眼为带箭头实线（箭头指向人眼）；③连接牙齿与入射点，带箭头实线（箭头指向入射点）。
【知识点】平面镜成像特点、光的反射定律
【点评】本题结合牙医检查牙齿的实际场景，考查平面镜成像的作图应用，核心是利用物像对称确定像点，再结合光的反射确定光线，属于光学基础作图题，需掌握作图的规范要求。
【难度系数】0.6

11. 如图所示，在“探究平面镜成像的特点”的实验中，有如下器材：两支相同的蜡烛、一块玻璃板、玻璃板支架、一张纸、一个光屏、一把刻度尺及火柴。要探究平面镜所成的像是实像还是虚像，接下来的操作是在平面镜的一侧放一支点燃的蜡烛，，，如果，则说明平面镜所成的像为虚像。

解：
在玻璃板的另一侧（像所在的一侧）竖直放置光屏
不透过玻璃板，直接观察光屏上是否能承接蜡烛的像
光屏上不能呈现出蜡烛的像

【分析】要判断平面镜所成的像是实像还是虚像，需依据实像和虚像的核心区别：实像可以被光屏承接，虚像无法被光屏承接。因此，需将光屏放在像的位置，直接观察光屏是否能呈现蜡烛的像，以此得出结论。
【解析】根据实验操作要求，探究实像虚像时，首先应在玻璃板的另一侧（像所在的一侧）竖直放置光屏；接着不透过玻璃板，直接观察光屏上是否能承接蜡烛的像；如果光屏上不能呈现出蜡烛的像，说明无法用光屏承接，即可证明平面镜所成的像为虚像。
【答案】在玻璃板的另一侧竖直放置光屏；不透过玻璃板，直接观察光屏上是否能承接蜡烛的像；光屏上不能呈现出蜡烛的像
【知识点】平面镜成像、实像与虚像的判断
【点评】本题是平面镜成像实验的操作题，重点考查实像和虚像的判断方法，需牢记实像能被光屏承接、虚像不能的特点，属于实验基础题型。
【难度系数】0.5
