项目二 自制手电筒(每题2分，共34分)
小科准备利用小灯泡、电池、回形针、导线、纸筒、纸杯等材料制作一个手电筒。如右图所示，他将电池装入纸筒，在小灯泡外面罩上纸杯，将回形针改装成手电筒的开关。

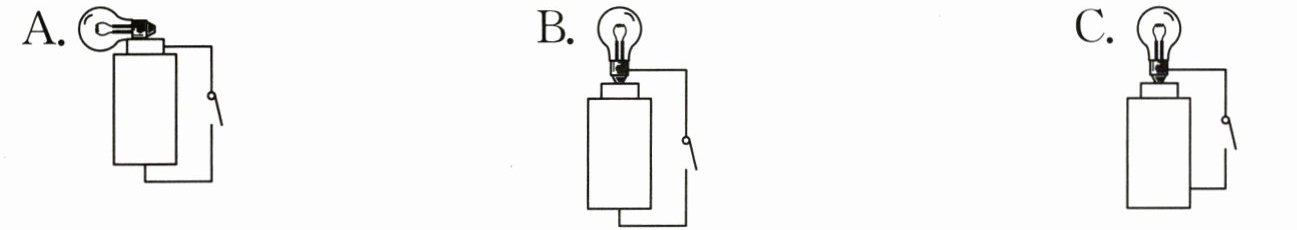

17.若手电筒中有一节干电池,将其画成电路简图,则连接正确的是()。
A.
18.在上题正确的电路连接中,假设已经闭合开关,请直接在导线上用1~2个箭头标出电流的流动方向。
19.若手电筒中有两节干电池,则正确的组装方式为()。
A. □□ B. C. □□
20.干电池的两端分别标有“＋”和“－”,其中“＋”表示()。
A. 正极 B. 负极 C. 南极
21.日常生活中,和手电筒一样,用电池作为电源的是()。
A. 石英钟 B. 电视机 C. 空调
22.右面是小灯泡的简图,请用铅笔画线将金属架的两根金属丝和两个连接点相连。
23.安装手电筒时,若不小心用导线将电池的正、负极直接相连,则会造成()。
A. 断路 B. 短路 C. 通路
24.一般情况下,导线外面会包有塑料外壳或者涂有一层漆膜,其目的是()。
A. 保温 B. 加固 C. 绝缘
25. 本项目中，将回形针改装成手电筒的开关，底座材料是()。
A. 铝片
B. 纸筒
C. 铁片
26. 小科完成手电筒的安装后，打开开关，发现小灯泡亮一下后就熄灭了，于是他轻轻拍打纸筒，发现小灯泡忽亮忽暗。出现这种状况的原因可能是()。
A. 电路接触不良
B. 电池没电了
C. 小灯泡的灯丝断了
27. 要想排查上题中出现的电路故障，首先使用的方法应该是()。
A. 检测法
B. 替换法
C. 检查法
28. 当电路中出现故障时，人们往往会用到电路检测器来检测故障。每次检测前，先将两个检测头互相接触一下。这样操作的目的是。
29. 利用电路检测器检测手电筒中的各种材料，其中最可能使小灯泡发光的是()。
A. 纸杯 B. 小灯泡上的玻璃泡 C. 回形针
30. 电路检测器还可以用来检测接线盒内部的连接情况。如右图所示，若用电路检测器检测接线盒中的任意两个接线柱，小灯泡都能发光，则这个接线盒中最少连接了()根导线。
A. 2 B. 3 C. 4
31. 安全电压是指不会使人直接致死或致残的电压。安全电压是()。
A. 1.5 伏 B. 36 伏 C. 220 伏
32. 绘制电路图时，下列电器元件符号中，用来表示“电池”的是()。
A. $\boldsymbol{-| \vdash}$ B. $\boldsymbol{-\otimes -}$ C. $\boldsymbol{-\circ -}$
33. 对于小科自制的手电筒，你还有什么改进的建议吗？请提出一条改进建议：。
小科准备利用小灯泡、电池、回形针、导线、纸筒、纸杯等材料制作一个手电筒。如右图所示，他将电池装入纸筒，在小灯泡外面罩上纸杯，将回形针改装成手电筒的开关。
17.若手电筒中有一节干电池,将其画成电路简图,则连接正确的是()。
A.
18.在上题正确的电路连接中,假设已经闭合开关,请直接在导线上用1~2个箭头标出电流的流动方向。
19.若手电筒中有两节干电池,则正确的组装方式为()。
A. □□ B. C. □□
20.干电池的两端分别标有“＋”和“－”,其中“＋”表示()。
A. 正极 B. 负极 C. 南极
21.日常生活中,和手电筒一样,用电池作为电源的是()。
A. 石英钟 B. 电视机 C. 空调
22.右面是小灯泡的简图,请用铅笔画线将金属架的两根金属丝和两个连接点相连。
23.安装手电筒时,若不小心用导线将电池的正、负极直接相连,则会造成()。
A. 断路 B. 短路 C. 通路
24.一般情况下,导线外面会包有塑料外壳或者涂有一层漆膜,其目的是()。
A. 保温 B. 加固 C. 绝缘
25. 本项目中，将回形针改装成手电筒的开关，底座材料是()。
A. 铝片
B. 纸筒
C. 铁片
26. 小科完成手电筒的安装后，打开开关，发现小灯泡亮一下后就熄灭了，于是他轻轻拍打纸筒，发现小灯泡忽亮忽暗。出现这种状况的原因可能是()。
A. 电路接触不良
B. 电池没电了
C. 小灯泡的灯丝断了
27. 要想排查上题中出现的电路故障，首先使用的方法应该是()。
A. 检测法
B. 替换法
C. 检查法
28. 当电路中出现故障时，人们往往会用到电路检测器来检测故障。每次检测前，先将两个检测头互相接触一下。这样操作的目的是。
29. 利用电路检测器检测手电筒中的各种材料，其中最可能使小灯泡发光的是()。
A. 纸杯 B. 小灯泡上的玻璃泡 C. 回形针
30. 电路检测器还可以用来检测接线盒内部的连接情况。如右图所示，若用电路检测器检测接线盒中的任意两个接线柱，小灯泡都能发光，则这个接线盒中最少连接了()根导线。
A. 2 B. 3 C. 4
31. 安全电压是指不会使人直接致死或致残的电压。安全电压是()。
A. 1.5 伏 B. 36 伏 C. 220 伏
32. 绘制电路图时，下列电器元件符号中，用来表示“电池”的是()。
A. $\boldsymbol{-| \vdash}$ B. $\boldsymbol{-\otimes -}$ C. $\boldsymbol{-\circ -}$
33. 对于小科自制的手电筒，你还有什么改进的建议吗？请提出一条改进建议：。
答案
B
C
A
A
B
C
B
A
C
检测电路检测器能否正常工作
C
B
B
A
人体接触的开
关部分应用绝缘材料制作(或用胶带将装置固定使之更稳固，合理即可)
解析
【分析】
本题围绕自制手电筒的制作场景，考查基础电学知识的应用。解题思路：17题需判断符合要求的闭合电路；18题明确电流从电源正极流出、经用电器和开关回到负极的方向；19题掌握两节干电池串联的连接规则；20题识别干电池正负极标识；21题区分用电器的供电类型；22题明确小灯泡的接线方式；23题理解短路的概念；24题知晓导线外皮的绝缘作用；25题明确开关底座需绝缘体；26题分析小灯泡忽亮忽暗的故障原因；27题掌握电路故障的排查步骤；28题了解电路检测器的使用方法；29题判断常见材料的导电性；30题分析接线盒的导线连接逻辑；31题记住安全电压的数值；32题识别电池的电路符号；33题结合实际提出合理改进建议。
【解析】
17题：正确电路需由电源、用电器、开关、导线组成闭合回路，选项B符合要求，故选B。
18题：电流从干电池正极流出，依次经过开关、小灯泡，回到电池负极，在导线上从正极指向开关、再指向小灯泡、最后指向负极的方向标注箭头即可。
19题：两节干电池串联时，需将一节的正极与另一节的负极相连，选项C符合要求，故选C。
20题：干电池上“＋”表示正极，“－”表示负极，故选A。
21题：石英钟用电池供电，电视机、空调使用家庭电路（220V）供电，故选A。
22题：小灯泡的两根金属丝分别连接底部的连接点和侧面的连接点，按要求画线即可。
23题：用导线直接连接电池正负极会造成短路，故选B。
24题：导线外皮是绝缘材料，目的是绝缘，防止触电，故选C。
25题：开关底座需用绝缘体，纸筒是绝缘体，铝片、铁片是导体，故选B。
26题：小灯泡忽亮忽暗是电路接触不良导致，电池没电会持续不亮，灯丝断了会不亮，故选A。
27题：排查电路故障首先应检查电路连接是否正常，即采用检查法，故选C。
28题：每次检测电路检测器前，将两个检测头互相接触，目的是检测电路检测器能否正常工作。
29题：纸杯、玻璃泡是绝缘体，回形针是导体，能使小灯泡发光，故选C。
30题：接线盒中任意两个接线柱都导通，最少需要3根导线，故选B。
31题：安全电压是不高于36V，选项中36伏符合要求，故选B。
32题：电路中电池的符号是“-|⊢”，对应选项A，故选A。
33题：改进建议：人体接触的开关部分应用绝缘材料制作（或用胶带将装置固定使之更稳固，合理即可）。
【答案】
B
C
A
A
B
C
B
A
C
检测电路检测器能否正常工作
C
B
B
A
人体接触的开关部分应用绝缘材料制作(或用胶带将装置固定使之更稳固，合理即可)
【知识点】
简单电路；导体与绝缘体；电路故障
【点评】
本题结合自制手电筒的实际场景，考查基础电学知识的应用，涵盖电路连接、故障排查、安全用电等内容，贴近生活，注重知识的实践运用，难度适中。
【难度系数】
0.5
本题围绕自制手电筒的制作场景，考查基础电学知识的应用。解题思路：17题需判断符合要求的闭合电路；18题明确电流从电源正极流出、经用电器和开关回到负极的方向；19题掌握两节干电池串联的连接规则；20题识别干电池正负极标识；21题区分用电器的供电类型；22题明确小灯泡的接线方式；23题理解短路的概念；24题知晓导线外皮的绝缘作用；25题明确开关底座需绝缘体；26题分析小灯泡忽亮忽暗的故障原因；27题掌握电路故障的排查步骤；28题了解电路检测器的使用方法；29题判断常见材料的导电性；30题分析接线盒的导线连接逻辑；31题记住安全电压的数值；32题识别电池的电路符号；33题结合实际提出合理改进建议。
【解析】
17题：正确电路需由电源、用电器、开关、导线组成闭合回路，选项B符合要求，故选B。
18题：电流从干电池正极流出，依次经过开关、小灯泡，回到电池负极，在导线上从正极指向开关、再指向小灯泡、最后指向负极的方向标注箭头即可。
19题：两节干电池串联时，需将一节的正极与另一节的负极相连，选项C符合要求，故选C。
20题：干电池上“＋”表示正极，“－”表示负极，故选A。
21题：石英钟用电池供电，电视机、空调使用家庭电路（220V）供电，故选A。
22题：小灯泡的两根金属丝分别连接底部的连接点和侧面的连接点，按要求画线即可。
23题：用导线直接连接电池正负极会造成短路，故选B。
24题：导线外皮是绝缘材料，目的是绝缘，防止触电，故选C。
25题：开关底座需用绝缘体，纸筒是绝缘体，铝片、铁片是导体，故选B。
26题：小灯泡忽亮忽暗是电路接触不良导致，电池没电会持续不亮，灯丝断了会不亮，故选A。
27题：排查电路故障首先应检查电路连接是否正常，即采用检查法，故选C。
28题：每次检测电路检测器前，将两个检测头互相接触，目的是检测电路检测器能否正常工作。
29题：纸杯、玻璃泡是绝缘体，回形针是导体，能使小灯泡发光，故选C。
30题：接线盒中任意两个接线柱都导通，最少需要3根导线，故选B。
31题：安全电压是不高于36V，选项中36伏符合要求，故选B。
32题：电路中电池的符号是“-|⊢”，对应选项A，故选A。
33题：改进建议：人体接触的开关部分应用绝缘材料制作（或用胶带将装置固定使之更稳固，合理即可）。
【答案】
B
C
A
A
B
C
B
A
C
检测电路检测器能否正常工作
C
B
B
A
人体接触的开关部分应用绝缘材料制作(或用胶带将装置固定使之更稳固，合理即可)
【知识点】
简单电路；导体与绝缘体；电路故障
【点评】
本题结合自制手电筒的实际场景，考查基础电学知识的应用，涵盖电路连接、故障排查、安全用电等内容，贴近生活，注重知识的实践运用，难度适中。
【难度系数】
0.5
