1. 如图 15 - 5 - 6 所示,在探究并联电路中的电流关系时,小明同学用电流表测出 $ a $、$ b $、$ c $ 三处的电流分别为 $ I_{a} = 0.5\ A $,$ I_{b} = 0.3\ A $,$ I_{c} = 0.2\ A $,在表格中记录数据后,下一步首先应该做的是()。

A.整理器材,结束实验
B.换用不同规格的小灯泡,再测出几组电流值
C.分析数据,得出结论
D.换用电流表的另一测量范围,再测出一组电流值

B

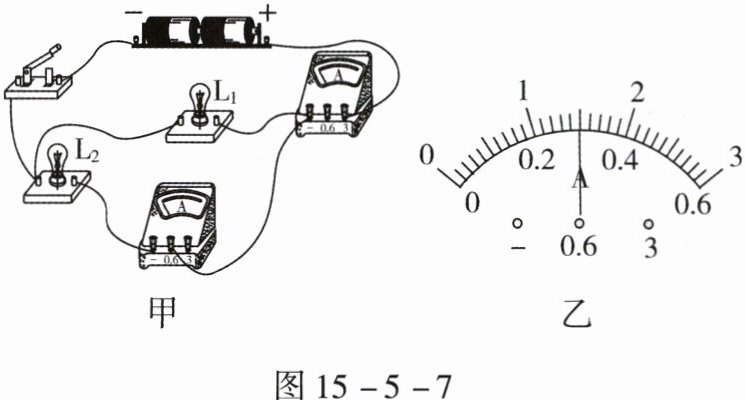

2. 如图 15 - 5 - 7 甲所示的实物电路中,当开关闭合时,两灯泡均发光,且两个完全相同的电流表指针偏转均如图 15 - 5 - 7 乙所示。下列判断正确的是()。

A.两灯泡串联,通过灯 $ L_{1} $ 的电流为 $ 0.3\ A $
B.两灯泡并联,通过灯 $ L_{1} $ 的电流为 $ 1.5\ A $
C.通过两灯的总电流为 $ 1.2\ A $
D.通过灯 $ L_{1} $ 的电流为 $ 1.2\ A $

D [解析]由实物图知,两灯并联，右侧电流表测干路电流，下方电流表测L₂支路电流，选项A错误;并联电路中，干路电流等于各支路电流之和，而两电流表指针偏转角度相同，所以干路电流表使用0~3A测量范围，由题图乙知，干路电流(两灯总电流之和)I=1.5A,选项C错误;支路电流表使用0~0.6A测量范围,所以I₂=0.3A，I₁=I - I₂=1.5A - 0.3A=1.2A,选项B错误,选项D正确。

3. 同学们利用如图 15 - 5 - 8 所示电路研究“并联电路中干路电流与各支路电流的关系”。

(1) 连接电路,闭合开关,发现小灯泡 $ L_{1} $ 亮、$ L_{2} $ 不亮,故障原因可能是。

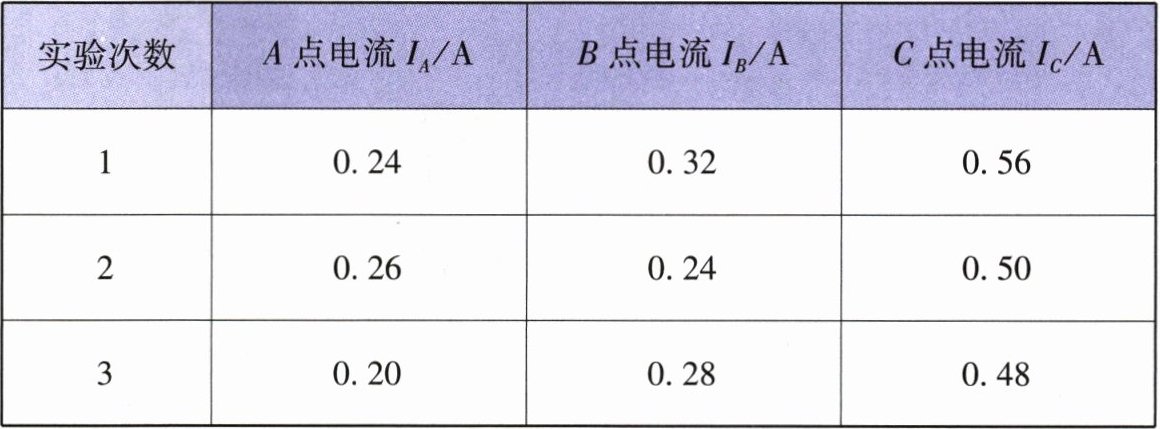

(2) 排除故障后,用电流表分别测出 $ A $、$ B $、$ C $ 三点的电流 $ I_{A} $、$ I_{B} $、$ I_{C} $,更换规格的小灯泡多次实验,数据记录在表格中。
| 实验次数 | $ A $ 点电流 $ I_{A}/A $ | $ B $ 点电流 $ I_{B}/A $ | $ C $ 点电流 $ I_{C}/A $ |
| :---: | :---: | :---: | :---: |
| 1 | 0.24 | 0.32 | 0.56 |
| 2 | 0.26 | 0.24 | 0.50 |
| 3 | 0.20 | 0.28 | 0.48 |

(3) 分析数据得出结论：。

(1)L₂断路(或L₂所在支路断路等)　
(2)不同
(3)并联电路中，干路电流等于各支路电流之和
