2025年学习质量监测九年级物理全一册人教版第47页答案
1. 在“探究串联电路中电流的规律”实验中,某同学用电流表分别测出图中 a、b、c 三处的电流大小,为了进一步探究 a、b、c 三处的电流大小有什么关系,他下一步的操作应该是(
D
)。

A.将电源两极对调,再次测量 a、b、c 三处的电流
B.改变开关 S 的位置,再次测量 a、b、c 三处的电流
C.将图中两只灯泡的位置互换,再次测量 a、b、c 三处的电流
D.换用不同规格的灯泡,再次测量 a、b、c 三处的电流

答案

D
2. 如图 15 - 5 - 4 所示,当开关$ S_1 $闭合、$S_2 $断开时,电流表 A 的示数为 0.24 A,则通过灯$ L_1 $的电流是
0.24
A,通过灯$ L_2 $的电流是
0.24
A；当$ S_1 $和$ S_2 $都闭合时,电流表的示数为 0.56 A,则此时通过灯$ L_1 $的电流是
0
A,通过灯$ L_2 $的电流是
0.56
A。

答案

0.24 0.24 0 0.56
3. 两个灯泡连接在由一个电源供电的电路中,用电流表测得通过灯泡$ L_1 $的电流为 0.2 A,通过灯泡$ L_2 $的电流为 0.2 A,由此可判断两个灯泡的连接方式是(
C
)。
A.一定是串联
B.一定是并联
C.可能是串联也可能是并联
D.以上说法都不对

答案

C

解析

- 串联电路中电流处处相等，若两灯泡串联，通过$L_1$和$L_2$的电流均为$0.2\ A$，符合条件。
并联电路中各支路电压相等，若两灯泡规格相同，电阻相等，由$I=\frac{U}{R}$可知，通过两灯泡的电流相等，均为$0.2\ A$，也符合条件。
综上，两灯泡可能是串联也可能是并联。
C

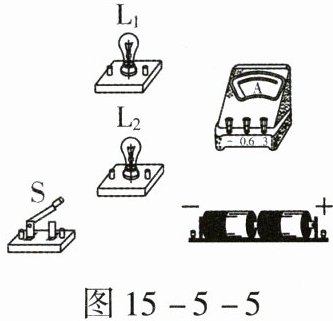

4. 按要求把图 15 - 5 - 5 中的实物元器件连接起来,使小灯泡$ L_1 $和$ L_2 $并联,电流表测量电路的总电流,开关控制整个电路。

答案


如图答15-5-1所示。图答1551
