2.学校为“助力校运动会”招募小小电子工程师,请你运用所学知识回答下列问题。(14分)
(1)小科想用一节电池和导线点亮小灯泡,请在右图中画出连接导线点亮小灯泡。

(2)小科在尝试点亮小灯泡时有一瞬间,电池很烫,可能原因是。
(3)小科成功点亮小灯泡后,想用开关控制小灯泡的亮灭,于是他找来了开关(如右图),但是发现图中圆圈部位材料缺失,他准备用身边的材料来代替,下列材料中能代替的是()。

A.小木块
B.金属回形针
C.卡纸
(4)小科还想用电路检测器检测接线盒,于是他找来制作电路检测器的材料,下列不是制作电路检测器必须用到的电路元件是()。
A.

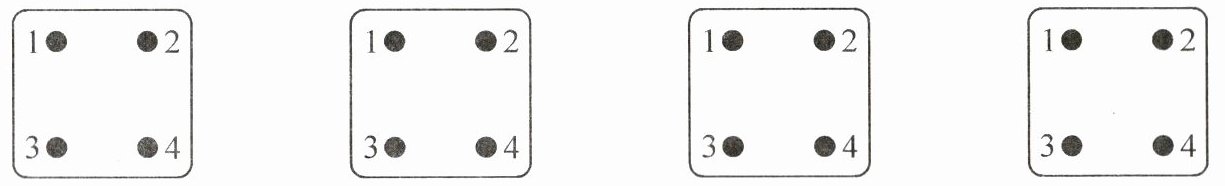

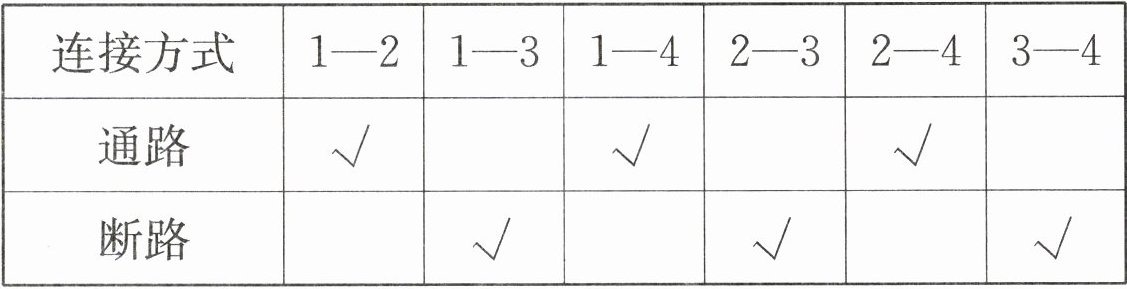

(5)小科用电路检测器检测接线盒内各接线柱之间的连接状态,结果如下表,请你根据测试结果,把接线盒内部可能的电路连接方式全部画出来。(4分)


(6)小科同学想制作一个既可以扇风又能照明的小风扇灯,两者由两个开关分别控制,能独立正常工作。制作前,他设计了三种不同的电路,其中符合要求的是()。

A.

电路短路
B
B




A

【分析】
本题围绕电路相关知识展开，需结合电路的通路、短路、导体与绝缘体、电路连接等知识点逐一分析各小题：
(1) 点亮小灯泡需形成闭合通路，将电池正、负极分别连接到小灯泡的两个接线端即可；
(2) 电池发烫是因为电路电流过大，短路时电流远大于正常通路，导致发热；
(3) 开关的连接部位需要导体导通电路，需判断选项材料的导电性；
(4) 明确电路检测器的组成元件，判断非必需元件；
(5) 根据接线盒测试结果，分析内部接线柱的连接关系；
(6) 要求两个用电器独立工作，需设计为并联电路，结合电路特点选择正确选项。
【解析】
(1) 点亮小灯泡的正确连接：将导线一端接电池正极，另一端接小灯泡金属螺纹；再用另一根导线连接电池负极和小灯泡金属底端，形成闭合通路，对应参考答案的img id=1；
(2) 电池发烫的原因是电路短路，短路时电路电阻极小，电流极大，电能转化为大量热能，导致电池发烫；
(3) 开关的圆圈部位需要导体导通电路，选项中只有金属回形针是导体，小木块、卡纸是绝缘体，无法导电，故选B；
(4) 电路检测器由电池、导线、小灯泡组成，不需要的元件对应选项B；
(5) 根据接线盒测试结果，接线柱1与2、1与4、2与4连通，3与其他接线柱不连通，内部电路连接方式如参考答案的img id=2、img id=3、img id=4、img id=5；
(6) 要求小风扇和照明灯独立工作，需采用并联电路，每个用电器支路各有独立开关控制，对应选项A。
【答案】

电路短路
B
B




A
【知识点】
电路短路、导体与绝缘体、并联电路
【点评】
本题结合实际应用考查电路基础知识点，涵盖电路连接、故障分析、元件选择、电路设计等，注重知识的实际运用，难度适中。
【难度系数】
0.5
