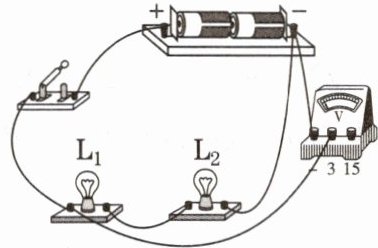

8.如图所示的电路中，开关S闭合时电压表测量的是（
A.电源电压
B.$\mathrm{L}_1$两端的电压
C.$\mathrm{L}_2$两端的电压
D.$\mathrm{L}_2$两端的电压和电源电压之和
B
）A.电源电压
B.$\mathrm{L}_1$两端的电压
C.$\mathrm{L}_2$两端的电压
D.$\mathrm{L}_2$两端的电压和电源电压之和
答案
8.B
解析
【分析】
要确定电压表测量的电压对象，需依据电压表的使用规则：电压表需并联在被测电路两端。解题时，先明确开关闭合后电路的连接方式，再观察电压表的两个接线柱所连接的电路部分，即可判断测量对象。
【解析】
开关S闭合后，电路中$\mathrm{L}_1$与$\mathrm{L}_2$串联。电压表的两个接线柱分别连接在$\mathrm{L}_1$的两端，说明电压表并联在$\mathrm{L}_1$两端，因此电压表测量的是$\mathrm{L}_1$两端的电压。
【答案】
B
【知识点】
电压表的使用；串联电路电压测量
【点评】
本题是基础电路分析题，核心是掌握电压表的连接规则，判断其并联的电路部分，属于电路入门的常见题型，难度较低。
【难度系数】
0.6
要确定电压表测量的电压对象，需依据电压表的使用规则：电压表需并联在被测电路两端。解题时，先明确开关闭合后电路的连接方式，再观察电压表的两个接线柱所连接的电路部分，即可判断测量对象。
【解析】
开关S闭合后，电路中$\mathrm{L}_1$与$\mathrm{L}_2$串联。电压表的两个接线柱分别连接在$\mathrm{L}_1$的两端，说明电压表并联在$\mathrm{L}_1$两端，因此电压表测量的是$\mathrm{L}_1$两端的电压。
【答案】
B
【知识点】
电压表的使用；串联电路电压测量
【点评】
本题是基础电路分析题，核心是掌握电压表的连接规则，判断其并联的电路部分，属于电路入门的常见题型，难度较低。
【难度系数】
0.6
9.［2026亳州模拟］物理老师说过:电流表在电路中相当于导线，电压表在电路中相当于断路。爱动脑筋的小强将完好的电流表、电压表、小灯泡连接成如图所示的电路，电源由两节新干电池组成，当开关闭合后，会出现
（
A.电压表示数接近3 V
B.电流表指针明显偏转
C.小灯泡发光
D.电池被烧坏
（
A
）A.电压表示数接近3 V
B.电流表指针明显偏转
C.小灯泡发光
D.电池被烧坏
答案
9.A
解析
【分析】
要解决此题，需牢记电流表和电压表在电路中的特性：电流表相当于导线，电压表相当于断路。本题中电流表、电压表、小灯泡串联接入电路，由于电压表电阻极大，电路近似断路，据此分析各元件的工作情况。
【解析】
根据电表特性：电压表串联在电路中时，电路电流几乎为零。因此：电流表中几乎无电流，指针不会明显偏转，B错误；小灯泡中无电流通过，不会发光，C错误；电路电流极小，电池不会被烧坏，D错误；此时电压表相当于直接接在电源两端，测量电源电压，两节新干电池总电压为1.5V×2=3V，所以电压表示数接近3V，A正确。
【答案】
A
【知识点】
电流表的使用、电压表的使用
【点评】
本题考查电流表和电压表的电路特性，核心是理解电压表串联在电路中的作用，属于基础电路分析题，需掌握电表的使用规则。
【难度系数】
0.5
要解决此题，需牢记电流表和电压表在电路中的特性：电流表相当于导线，电压表相当于断路。本题中电流表、电压表、小灯泡串联接入电路，由于电压表电阻极大，电路近似断路，据此分析各元件的工作情况。
【解析】
根据电表特性：电压表串联在电路中时，电路电流几乎为零。因此：电流表中几乎无电流，指针不会明显偏转，B错误；小灯泡中无电流通过，不会发光，C错误；电路电流极小，电池不会被烧坏，D错误；此时电压表相当于直接接在电源两端，测量电源电压，两节新干电池总电压为1.5V×2=3V，所以电压表示数接近3V，A正确。
【答案】
A
【知识点】
电流表的使用、电压表的使用
【点评】
本题考查电流表和电压表的电路特性，核心是理解电压表串联在电路中的作用，属于基础电路分析题，需掌握电表的使用规则。
【难度系数】
0.5

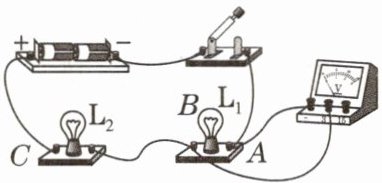

10.如图所示，灯$\mathrm{L}_1$与灯$\mathrm{L}_2$串联，先用电压表测灯$\mathrm{L}_1$两端电压，再测灯$\mathrm{L}_2$两端电压时，只将电压表接A点的一端改接到C点，这种接法
不正确
（填“正确”或“不正确”），因为电压表的正、负接线柱接反
。答案
10.不正确；电压表的正、负接线柱接反
解析
【分析】
要判断该接法是否正确，需依据电压表的使用规则：电流必须从电压表的正接线柱流入，负接线柱流出。首先明确电路电流路径：电源正极→L₂的C端→L₂→L₂另一端→L₁的B端→L₁→L₁的A端→开关→电源负极。测L₁两端电压时，电压表正接线柱应接靠近电流流入的B端，负接线柱接靠近电流流出的A端；若测L₂两端电压，L₂的电流流入端是C，流出端是L₂另一端，电压表正接线柱应接C，负接线柱接L₂另一端。题目中将接A的一端改接C，会导致电压表正负接线柱接反，违反使用规则。
【解析】
电压表的正确使用要求电流从正接线柱流入、负接线柱流出。由电路可知，电流从电源正极出发，依次经过L₂、L₁、开关回到电源负极，因此L₂的C端为电流流入端，L₁的A端为电流流出端。当测L₁两端电压时，电压表接线正确；若要测L₂两端电压，需将电压表正接线柱接C（电流流入端），负接线柱接L₂的另一端。题目中仅将电压表接A的一端改接到C，此时电压表的负接线柱接到了电流流入的C端，正接线柱仍在原位置，导致电流从电压表负接线柱流入、正接线柱流出，正负接线柱接反，因此这种接法不正确。
【答案】
不正确；电压表的正、负接线柱接反
【知识点】
电压表的使用；串联电路电压
【点评】
本题考查电压表的正确使用方法，核心是掌握电压表正负接线柱的接法要求，需结合电路电流流向分析接线是否合规，属于基础题型。
【难度系数】
0.6
要判断该接法是否正确，需依据电压表的使用规则：电流必须从电压表的正接线柱流入，负接线柱流出。首先明确电路电流路径：电源正极→L₂的C端→L₂→L₂另一端→L₁的B端→L₁→L₁的A端→开关→电源负极。测L₁两端电压时，电压表正接线柱应接靠近电流流入的B端，负接线柱接靠近电流流出的A端；若测L₂两端电压，L₂的电流流入端是C，流出端是L₂另一端，电压表正接线柱应接C，负接线柱接L₂另一端。题目中将接A的一端改接C，会导致电压表正负接线柱接反，违反使用规则。
【解析】
电压表的正确使用要求电流从正接线柱流入、负接线柱流出。由电路可知，电流从电源正极出发，依次经过L₂、L₁、开关回到电源负极，因此L₂的C端为电流流入端，L₁的A端为电流流出端。当测L₁两端电压时，电压表接线正确；若要测L₂两端电压，需将电压表正接线柱接C（电流流入端），负接线柱接L₂的另一端。题目中仅将电压表接A的一端改接到C，此时电压表的负接线柱接到了电流流入的C端，正接线柱仍在原位置，导致电流从电压表负接线柱流入、正接线柱流出，正负接线柱接反，因此这种接法不正确。
【答案】
不正确；电压表的正、负接线柱接反
【知识点】
电压表的使用；串联电路电压
【点评】
本题考查电压表的正确使用方法，核心是掌握电压表正负接线柱的接法要求，需结合电路电流流向分析接线是否合规，属于基础题型。
【难度系数】
0.6
11.新装置 如图所示的为多用途“演示教学电表”的简化表盘及接线情况，此时所测的物理量是
电压
，测量范围是0～2.5 V
，示数为1 V
。答案
11.电压；0～2.5 V；1 V
解析
【分析】
要确定所测物理量、测量范围和示数，需先通过接线柱判断电表类型与量程，再结合量程对应表盘刻度计算示数。首先观察接线情况，电表接了“-”和标注“V”的“2.5V”接线柱，说明是电压表，用于测量电压；接线柱标注“2.5V”，因此测量范围为0～2.5V；表盘刻度对应2.5V量程时，表盘0～10的刻度对应2.5V，每大格代表0.25V，指针指向刻度4处，据此计算示数。
【解析】
1. 判断所测物理量：电表接线柱接“-”和“2.5V”，接线柱标注“V”，说明该电表是电压表，此时测量的物理量是电压。
2. 确定测量范围：接线柱标注“2.5V”，所以测量范围为0～2.5 V。
3. 计算示数：2.5V量程对应表盘0～10的刻度，每大格代表的电压值为$\frac{2.5V}{10}=0.25V$；指针指向刻度4处，因此示数为$4×0.25V=1V$。
【答案】
电压；0～2.5 V；1 V
【知识点】
电压表的使用、电表读数
【点评】
本题考查电压表的类型判断、量程识别和读数，属于基础题，需掌握电压表接线柱与量程的对应关系及读数方法。
【难度系数】
0.4
要确定所测物理量、测量范围和示数，需先通过接线柱判断电表类型与量程，再结合量程对应表盘刻度计算示数。首先观察接线情况，电表接了“-”和标注“V”的“2.5V”接线柱，说明是电压表，用于测量电压；接线柱标注“2.5V”，因此测量范围为0～2.5V；表盘刻度对应2.5V量程时，表盘0～10的刻度对应2.5V，每大格代表0.25V，指针指向刻度4处，据此计算示数。
【解析】
1. 判断所测物理量：电表接线柱接“-”和“2.5V”，接线柱标注“V”，说明该电表是电压表，此时测量的物理量是电压。
2. 确定测量范围：接线柱标注“2.5V”，所以测量范围为0～2.5 V。
3. 计算示数：2.5V量程对应表盘0～10的刻度，每大格代表的电压值为$\frac{2.5V}{10}=0.25V$；指针指向刻度4处，因此示数为$4×0.25V=1V$。
【答案】
电压；0～2.5 V；1 V
【知识点】
电压表的使用、电表读数
【点评】
本题考查电压表的类型判断、量程识别和读数，属于基础题，需掌握电压表接线柱与量程的对应关系及读数方法。
【难度系数】
0.4
12. [2026厦门模拟改编]如图所示，电源电压为3 V，请根据闭合开关后的现象分析故障。（电路中只有一处故障且发生在灯L₁或L₂上）
(1)若灯L₁不发光，L₂发光，则电路故障可能是
(2)若灯L₁、L₂均不发光，电压表示数为3 V，则电路故障可能是
(3)若灯L₁、L₂均不发光，电压表无示数，则电路故障可能是
(1)若灯L₁不发光，L₂发光，则电路故障可能是
L₁短路
。(2)若灯L₁、L₂均不发光，电压表示数为3 V，则电路故障可能是
L₁断路
。(3)若灯L₁、L₂均不发光，电压表无示数，则电路故障可能是
L₂断路
。答案
12.(1)$\mathrm{L}_1$短路 (2)$\mathrm{L}_1$断路 (3)$\mathrm{L}_2$断路
解析
【分析】首先明确电路结构：L₁与L₂串联，电流表测电路中的电流，电压表并联在L₁两端，测L₁的电压。电路故障仅一处，发生在L₁或L₂上。结合灯泡发光情况、电压表示数变化，逐一分析故障：
1. 当L₂发光时，说明电路为通路，L₁不发光则是L₁短路；
2. 两灯都不发光，说明电路断路，电压表示数等于电源电压，说明电压表两端能连通电源，故L₁断路；
3. 两灯都不发光，电路断路，电压表无示数，说明电压表无法连通电源，故L₂断路。
【解析】
(1) 若L₂发光，说明电路是通路，电流表有电流；L₁不发光，说明L₁被短路，此时电流不经过L₁，直接通过短路的L₁，L₂仍有电流通过发光，故故障为L₁短路。
(2) 若两灯均不发光，说明电路断路；电压表示数为3V（等于电源电压），说明电压表的两个接线柱能与电源两极连通，因此故障是L₁断路，此时电压表串联在电路中，测电源电压，电路中电流几乎为0，两灯都不发光。
(3) 若两灯均不发光，电路断路；电压表无示数，说明电压表的接线柱无法与电源两极连通，因此故障是L₂断路，此时整个电路断开，电压表无法接到电源两端，故无示数，两灯都不发光。
【答案】
(1) $\mathrm{L}_1$短路；(2) $\mathrm{L}_1$断路；(3) $\mathrm{L}_2$断路
【知识点】
串联电路故障分析；电压表的使用；电流表的使用
【点评】
本题考查串联电路的故障分析，需结合灯泡工作状态和电表示数变化判断故障类型，是电学基础题型，需掌握短路、断路时电路的特点。
【难度系数】
0.5
1. 当L₂发光时，说明电路为通路，L₁不发光则是L₁短路；
2. 两灯都不发光，说明电路断路，电压表示数等于电源电压，说明电压表两端能连通电源，故L₁断路；
3. 两灯都不发光，电路断路，电压表无示数，说明电压表无法连通电源，故L₂断路。
【解析】
(1) 若L₂发光，说明电路是通路，电流表有电流；L₁不发光，说明L₁被短路，此时电流不经过L₁，直接通过短路的L₁，L₂仍有电流通过发光，故故障为L₁短路。
(2) 若两灯均不发光，说明电路断路；电压表示数为3V（等于电源电压），说明电压表的两个接线柱能与电源两极连通，因此故障是L₁断路，此时电压表串联在电路中，测电源电压，电路中电流几乎为0，两灯都不发光。
(3) 若两灯均不发光，电路断路；电压表无示数，说明电压表的接线柱无法与电源两极连通，因此故障是L₂断路，此时整个电路断开，电压表无法接到电源两端，故无示数，两灯都不发光。
【答案】
(1) $\mathrm{L}_1$短路；(2) $\mathrm{L}_1$断路；(3) $\mathrm{L}_2$断路
【知识点】
串联电路故障分析；电压表的使用；电流表的使用
【点评】
本题考查串联电路的故障分析，需结合灯泡工作状态和电表示数变化判断故障类型，是电学基础题型，需掌握短路、断路时电路的特点。
【难度系数】
0.5
13.如图所示的是小安所连的电路，他要测量小灯泡$\mathrm{L}_2$两端的电压。
(1)请你找出连错的导线，在这根导线上画“×”，并用笔画出一根正确连接的导线。
(2)在方框里画出正确连线后对应的电路图。
(1)请你找出连错的导线，在这根导线上画“×”，并用笔画出一根正确连接的导线。
(2)在方框里画出正确连线后对应的电路图。
答案
13.解：(1)如图甲所示。(2)如图乙所示。
解析
【分析】
要测量小灯泡$\mathrm{L}_2$两端的电压，需遵循电压表的使用规则：①电压表应并联在被测用电器两端；②电流从电压表正接线柱流入、负接线柱流出；③选择合适量程（本题电源为2节干电池，总电压3V，选0~3V量程）。先观察实物电路：原电路中$\mathrm{L}_1$与$\mathrm{L}_2$串联，主电路连接正确，但电压表未并联在$\mathrm{L}_2$两端，需调整错误导线，使电压表满足使用要求。
【解析】
(1) 错误导线为甲图中连接$\mathrm{L}_1$右端与$\mathrm{L}_2$左端的导线（图中打“×”处）。正确连接：将电压表的负接线柱与$\mathrm{L}_2$的左端相连，电压表的正接线柱（接3V量程）与$\mathrm{L}_2$的右端相连，使电压表并联在$\mathrm{L}_2$两端，符合电流正进负出的要求。
(2) 正确电路图：电源、开关、$\mathrm{L}_1$、$\mathrm{L}_2$依次串联，电压表并联在$\mathrm{L}_2$两端，对应题目中乙图的电路结构。
【答案】
(1) 实物图修改如甲图（错线打×，正确连线为电压表负接线柱接$\mathrm{L}_2$左端、正接线柱接$\mathrm{L}_2$右端）；(2) 电路图如乙图所示。
【知识点】
电压表的使用、串联电路电压测量、实物电路连接
【点评】
本题考查电压表的正确使用，是电学基础题型，核心是掌握电压表并联、正进负出的规则，易错点为电压表的连接位置判断。
【难度系数】
0.6
要测量小灯泡$\mathrm{L}_2$两端的电压，需遵循电压表的使用规则：①电压表应并联在被测用电器两端；②电流从电压表正接线柱流入、负接线柱流出；③选择合适量程（本题电源为2节干电池，总电压3V，选0~3V量程）。先观察实物电路：原电路中$\mathrm{L}_1$与$\mathrm{L}_2$串联，主电路连接正确，但电压表未并联在$\mathrm{L}_2$两端，需调整错误导线，使电压表满足使用要求。
【解析】
(1) 错误导线为甲图中连接$\mathrm{L}_1$右端与$\mathrm{L}_2$左端的导线（图中打“×”处）。正确连接：将电压表的负接线柱与$\mathrm{L}_2$的左端相连，电压表的正接线柱（接3V量程）与$\mathrm{L}_2$的右端相连，使电压表并联在$\mathrm{L}_2$两端，符合电流正进负出的要求。
(2) 正确电路图：电源、开关、$\mathrm{L}_1$、$\mathrm{L}_2$依次串联，电压表并联在$\mathrm{L}_2$两端，对应题目中乙图的电路结构。
【答案】
(1) 实物图修改如甲图（错线打×，正确连线为电压表负接线柱接$\mathrm{L}_2$左端、正接线柱接$\mathrm{L}_2$右端）；(2) 电路图如乙图所示。
【知识点】
电压表的使用、串联电路电压测量、实物电路连接
【点评】
本题考查电压表的正确使用，是电学基础题型，核心是掌握电压表并联、正进负出的规则，易错点为电压表的连接位置判断。
【难度系数】
0.6
14. 科学推理 在如图所示的电路中，①②③是三块电表。若闭合开关后灯$\mathrm{L}_1$与$\mathrm{L}_2$串联，则
②
是电流表；若闭合开关后灯$\mathrm{L}_1$与$\mathrm{L}_2$并联，则②
是电压表。（均填“①”“②”或“③”）答案
14.②；②
解析
【分析】
要判断电表类型，需明确电流表相当于导线（串联在电路中）、电压表相当于开路（并联在电路中）。当L₁与L₂串联时，电流只有一条路径，需让电流依次经过L₁、L₂，因此只有电表②需允许电流通过（为电流表），电表①、③需阻断电流（为电压表）；当L₁与L₂并联时，电流有两条独立路径，需让L₁和L₂两端都接电源两极，此时电表②需阻断电流（为电压表），电表①、③为电流表，保证两条支路独立工作。
【解析】
1. 串联状态：闭合开关后，若L₁、L₂串联，电流路径为：电源正极→L₁→L₂→电表②→开关→电源负极，仅一条通路，因此电表②是电流表（允许电流通过），电表①、③为电压表（避免短路其他支路）。
2. 并联状态：闭合开关后，若L₁、L₂并联，电流分为两条支路：支路1为电源正极→L₁→电源负极；支路2为电源正极→电表①→L₂→电表③→电源负极，此时电表②为电压表（避免电源短路），保证两条支路正常工作。
【答案】
②；②
【知识点】
串联电路、并联电路、电表的使用
【点评】
本题结合串并联电路特点考查电表的作用，需根据电流路径判断电表类型，是电路基础题型，需掌握电流表、电压表的连接规则。
【难度系数】
0.3
要判断电表类型，需明确电流表相当于导线（串联在电路中）、电压表相当于开路（并联在电路中）。当L₁与L₂串联时，电流只有一条路径，需让电流依次经过L₁、L₂，因此只有电表②需允许电流通过（为电流表），电表①、③需阻断电流（为电压表）；当L₁与L₂并联时，电流有两条独立路径，需让L₁和L₂两端都接电源两极，此时电表②需阻断电流（为电压表），电表①、③为电流表，保证两条支路独立工作。
【解析】
1. 串联状态：闭合开关后，若L₁、L₂串联，电流路径为：电源正极→L₁→L₂→电表②→开关→电源负极，仅一条通路，因此电表②是电流表（允许电流通过），电表①、③为电压表（避免短路其他支路）。
2. 并联状态：闭合开关后，若L₁、L₂并联，电流分为两条支路：支路1为电源正极→L₁→电源负极；支路2为电源正极→电表①→L₂→电表③→电源负极，此时电表②为电压表（避免电源短路），保证两条支路正常工作。
【答案】
②；②
【知识点】
串联电路、并联电路、电表的使用
【点评】
本题结合串并联电路特点考查电表的作用，需根据电流路径判断电表类型，是电路基础题型，需掌握电流表、电压表的连接规则。
【难度系数】
0.3
