第3节 串联电路和并联电路
知识生成·探究
情境创设
思考与实践:使灯泡发光的电路连接方式
用如图所示的元器件组成电路,要想让两个小灯泡都发光,可以有几种接法?
请根据所学知识进行设计,并分别用笔画线表示导线,将所给元器件连接成完整电路。

1.串联和并联的比较
连接方式 串联 并联

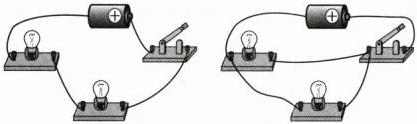

概念 用电器依次相连，然后接到电路中 用电器的两端分别连在一起，然后接到电路中
实物图
电路图
电流路径 有条 至少有条
2.干路和支路

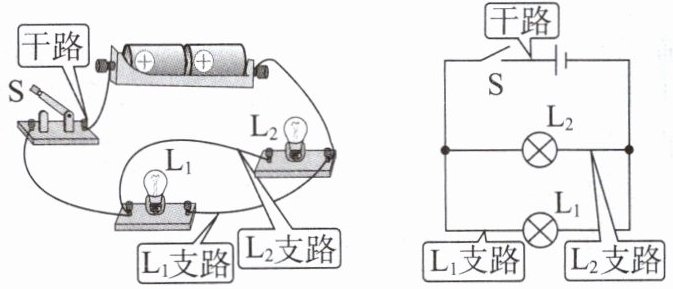

(1)干路:如图所示,并联电路中两个用电器的那部分电路叫干路。
(2)支路:如图所示,并联电路中两个用电器使用的那部分电路叫支路。

1.一 两
2.(1)共用 (2)单独

例1 关于如图所示的电路，下列判断正确的是（）


A.只闭合开关$S_1$时，灯泡$L_1$、$L_2$并联
B.只闭合开关$S_2$时，灯泡$L_2$、$L_3$并联
C.只闭合开关$S_2$、$S_3$时，灯泡$L_2$、$L_3$串联
D.闭合所有开关时，灯泡$L_1$、$L_2$并联，$L_3$被短路

D

学习任务二 连接串联电路和并联电路
|实验探究|
连接串联电路和并联电路
[实验过程]

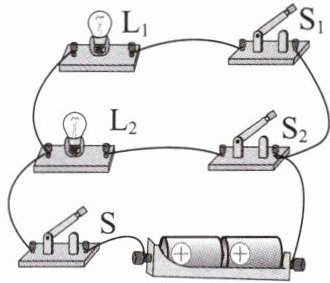

(1)按照下图所示连接串联电路。同时闭合开关$S_1$、$S_2$、$S_3$，两个小灯泡；只断开$S_1$，两个小灯泡；只断开$S_2$，两个小灯泡；只断开$S_3$，两个小灯泡。
(均选填“都亮”或“都不亮”)

(2)按照下图所示连接并联电路。同时闭合开关$S$、$S_1$、$S_2$，两个灯泡；只断开$S$，两个灯泡；只断开$S_1$，不亮；只断开$S_2$，不亮。(前两空选填“都亮”或“都不亮”，后两空选填“$L_1$”或“$L_2$”)

|探究归纳|
1.在串联电路中，开关可以控制所有用电器，开关的位置对它控制的电路无影响；在并联电路中，干路开关可以控制所有用电器，支路开关只能控制其所在支路的用电器。
2.在串联电路中，各用电器工作，若其中一个断开，则其他用电器均无法工作；在并联电路中，各支路用电器，若其中一个断开，则其他用电器可照常工作。
(均选填“互不影响”或“相互影响”)

(1)都亮 都不亮 都不亮 都不亮
(2)都亮 都不亮 $L_1$ $L_2$
2.相互影响 互不影响
