9.（真实情境）某船上装有平衡警示电路，其中S为重力开关，金属片M可绕O点自由转动。当船水平时，M在a、b中间；当船左倾到一定程度时，绿灯亮、电铃响；当船右倾到一定程度时，红灯亮、电铃响。请完成电路图。

9.【解】如图所示。

四、实验探究题（22分）
10. 某学习小组一起探究并联电路电流规律的实验。

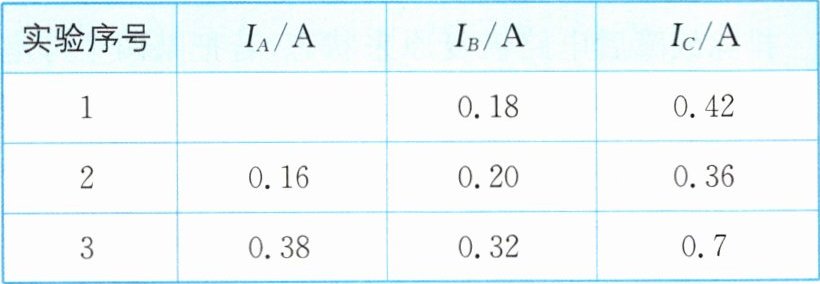

实验序号 | $I_A/A$ | $I_B/A$ | $I_C/A$
1 | | 0.18 | 0.42
2 | 0.16 | 0.20 | 0.36
3 | 0.38 | 0.32 | 0.7

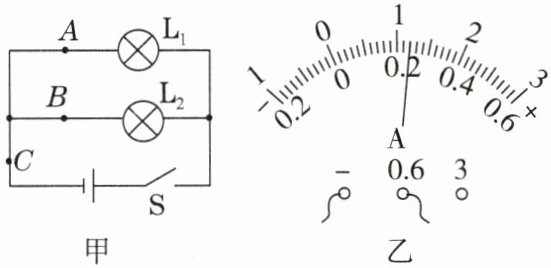

(1)小德用如图甲所示的电路来探究并联电路电流的规律，需测量A、B、C三处的电流。
①实验时要注意：连接电路时，开关应处于状态。
②连接好电路图后，测量A处的电流时，电流表示数如图乙所示，是A；
③为使结论更具备普遍性，下一步最好选择的灯泡进行实验。
④将测量结果记录在表格中。分析表格中的数据，得出的结论是。

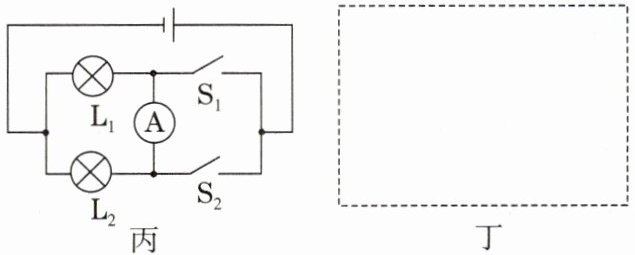

(2)小荣想比较并联电路中各支路电流大小时按照图丙所示的电路测量，她认为只闭合$S_1$测出$L_2$中的电流$I_1$，只闭合$S_2$测出$L_1$中的电流$I_2$，比较$I_1$和$I_2$的大小即可完成实验。请你评估：她的方案（填“可行”或“不可行”）的，理由是。

(3)小德发现利用图丙电路中的器材可以测量各支路的电流大小。请你帮小德在图丁的虚线框中，设计出一个可测出各支路电流的电路图。

10.【解】(1)①断开 ②0.24 ③不同规格 ④并联电路中，干路电流等于各支路电流之和
(2)不可行；电流表会出现指针反偏的现象，无法测出其中一个灯泡中的电流
(3)如图所示。

五、综合题（20分）

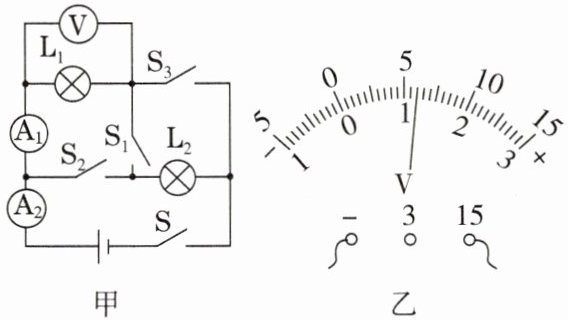

11. ★★★ 如图甲所示的电路中，电源电压恒定。当S₁断开，S、S₂、S₃闭合时，电流表A₁的示数为0.4 A，电流表A₂的示数为0.5 A，电压表示数如图乙所示。则：
(1)通过灯泡L₂的电流是多少？
(2)灯泡L₂两端的电压和电源电压各是多少？
(3)当断开开关S₂和S₃、闭合开关S和S₁时，电压表指针的偏转角度仍如图乙所示，灯泡L₂两端的电压是多少？

11.【解】(1)由图甲可知，当$\mathrm{S}_1$断开，$\mathrm{S}$、$\mathrm{S}_2$、$\mathrm{S}_3$闭合时，两灯泡并联，电压表测灯泡$\mathrm{L}_1$两端的电压，电流表$\mathrm{A}_1$测通过灯泡$\mathrm{L}_1$的电流，电流表$\mathrm{A}_2$测干路电流，则通过灯泡$\mathrm{L}_1$的电流$I_1=0.4\ \mathrm{A}$，干路电流$I=0.5\ \mathrm{A}$，由并联电路的电流规律可得，通过灯泡$\mathrm{L}_2$的电流$I_2=I-I_1=0.5\ \mathrm{A}-0.4\ \mathrm{A}=0.1\ \mathrm{A}$。
(2)由图乙可知，电压表所选的量程为0~15 V，则其示数为6 V，即灯泡$\mathrm{L}_1$两端的电压$U_1=6\ \mathrm{V}$，由并联电路的电压规律可知，灯泡$\mathrm{L}_2$两端的电压$U_2=U_1=6\ \mathrm{V}$，电源电压$U=U_1=6\ \mathrm{V}$。
(3)由图甲可知，当断开开关$\mathrm{S}_2$和$\mathrm{S}_3$、闭合开关$\mathrm{S}$和$\mathrm{S}_1$时，两灯泡串联，电压表测灯泡$\mathrm{L}_1$两端的电压，因为串联电路两端的总电压等于各部分电路两端的电压之和，所以灯泡$\mathrm{L}_1$两端的电压小于电源电压，则此时电压表所选的量程为0~3 V，由图乙可知，此时电压表的示数即灯泡$\mathrm{L}_1$两端的电压$U_1'=1.2\ \mathrm{V}$，则灯泡$\mathrm{L}_2$两端的电压$U_2'=U-U_1'=6\ \mathrm{V}-1.2\ \mathrm{V}=4.8\ \mathrm{V}$。
