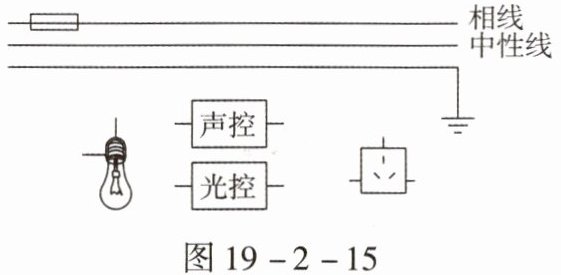

6.请将图19-2-15中的光控开关、声控开关和灯泡用笔画线表示导线正确连入电路,设计出只有在光线很暗且有声音时灯才亮的楼道灯自动控制电路,同时安装一个不受开关控制的三孔插座。
答案
6. 如图答19-2-4所示。
解析
【分析】
要实现“只有光线很暗且有声音时灯才亮”，需将声控开关和光控开关串联，共同控制灯泡，且开关应接在相线上，保证断开开关时灯泡不带电；三孔插座需不受开关控制，应遵循“左零右火上接地”的规则并联在电路中，确保插座正常供电。
【解析】
1. 灯泡与开关的连接：相线先串联接入声控开关和光控开关，再连接到灯泡的顶端金属点，灯泡的螺旋套接中性线，这样只有两个开关都闭合（光线暗且有声音）时，电路导通，灯泡发光，且开关断开时灯泡与相线断开，符合安全用电要求。
2. 三孔插座的连接：三孔插座的左孔接中性线，右孔接相线，上孔接地线，这样插座不受开关控制，可正常供电，符合家庭电路中三孔插座的接线规则。
【答案】
如图答19-2-4所示。
【知识点】
家庭电路连接；开关与用电器连接；三孔插座接法
【点评】
本题考查家庭电路的连接，需结合串联电路特点理解声控、光控开关的连接方式，同时牢记三孔插座“左零右火上接地”的接线规则，属于基础应用类题目。
【难度系数】
0.5
要实现“只有光线很暗且有声音时灯才亮”，需将声控开关和光控开关串联，共同控制灯泡，且开关应接在相线上，保证断开开关时灯泡不带电；三孔插座需不受开关控制，应遵循“左零右火上接地”的规则并联在电路中，确保插座正常供电。
【解析】
1. 灯泡与开关的连接：相线先串联接入声控开关和光控开关，再连接到灯泡的顶端金属点，灯泡的螺旋套接中性线，这样只有两个开关都闭合（光线暗且有声音）时，电路导通，灯泡发光，且开关断开时灯泡与相线断开，符合安全用电要求。
2. 三孔插座的连接：三孔插座的左孔接中性线，右孔接相线，上孔接地线，这样插座不受开关控制，可正常供电，符合家庭电路中三孔插座的接线规则。
【答案】
如图答19-2-4所示。
【知识点】
家庭电路连接；开关与用电器连接；三孔插座接法
【点评】
本题考查家庭电路的连接，需结合串联电路特点理解声控、光控开关的连接方式，同时牢记三孔插座“左零右火上接地”的接线规则，属于基础应用类题目。
【难度系数】
0.5

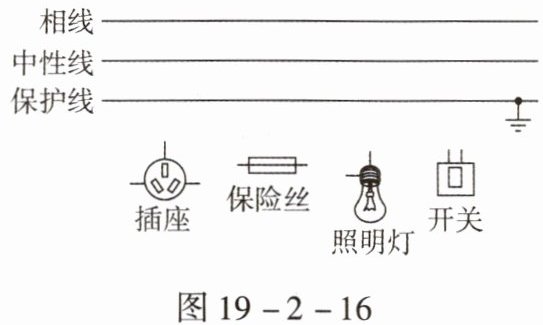

7.小明同学学习了初中电学知识,他想试着在家里的车库中安装一个配有保险丝的三孔插座以及一盏照明灯。请你在图19-2-16中用笔画线表示导线将插座、保险丝、照明灯以及开关连入电路。
答案
7. 如图答19-2-5所示。
解析
【分析】
要正确连接家庭电路中的三孔插座和照明灯，需牢记安全用电规则：三孔插座遵循“左零右火上接地”，保险丝应串联在相线（火线）上；照明灯的开关需接在相线上，再连接灯泡顶端，灯泡螺旋套接中性线，确保断开开关时灯泡不带电，保障安全。连接时，需将各元件对应接入相线、中性线、保护线（地线）。
【解析】
1. 三孔插座连接：插座的上孔接保护线（地线），左孔接中性线，右孔通过保险丝连接到相线，保险丝串联在火线上，熔断时可切断插座的火线，保障用电安全。
2. 照明灯连接：开关的一端接相线，另一端连接灯泡的顶端金属点，灯泡的螺旋套接中性线，断开开关时，灯泡与火线断开，避免触电风险。
【答案】
【知识点】
家庭电路连接；安全用电原则
【点评】
本题考查家庭电路中插座和照明灯的正确连接，需掌握安全用电的基本规则，属于基础应用类题目，注重实际操作的规范性。
【难度系数】
0.6
要正确连接家庭电路中的三孔插座和照明灯，需牢记安全用电规则：三孔插座遵循“左零右火上接地”，保险丝应串联在相线（火线）上；照明灯的开关需接在相线上，再连接灯泡顶端，灯泡螺旋套接中性线，确保断开开关时灯泡不带电，保障安全。连接时，需将各元件对应接入相线、中性线、保护线（地线）。
【解析】
1. 三孔插座连接：插座的上孔接保护线（地线），左孔接中性线，右孔通过保险丝连接到相线，保险丝串联在火线上，熔断时可切断插座的火线，保障用电安全。
2. 照明灯连接：开关的一端接相线，另一端连接灯泡的顶端金属点，灯泡的螺旋套接中性线，断开开关时，灯泡与火线断开，避免触电风险。
【答案】
【知识点】
家庭电路连接；安全用电原则
【点评】
本题考查家庭电路中插座和照明灯的正确连接，需掌握安全用电的基本规则，属于基础应用类题目，注重实际操作的规范性。
【难度系数】
0.6

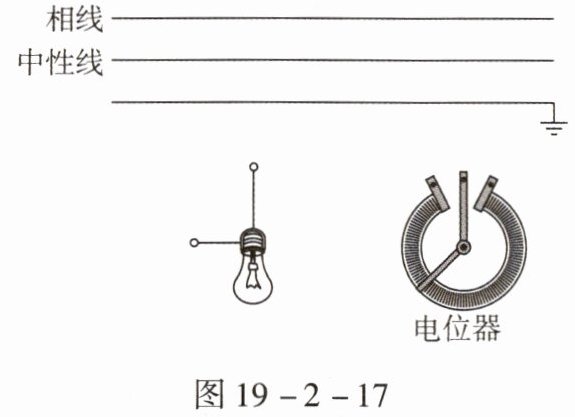

8.把图19-2-17中的灯泡按安全用电原则接入电路。要求:电位器控制灯泡的亮度,当电位器滑片顺时针转动时,灯泡亮度变亮。
答案
8. 如图答19-2-6所示。
【解析】电位器能控制灯泡的亮度,则电位器应与灯泡串联,根据安全用电原则,电位器应接在相线与灯泡之间;电位器滑片顺时针转动时,灯泡亮度变亮,说明接入电路的电阻值变小,故应将中间和左侧接线柱接入电路。
解析
【分析】
要完成灯泡的安全用电连接，需结合两个要点：一是安全用电原则，控制用电器的开关（本题中电位器兼具变阻器和开关功能）应接在相线上，保证断开时用电器不带电；二是电位器控制亮度的原理，电位器与灯泡串联才能改变电流，且滑片顺时针转时灯泡变亮，说明接入电阻变小，需选择合适接线柱使滑片顺时针转时接入电阻丝长度缩短。
【解析】
1. 安全用电要求：控制灯泡的电位器应接在相线与灯泡之间，断开电位器时，灯泡与相线断开，避免触电；
2. 电路连接逻辑：电位器与灯泡串联，通过改变自身电阻调整电路电流，从而控制灯泡亮度；
3. 电位器接线选择：滑片顺时针转动时灯泡变亮，说明接入电阻变小，因此将电位器的中间接线柱和左侧接线柱接入电路，此时滑片顺时针转，接入的电阻丝长度缩短，电阻减小，电流增大，灯泡变亮；
4. 灯泡接线：灯泡的螺旋套接中性线，顶端金属点连接电位器输出端，灯泡另一端与中性线相连，电位器输入端接相线，完成电路。
【答案】
【知识点】
安全用电、变阻器应用、家庭电路连接
【点评】
本题结合实际应用考查家庭电路安全连接和变阻器工作原理，需掌握安全用电原则和变阻器的工作原理，是基础应用类题目，注重理论与实际结合。
【难度系数】
0.5
要完成灯泡的安全用电连接，需结合两个要点：一是安全用电原则，控制用电器的开关（本题中电位器兼具变阻器和开关功能）应接在相线上，保证断开时用电器不带电；二是电位器控制亮度的原理，电位器与灯泡串联才能改变电流，且滑片顺时针转时灯泡变亮，说明接入电阻变小，需选择合适接线柱使滑片顺时针转时接入电阻丝长度缩短。
【解析】
1. 安全用电要求：控制灯泡的电位器应接在相线与灯泡之间，断开电位器时，灯泡与相线断开，避免触电；
2. 电路连接逻辑：电位器与灯泡串联，通过改变自身电阻调整电路电流，从而控制灯泡亮度；
3. 电位器接线选择：滑片顺时针转动时灯泡变亮，说明接入电阻变小，因此将电位器的中间接线柱和左侧接线柱接入电路，此时滑片顺时针转，接入的电阻丝长度缩短，电阻减小，电流增大，灯泡变亮；
4. 灯泡接线：灯泡的螺旋套接中性线，顶端金属点连接电位器输出端，灯泡另一端与中性线相连，电位器输入端接相线，完成电路。
【答案】
【知识点】
安全用电、变阻器应用、家庭电路连接
【点评】
本题结合实际应用考查家庭电路安全连接和变阻器工作原理，需掌握安全用电原则和变阻器的工作原理，是基础应用类题目，注重理论与实际结合。
【难度系数】
0.5
