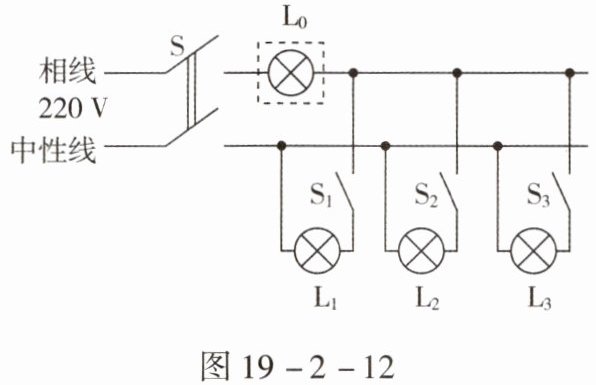

2. 电工师傅常用一只额定电压为220 V的灯泡L₀(检验灯泡)取代保险丝来检查新安装的照明电路中每个支路的情况，如图19 -2 -12所示。当S闭合后，分别闭合支路开关S₁、S₂、S₃(每次只能闭合其中之一)时，可能出现以下三种情况，试判断(均选填“短路”“断路”或“正常”)：
(1)L₀不亮，说明该支路
(2)L₀正常发光，说明该支路
(3)L₀发光呈暗红色，说明该支路
(1)L₀不亮，说明该支路
断路
。(2)L₀正常发光，说明该支路
短路
。(3)L₀发光呈暗红色，说明该支路
正常
。答案
2.(1)断路 (2)短路 (3)正常
【解析】(1)当L₀不亮时,说明该支路是断路状态;(2)当L₀能正常发光时,说明L₀两端电压为220 V,该支路发生了短路;(3)当L₀发光呈暗红色时,L₀与灯泡是串联的,两个灯分得的电压均小于220 V,故不能正常发光,反而说明该支路是正常的。
【解析】(1)当L₀不亮时,说明该支路是断路状态;(2)当L₀能正常发光时,说明L₀两端电压为220 V,该支路发生了短路;(3)当L₀发光呈暗红色时,L₀与灯泡是串联的,两个灯分得的电压均小于220 V,故不能正常发光,反而说明该支路是正常的。
解析
【分析】
要判断支路的故障状态，需结合检验灯泡L₀的发光情况分析电路：L₀串联在电路中，电源电压为220V，根据电路是否导通、电压分配情况判断支路状态。
【解析】
(1) 当L₀不亮时，说明整个电路中没有电流通过，支路处于断路状态，电路无法形成通路，因此L₀不亮；
(2) 当L₀正常发光时，说明L₀两端电压为220V，此时支路相当于导线（短路），L₀直接接在220V电源两端，正常发光；
(3) 当L₀发光呈暗红色时，说明L₀与支路灯泡串联，两者分压，总电压为220V，因此每个灯泡两端电压都小于220V，不能正常发光，这种情况说明支路是正常的，电路通路且分压合理。
【答案】
(1)断路 (2)短路 (3)正常
【知识点】
家庭电路故障判断、串联电路电压规律
【点评】
本题是家庭电路故障检测的典型题型，利用检验灯泡的发光特征结合串联电路分压原理判断支路状态，需理解通路、断路、短路的电路特点，是基础应用类题目。
【难度系数】
0.3
要判断支路的故障状态，需结合检验灯泡L₀的发光情况分析电路：L₀串联在电路中，电源电压为220V，根据电路是否导通、电压分配情况判断支路状态。
【解析】
(1) 当L₀不亮时，说明整个电路中没有电流通过，支路处于断路状态，电路无法形成通路，因此L₀不亮；
(2) 当L₀正常发光时，说明L₀两端电压为220V，此时支路相当于导线（短路），L₀直接接在220V电源两端，正常发光；
(3) 当L₀发光呈暗红色时，说明L₀与支路灯泡串联，两者分压，总电压为220V，因此每个灯泡两端电压都小于220V，不能正常发光，这种情况说明支路是正常的，电路通路且分压合理。
【答案】
(1)断路 (2)短路 (3)正常
【知识点】
家庭电路故障判断、串联电路电压规律
【点评】
本题是家庭电路故障检测的典型题型，利用检验灯泡的发光特征结合串联电路分压原理判断支路状态，需理解通路、断路、短路的电路特点，是基础应用类题目。
【难度系数】
0.3

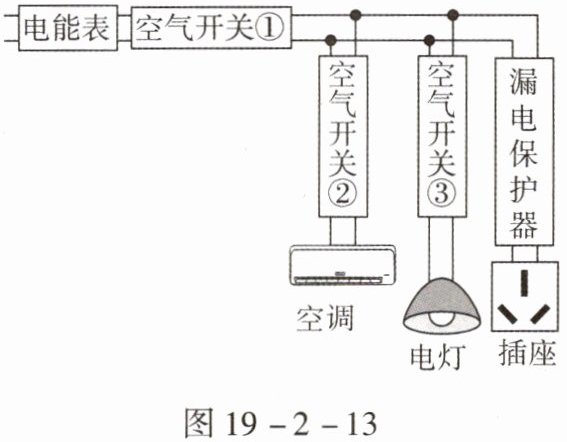

3. 图19-2-13是某住宅户内配电系统的方框图，结合方框图，下列分析正确的是(
A.空气开关①跳闸时，电路一定发生了短路
B.空调电流过大时，漏电保护器会迅速切断电流
C.漏电保护器切断电流时，空调和电灯不能工作
D.更换电灯的灯泡时，只需断开空气开关③即可
D
)。A.空气开关①跳闸时，电路一定发生了短路
B.空调电流过大时，漏电保护器会迅速切断电流
C.漏电保护器切断电流时，空调和电灯不能工作
D.更换电灯的灯泡时，只需断开空气开关③即可
答案
3.D
【解析】空气开关①跳闸,说明用电器的总功率过大或电路短路,选项A错误;当空调电流过大时,空气开关②会跳闸,选项B错误;漏电保护器断开电路时,因为并联电路互不影响,所以空调和电灯能工作,选项C错误;更换灯泡时,应先断开控制灯泡的空气开关③,防止发生触电事故,选项D正确。
【解析】空气开关①跳闸,说明用电器的总功率过大或电路短路,选项A错误;当空调电流过大时,空气开关②会跳闸,选项B错误;漏电保护器断开电路时,因为并联电路互不影响,所以空调和电灯能工作,选项C错误;更换灯泡时,应先断开控制灯泡的空气开关③,防止发生触电事故,选项D正确。
解析
【分析】
要判断各选项的正误，需回忆家庭电路中干路空气开关、支路空气开关、漏电保护器的作用，以及并联电路的特点：干路空气开关跳闸的原因是短路或用电器总功率过大；支路空气开关控制对应支路用电器，电流过大时支路开关动作；漏电保护器仅在电路漏电时切断对应支路；并联电路各支路独立工作。接下来逐个分析选项：
选项A：空气开关①在干路，跳闸可能是短路或总功率过大，并非一定短路；
选项B：空调电流过大时，控制空调的支路空气开关②会动作，漏电保护器是漏电时才切断电流；
选项C：漏电保护器在插座支路，与空调、电灯支路并联，并联支路互不影响，所以漏电保护器切断时，空调和电灯仍能工作；
选项D：空气开关③控制电灯支路，断开它可切断电灯电路，更换灯泡时更安全。
【解析】
选项A：干路空气开关①跳闸，原因是电路短路或用电器总功率过大，并非仅短路，故A错误；
选项B：空调支路的空气开关②负责控制空调，当空调电流过大时，空气开关②切断电路，漏电保护器是检测到漏电时才切断电流，故B错误；
选项C：漏电保护器安装在插座支路，家庭电路中各用电器支路并联，并联电路各支路独立工作，因此漏电保护器切断电流时，空调和电灯所在支路不受影响，仍能工作，故C错误；
选项D：空气开关③控制电灯所在支路，更换灯泡时，断开空气开关③即可切断电灯电路，防止触电事故，故D正确。
【答案】
D
【知识点】
家庭电路、空气开关作用、漏电保护器作用
【点评】
本题考查家庭电路的安全用电相关知识，需明确家庭电路中各元件的功能及并联电路的特点，属于基础应用类题目，难度适中。
【难度系数】
0.5
要判断各选项的正误，需回忆家庭电路中干路空气开关、支路空气开关、漏电保护器的作用，以及并联电路的特点：干路空气开关跳闸的原因是短路或用电器总功率过大；支路空气开关控制对应支路用电器，电流过大时支路开关动作；漏电保护器仅在电路漏电时切断对应支路；并联电路各支路独立工作。接下来逐个分析选项：
选项A：空气开关①在干路，跳闸可能是短路或总功率过大，并非一定短路；
选项B：空调电流过大时，控制空调的支路空气开关②会动作，漏电保护器是漏电时才切断电流；
选项C：漏电保护器在插座支路，与空调、电灯支路并联，并联支路互不影响，所以漏电保护器切断时，空调和电灯仍能工作；
选项D：空气开关③控制电灯支路，断开它可切断电灯电路，更换灯泡时更安全。
【解析】
选项A：干路空气开关①跳闸，原因是电路短路或用电器总功率过大，并非仅短路，故A错误；
选项B：空调支路的空气开关②负责控制空调，当空调电流过大时，空气开关②切断电路，漏电保护器是检测到漏电时才切断电流，故B错误；
选项C：漏电保护器安装在插座支路，家庭电路中各用电器支路并联，并联电路各支路独立工作，因此漏电保护器切断电流时，空调和电灯所在支路不受影响，仍能工作，故C错误；
选项D：空气开关③控制电灯所在支路，更换灯泡时，断开空气开关③即可切断电灯电路，防止触电事故，故D正确。
【答案】
D
【知识点】
家庭电路、空气开关作用、漏电保护器作用
【点评】
本题考查家庭电路的安全用电相关知识，需明确家庭电路中各元件的功能及并联电路的特点，属于基础应用类题目，难度适中。
【难度系数】
0.5
4.通常情况下,测电笔内部的大电阻阻值约一百万欧姆,正确使用测电笔判断家庭电路相线时,试估算通过人体的电流,大约是(
A.$2×10^{-2}\ \mathrm{A}$
B.$2×10^{-3}\ \mathrm{A}$
C.$2×10^{-4}\ \mathrm{A}$
D.$2×10^{-5}\ \mathrm{A}$
C
)。A.$2×10^{-2}\ \mathrm{A}$
B.$2×10^{-3}\ \mathrm{A}$
C.$2×10^{-4}\ \mathrm{A}$
D.$2×10^{-5}\ \mathrm{A}$
答案
4.C
【解析】根据欧姆定律得$I=\frac{U}{R}=\frac{220\ \mathrm{V}}{10^6\ \Omega}=2.2×10^{-4}\ \mathrm{A}$。
【解析】根据欧姆定律得$I=\frac{U}{R}=\frac{220\ \mathrm{V}}{10^6\ \Omega}=2.2×10^{-4}\ \mathrm{A}$。
解析
【分析】要估算通过人体的电流，需先明确家庭电路的电压为220V，测电笔使用时大电阻与人体串联，总电阻近似为大电阻的阻值，再根据欧姆定律$I=\frac{U}{R}$进行计算，即可得出结果。
【解析】已知家庭电路电压$U=220\ \mathrm{V}$，测电笔内部大电阻$R=1×10^6\ \Omega$，根据欧姆定律$I=\frac{U}{R}$，代入数据计算：$I=\frac{220\ \mathrm{V}}{1×10^6\ \Omega}=2.2×10^{-4}\ \mathrm{A}$，对应选项C。
【答案】C
【知识点】欧姆定律、家庭电路电压
【点评】本题考查欧姆定律在生活中的应用，核心是牢记家庭电路电压，正确运用欧姆公式计算，属于基础题型，难度较低。
【难度系数】0.8
【解析】已知家庭电路电压$U=220\ \mathrm{V}$，测电笔内部大电阻$R=1×10^6\ \Omega$，根据欧姆定律$I=\frac{U}{R}$，代入数据计算：$I=\frac{220\ \mathrm{V}}{1×10^6\ \Omega}=2.2×10^{-4}\ \mathrm{A}$，对应选项C。
【答案】C
【知识点】欧姆定律、家庭电路电压
【点评】本题考查欧姆定律在生活中的应用，核心是牢记家庭电路电压，正确运用欧姆公式计算，属于基础题型，难度较低。
【难度系数】0.8

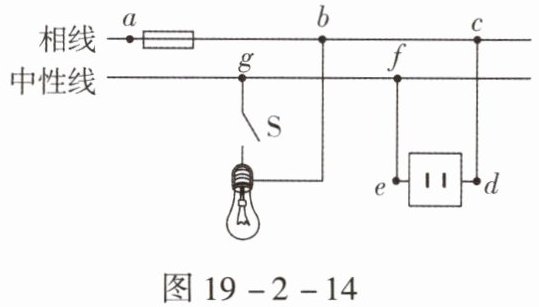

5.小敏同学按电路图19-2-14连接了一个模拟家庭电路。开关S闭合后，灯泡能正常发光，用测电笔检测插座的两孔，氖管均不发光。针对该模拟电路，有四位同学发表了以下的观点，你认为正确的是（
A.小华说:保险丝是用电阻较大、熔点较高的材料制成的
B.小龙说:灯泡能正常发光,所以灯泡的连接是安全、合理的
C.小丽说:插座无法正常工作,原因可能是c、d间断路
D.小潇说:插座无法正常工作,原因可能是a、b间断路
图19-2-14
C
）。A.小华说:保险丝是用电阻较大、熔点较高的材料制成的
B.小龙说:灯泡能正常发光,所以灯泡的连接是安全、合理的
C.小丽说:插座无法正常工作,原因可能是c、d间断路
D.小潇说:插座无法正常工作,原因可能是a、b间断路
图19-2-14
答案
5.C
【解析】保险丝是用电阻比较大、熔点比较低的材料制作的,选项A错误;家庭电路中,为确保安全用电,控制灯泡的开关应该接在相线与灯泡之间,选项B错误;如果a、b间断路,则电路中灯泡也不能正常工作,如果c、d间断路,灯泡能正常工作,相线中的电流不能到达插座的右孔,用测电笔检测插座的两孔,氖管均不发光,符合题意,故选项C正确,选项D错误。
【解析】保险丝是用电阻比较大、熔点比较低的材料制作的,选项A错误;家庭电路中,为确保安全用电,控制灯泡的开关应该接在相线与灯泡之间,选项B错误;如果a、b间断路,则电路中灯泡也不能正常工作,如果c、d间断路,灯泡能正常工作,相线中的电流不能到达插座的右孔,用测电笔检测插座的两孔,氖管均不发光,符合题意,故选项C正确,选项D错误。
解析
【分析】本题围绕家庭电路的相关知识展开，需结合保险丝的材料特性、灯泡的安全连接要求、插座的电路连接以及电路故障对测电笔的影响，逐一分析各选项的正误，从而得出正确结论。
【解析】
1. 选项A：保险丝的作用是在电流过大时自动熔断，因此需选用电阻较大、熔点较低的材料（电阻大才能产生较多热量，熔点低才能快速熔断），故A错误。
2. 选项B：家庭电路中，为保证安全，控制灯泡的开关应接在相线（火线）与灯泡之间，断开开关时灯泡不带电；图中开关接在中性线（零线）与灯泡之间，连接不合理，存在安全隐患，故B错误。
3. 选项C：若c、d间断路，插座的右孔无法与相线连通，而灯泡所在电路（b点在相线上）正常，灯泡能发光。此时用测电笔检测插座两孔：左孔接中性线，氖管不发光；右孔因c、d间断路无相线电，氖管也不发光，符合题目描述，故C正确。
4. 选项D：若a、b间断路，相线在a到b处断开，后续的灯泡和插座都无法获得相线电，灯泡不能正常发光，与题目条件矛盾，故D错误。
【答案】C
【知识点】家庭电路连接、保险丝特性、测电笔应用
【点评】本题考查家庭电路的安全连接与故障判断，需掌握各元件的正确接法及测电笔的工作原理，是家庭电路部分的基础题型，难度中等。
【难度系数】0.5
【解析】
1. 选项A：保险丝的作用是在电流过大时自动熔断，因此需选用电阻较大、熔点较低的材料（电阻大才能产生较多热量，熔点低才能快速熔断），故A错误。
2. 选项B：家庭电路中，为保证安全，控制灯泡的开关应接在相线（火线）与灯泡之间，断开开关时灯泡不带电；图中开关接在中性线（零线）与灯泡之间，连接不合理，存在安全隐患，故B错误。
3. 选项C：若c、d间断路，插座的右孔无法与相线连通，而灯泡所在电路（b点在相线上）正常，灯泡能发光。此时用测电笔检测插座两孔：左孔接中性线，氖管不发光；右孔因c、d间断路无相线电，氖管也不发光，符合题目描述，故C正确。
4. 选项D：若a、b间断路，相线在a到b处断开，后续的灯泡和插座都无法获得相线电，灯泡不能正常发光，与题目条件矛盾，故D错误。
【答案】C
【知识点】家庭电路连接、保险丝特性、测电笔应用
【点评】本题考查家庭电路的安全连接与故障判断，需掌握各元件的正确接法及测电笔的工作原理，是家庭电路部分的基础题型，难度中等。
【难度系数】0.5
