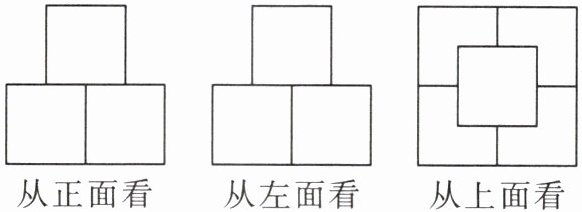

9.从三个方向看某一几何体,得到图形如图所示,请描述这个几何体是由几个正方体怎样摆放而成的.
答案
9.解:由三个方向看到的图形可以描述这个几何体：
下层是由四个小正方体按正方形摆放，上层由一个小正方体摆放在正中央.
下层是由四个小正方体按正方形摆放，上层由一个小正方体摆放在正中央.
解析
【分析】
要根据三视图还原几何体的摆放，可遵循“俯视图定底层布局，主视图定层数和列高，左视图定行数和行高”的思路思考：首先通过俯视图确定最下层小正方体的数量和分布位置，再结合主视图和左视图判断几何体的层数，以及上层小正方体的摆放位置，确保摆放后三个方向观察得到的视图和题目给出的一致。
【解析】
第一步：观察俯视图（从上面看的图形），可知几何体的下层共有4个小正方体，按正方形的布局摆放，分别位于2×2正方形的四个方位；
第二步：观察主视图和左视图，两个视图均显示几何体共有2层，上层仅有1个小正方体，且在视图的中间位置，说明该小正方体需要同时满足从正面、左面观察都处于中间位置，因此只能摆放在下层4个小正方体围成区域的正中央上方。
综上即可得出几何体的摆放方式。
【答案】
下层是由四个小正方体按正方形摆放，上层由一个小正方体摆放在正中央。
【知识点】
三视图识别，由三视图还原几何体，立体图形构成
【点评】
本题是三视图的典型基础题，解题核心是利用三个视图的不同特点，先确定底层布局再推导上层位置，能有效考查学生的空间想象能力。
【难度系数】
0.8
要根据三视图还原几何体的摆放，可遵循“俯视图定底层布局，主视图定层数和列高，左视图定行数和行高”的思路思考：首先通过俯视图确定最下层小正方体的数量和分布位置，再结合主视图和左视图判断几何体的层数，以及上层小正方体的摆放位置，确保摆放后三个方向观察得到的视图和题目给出的一致。
【解析】
第一步：观察俯视图（从上面看的图形），可知几何体的下层共有4个小正方体，按正方形的布局摆放，分别位于2×2正方形的四个方位；
第二步：观察主视图和左视图，两个视图均显示几何体共有2层，上层仅有1个小正方体，且在视图的中间位置，说明该小正方体需要同时满足从正面、左面观察都处于中间位置，因此只能摆放在下层4个小正方体围成区域的正中央上方。
综上即可得出几何体的摆放方式。
【答案】
下层是由四个小正方体按正方形摆放，上层由一个小正方体摆放在正中央。
【知识点】
三视图识别，由三视图还原几何体，立体图形构成
【点评】
本题是三视图的典型基础题，解题核心是利用三个视图的不同特点，先确定底层布局再推导上层位置，能有效考查学生的空间想象能力。
【难度系数】
0.8
10.一个物体的三视图如图所示,请画出该物体的形状.
答案
10.解:如图所示.
解析
【分析】
要完成由三视图还原几何体的任务，可按以下思路思考：首先回忆三视图的核心投影规律“长对正、高平齐、宽相等”，即主视图与俯视图长对正、主视图与左视图高平齐、俯视图与左视图宽相等。第一步先拆分三视图的封闭区域，判断该物体是由多个基本几何体组成的组合体；第二步分别对应各视图的区域，确定每个基本几何体的形状：底部的大矩形对应长方体底座，上方左侧的正六边形轮廓对应正六棱柱，上方右侧的正方形轮廓对应长方体；第三步确定各几何体的位置关系：正六棱柱和右侧长方体都放置在底座上表面，二者相邻摆放无重叠；最后按照空间位置组合各几何体，绘制时可见棱用实线，重合的棱线擦除，即可得到正确的立体图形。
【解析】
解题步骤如下：
1. 分析视图结构：观察三视图可知该物体为组合体，可拆分为三个基本几何体：底部的长方体底座、底座上方左侧的正六棱柱、底座上方右侧的长方体。
2. 确认尺寸与位置：根据三视图“长对正、高平齐、宽相等”的投影规律，确认正六棱柱与右侧长方体高度相同，二者底面均落在底座上表面，且相邻侧面互相贴合，无重叠部分。
3. 绘制立体图形：先绘制底部长方体底座，再在底座上表面对应位置依次绘制正六棱柱和右侧长方体，擦除两个上部几何体贴合处的重合棱线，将所有可见棱线用实线表示，最终得到的立体图形即为所求物体形状。
【答案】
【知识点】
1. 三视图投影规律
2. 几何体还原
3. 组合体识别
【点评】
本题主要考查空间想象能力和对三视图知识的应用，解题核心是熟练掌握三视图的投影规律，能准确拆分组合体的基本构成，明确各部分的位置关系，是空间几何模块的典型基础题。
【难度系数】
0.7
要完成由三视图还原几何体的任务，可按以下思路思考：首先回忆三视图的核心投影规律“长对正、高平齐、宽相等”，即主视图与俯视图长对正、主视图与左视图高平齐、俯视图与左视图宽相等。第一步先拆分三视图的封闭区域，判断该物体是由多个基本几何体组成的组合体；第二步分别对应各视图的区域，确定每个基本几何体的形状：底部的大矩形对应长方体底座，上方左侧的正六边形轮廓对应正六棱柱，上方右侧的正方形轮廓对应长方体；第三步确定各几何体的位置关系：正六棱柱和右侧长方体都放置在底座上表面，二者相邻摆放无重叠；最后按照空间位置组合各几何体，绘制时可见棱用实线，重合的棱线擦除，即可得到正确的立体图形。
【解析】
解题步骤如下：
1. 分析视图结构：观察三视图可知该物体为组合体，可拆分为三个基本几何体：底部的长方体底座、底座上方左侧的正六棱柱、底座上方右侧的长方体。
2. 确认尺寸与位置：根据三视图“长对正、高平齐、宽相等”的投影规律，确认正六棱柱与右侧长方体高度相同，二者底面均落在底座上表面，且相邻侧面互相贴合，无重叠部分。
3. 绘制立体图形：先绘制底部长方体底座，再在底座上表面对应位置依次绘制正六棱柱和右侧长方体，擦除两个上部几何体贴合处的重合棱线，将所有可见棱线用实线表示，最终得到的立体图形即为所求物体形状。
【答案】
【知识点】
1. 三视图投影规律
2. 几何体还原
3. 组合体识别
【点评】
本题主要考查空间想象能力和对三视图知识的应用，解题核心是熟练掌握三视图的投影规律，能准确拆分组合体的基本构成，明确各部分的位置关系，是空间几何模块的典型基础题。
【难度系数】
0.7

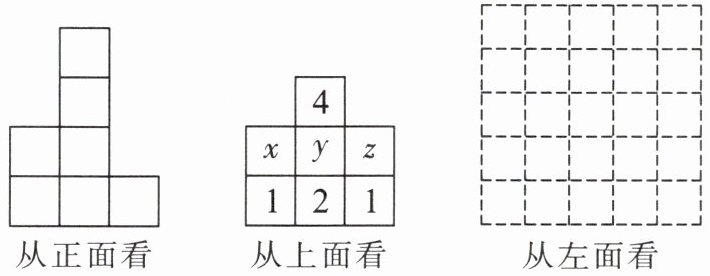

Ⅱ用大小相同的小立方块搭一个几何体，使它从正面和从上面看（小正方形中的数字与字母表示该位置小立方块的个数）得到的这个几何体的形状图如图所示.
(1)$x=$
(2)$y$的值最大为多少？画出这个几何体从左面看得到的形状图(任意画出其中一种即可).
(1)$x=$
2
,$z=$1
;(2)$y$的值最大为多少？画出这个几何体从左面看得到的形状图(任意画出其中一种即可).
答案
11.解:(1)2 1
(2)y的值最大为4,从左边看,画出的图形如图.
(答案不唯一)
解析
【分析】
解题需明确三视图的对应规则：主视图反映几何体每一列的最大高度，俯视图反映几何体的行列布局，左视图反映几何体每一行（前后排）的最大高度。
(1) 先从主视图提取每列最大高度：左列最大高度2，中间列最大高度4，右列最大高度1。俯视图中同列所有位置的小立方块个数的最大值要和主视图对应列高度一致，据此推导x、z的值。
(2) 中间列已有位置的小立方块个数为4，已经达到主视图中间列的最大高度，因此y的最大值为4。画左视图时，左视图列数对应俯视图的行数（前后排数），每列高度取对应行的最大高度即可。
【解析】
(1) 观察主视图，几何体左列最大高度为2，右列最大高度为1。
俯视图左列的数值为x和1，该列最大值为2，因此$x=2$；
俯视图右列的数值为z和1，该列最大值为1，因此$z=1$。
(2) 主视图中间列最大高度为4，俯视图中间列的数值为4、y、2，该列最大值需等于4，因此y的最大取值为4。
画左视图：俯视图共3行（前后三排），最后排（最上方行）最大高度为4，中间行最大高度为4，最前排（最下方行）最大高度为2，因此左视图从左到右三列的高度分别为4、4、2，据此画出图形即可（答案不唯一）。
【答案】
(1) $\boxed{2}$，$\boxed{1}$
(2) $y$的值最大为$\boxed{4}$，从左面看得到的形状图如图：
【知识点】
由三视图判断几何体，简单组合体的三视图
【点评】
本题是三视图的基础常考题，核心考查三视图之间的对应关系，解题的关键是理解主视图与俯视图的列高对应、左视图与俯视图的行高对应规则。
【难度系数】
0.7
解题需明确三视图的对应规则：主视图反映几何体每一列的最大高度，俯视图反映几何体的行列布局，左视图反映几何体每一行（前后排）的最大高度。
(1) 先从主视图提取每列最大高度：左列最大高度2，中间列最大高度4，右列最大高度1。俯视图中同列所有位置的小立方块个数的最大值要和主视图对应列高度一致，据此推导x、z的值。
(2) 中间列已有位置的小立方块个数为4，已经达到主视图中间列的最大高度，因此y的最大值为4。画左视图时，左视图列数对应俯视图的行数（前后排数），每列高度取对应行的最大高度即可。
【解析】
(1) 观察主视图，几何体左列最大高度为2，右列最大高度为1。
俯视图左列的数值为x和1，该列最大值为2，因此$x=2$；
俯视图右列的数值为z和1，该列最大值为1，因此$z=1$。
(2) 主视图中间列最大高度为4，俯视图中间列的数值为4、y、2，该列最大值需等于4，因此y的最大取值为4。
画左视图：俯视图共3行（前后三排），最后排（最上方行）最大高度为4，中间行最大高度为4，最前排（最下方行）最大高度为2，因此左视图从左到右三列的高度分别为4、4、2，据此画出图形即可（答案不唯一）。
【答案】
(1) $\boxed{2}$，$\boxed{1}$
(2) $y$的值最大为$\boxed{4}$，从左面看得到的形状图如图：
【知识点】
由三视图判断几何体，简单组合体的三视图
【点评】
本题是三视图的基础常考题，核心考查三视图之间的对应关系，解题的关键是理解主视图与俯视图的列高对应、左视图与俯视图的行高对应规则。
【难度系数】
0.7
