1 如图所示，一束激光AO由空气斜射入玻璃砖，折射后从另一侧面射出，其出射点可能是
中的（
A.M点
B.N点
C.P点
D.Q点
中的（B
）A.M点
B.N点
C.P点
D.Q点
答案
1.B
解析
【分析】
要解决本题，需利用光的折射规律：当光从空气斜射入玻璃等其他介质时，折射光线会向法线偏折，且折射角小于入射角。首先确定入射点O，以及过O点垂直于玻璃砖界面的法线OM，入射光线AO从空气斜射入玻璃砖后，折射光线向法线OM偏折，因此出射点应在法线OM右侧、P点左侧的位置，对应图中的N点。
【解析】
根据光的折射规律，光从空气斜射入玻璃时，折射光线向法线偏折，折射角小于入射角。本题中，入射点为O，法线是过O且垂直于玻璃砖上表面的虚线OM，激光AO进入玻璃砖后，折射光线向法线OM偏折，因此在玻璃砖下表面的出射点位于M和P之间，即N点，故答案为B选项。
【答案】
B
【知识点】
光的折射规律
【点评】
本题考查光的折射规律的实际应用，核心是理解光从空气斜射入介质时折射光线的偏折方向，结合图形分析即可得出结果，属于基础光学题，难度适中。
【难度系数】
0.6
要解决本题，需利用光的折射规律：当光从空气斜射入玻璃等其他介质时，折射光线会向法线偏折，且折射角小于入射角。首先确定入射点O，以及过O点垂直于玻璃砖界面的法线OM，入射光线AO从空气斜射入玻璃砖后，折射光线向法线OM偏折，因此出射点应在法线OM右侧、P点左侧的位置，对应图中的N点。
【解析】
根据光的折射规律，光从空气斜射入玻璃时，折射光线向法线偏折，折射角小于入射角。本题中，入射点为O，法线是过O且垂直于玻璃砖上表面的虚线OM，激光AO进入玻璃砖后，折射光线向法线OM偏折，因此在玻璃砖下表面的出射点位于M和P之间，即N点，故答案为B选项。
【答案】
B
【知识点】
光的折射规律
【点评】
本题考查光的折射规律的实际应用，核心是理解光从空气斜射入介质时折射光线的偏折方向，结合图形分析即可得出结果，属于基础光学题，难度适中。
【难度系数】
0.6

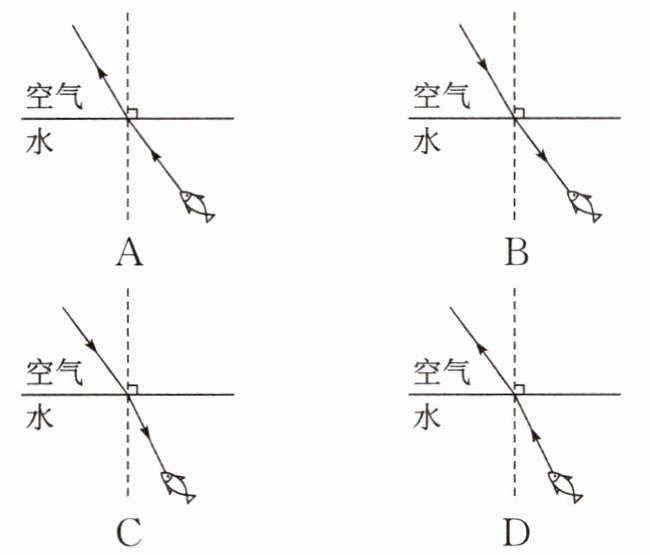

2 [2025清远模拟]小明在岸边看鱼，选项中能正确反映他看到水中鱼的光路图是 （
D
）答案
2.D
解析
【分析】
要解决这个问题，需明确两个核心要点：一是人看到水中的鱼，本质是鱼反射的光线从水中斜射入空气，最终进入人眼，因此光路的传播方向是从水指向空气，而非从空气指向水；二是结合光的折射规律判断折射光线的特点：光从水（光密介质）斜射入空气（光疏介质）时，折射角大于入射角，折射光线远离法线。据此逐一分析选项即可。
【解析】
1. 判断光路方向：人看到鱼，是鱼的光线进入人眼，所以光线应从水中的鱼出发，经水面折射后进入空气，箭头方向为从水到空气。选项A、B、C的光线箭头均是从空气指向水，光路方向错误，直接排除。
2. 验证折射规律：光从水斜射入空气时，折射角大于入射角，折射光线远离法线。选项D中，光线从水中斜射入空气，折射光线远离法线，符合光的折射规律，因此该选项正确。
【答案】
D
【知识点】
光的折射现象、光的折射规律
【点评】
本题结合“岸边看水中鱼”的生活场景，考查光的折射规律的实际应用，解题关键是明确光路方向和折射角与入射角的关系，难度适中，需注意区分光的传播方向。
【难度系数】
0.6
要解决这个问题，需明确两个核心要点：一是人看到水中的鱼，本质是鱼反射的光线从水中斜射入空气，最终进入人眼，因此光路的传播方向是从水指向空气，而非从空气指向水；二是结合光的折射规律判断折射光线的特点：光从水（光密介质）斜射入空气（光疏介质）时，折射角大于入射角，折射光线远离法线。据此逐一分析选项即可。
【解析】
1. 判断光路方向：人看到鱼，是鱼的光线进入人眼，所以光线应从水中的鱼出发，经水面折射后进入空气，箭头方向为从水到空气。选项A、B、C的光线箭头均是从空气指向水，光路方向错误，直接排除。
2. 验证折射规律：光从水斜射入空气时，折射角大于入射角，折射光线远离法线。选项D中，光线从水中斜射入空气，折射光线远离法线，符合光的折射规律，因此该选项正确。
【答案】
D
【知识点】
光的折射现象、光的折射规律
【点评】
本题结合“岸边看水中鱼”的生活场景，考查光的折射规律的实际应用，解题关键是明确光路方向和折射角与入射角的关系，难度适中，需注意区分光的传播方向。
【难度系数】
0.6

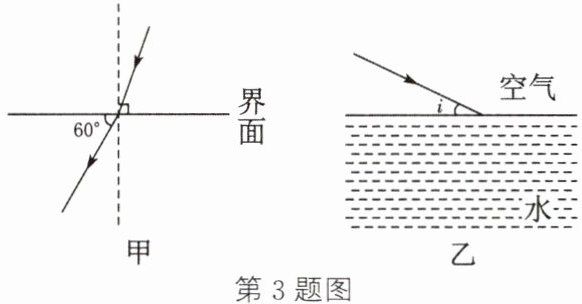

3 一束光从玻璃斜射入空气中，如图甲所示，则折射角大小为
30°
。一束光由空气斜射入水中，如图乙所示，当夹角i增大时，折射角将减小
（选填“增大”“减小”或“不变”）。答案
3. 30° 减小
解析
【分析】
本题包含两小问，第一问需确定甲图中光从玻璃斜射入空气的折射角，第二问分析乙图中夹角i增大时折射角的变化。首先明确：入射角是入射光线与法线的夹角，折射角是折射光线与法线的夹角；光的折射规律中，折射角随入射角的变化而变化，需结合介质类型判断规律。
【解析】
1. 甲图：光从玻璃斜射入空气中，界面与法线垂直，入射光线与界面的夹角为$60°$，因此入射光线与法线的夹角（入射角）为$90° - 60° = 30°$，由图可知折射光线与法线的夹角（折射角）为$30°$。
2. 乙图：光从空气斜射入水中，夹角$i$是入射光线与界面的夹角，所以入射角为$90° - i$；当夹角$i$增大时，入射角减小，根据光的折射规律：光从空气斜射入水中时，折射角随入射角的减小而减小，因此折射角将减小。
【答案】
30°；减小
【知识点】
光的折射规律、入射角与折射角
【点评】
本题考查光的折射规律的基础应用，核心是明确入射角、折射角的定义，以及折射角随入射角的变化关系，属于常规基础题，需准确区分不同介质中折射角与入射角的关联。
【难度系数】
0.3
本题包含两小问，第一问需确定甲图中光从玻璃斜射入空气的折射角，第二问分析乙图中夹角i增大时折射角的变化。首先明确：入射角是入射光线与法线的夹角，折射角是折射光线与法线的夹角；光的折射规律中，折射角随入射角的变化而变化，需结合介质类型判断规律。
【解析】
1. 甲图：光从玻璃斜射入空气中，界面与法线垂直，入射光线与界面的夹角为$60°$，因此入射光线与法线的夹角（入射角）为$90° - 60° = 30°$，由图可知折射光线与法线的夹角（折射角）为$30°$。
2. 乙图：光从空气斜射入水中，夹角$i$是入射光线与界面的夹角，所以入射角为$90° - i$；当夹角$i$增大时，入射角减小，根据光的折射规律：光从空气斜射入水中时，折射角随入射角的减小而减小，因此折射角将减小。
【答案】
30°；减小
【知识点】
光的折射规律、入射角与折射角
【点评】
本题考查光的折射规律的基础应用，核心是明确入射角、折射角的定义，以及折射角随入射角的变化关系，属于常规基础题，需准确区分不同介质中折射角与入射角的关联。
【难度系数】
0.3
4 如图所示，光在水和空气的界面CD处同时发生反射和折射，入射角为
30
°，界面CD上方的介质是空气
。答案
4. 30 空气
解析
【分析】
首先确定界面和法线：图中CD是界面，与CD垂直的虚线为法线。根据光的反射定律，反射角等于入射角，反射光线与入射光线在同种介质，折射光线在另一种介质；再结合折射角与入射角的大小关系判断介质种类。先计算入射角：入射光线与CD的夹角为60°，法线与CD垂直，因此入射角是入射光线与法线的夹角，即90°−60°=30°；再计算折射角：折射光线与CD的夹角为48°，则折射角是折射光线与法线的夹角，即90°−48°=42°，折射角大于入射角，说明光从水斜射入空气，因此界面CD上方是空气。
【解析】
1. 确定界面与法线：由图可知，CD为界面，与CD垂直的虚线为法线。
2. 计算入射角：入射光线与CD的夹角为60°，法线与CD垂直，所以入射角=90°−60°=30°。
3. 判断介质：折射光线与CD的夹角为48°，则折射角=90°−48°=42°。因为折射角（42°）大于入射角（30°），根据光的折射规律：光从水斜射入空气时，折射角大于入射角，所以界面CD上方的介质是空气。
【答案】
30；空气
【知识点】
光的反射定律；光的折射规律
【点评】
本题结合光的反射和折射规律解题，关键是准确区分法线、入射角和折射角，利用折射角与入射角的大小关系判断介质，属于基础光学题。
【难度系数】
0.5
首先确定界面和法线：图中CD是界面，与CD垂直的虚线为法线。根据光的反射定律，反射角等于入射角，反射光线与入射光线在同种介质，折射光线在另一种介质；再结合折射角与入射角的大小关系判断介质种类。先计算入射角：入射光线与CD的夹角为60°，法线与CD垂直，因此入射角是入射光线与法线的夹角，即90°−60°=30°；再计算折射角：折射光线与CD的夹角为48°，则折射角是折射光线与法线的夹角，即90°−48°=42°，折射角大于入射角，说明光从水斜射入空气，因此界面CD上方是空气。
【解析】
1. 确定界面与法线：由图可知，CD为界面，与CD垂直的虚线为法线。
2. 计算入射角：入射光线与CD的夹角为60°，法线与CD垂直，所以入射角=90°−60°=30°。
3. 判断介质：折射光线与CD的夹角为48°，则折射角=90°−48°=42°。因为折射角（42°）大于入射角（30°），根据光的折射规律：光从水斜射入空气时，折射角大于入射角，所以界面CD上方的介质是空气。
【答案】
30；空气
【知识点】
光的反射定律；光的折射规律
【点评】
本题结合光的反射和折射规律解题，关键是准确区分法线、入射角和折射角，利用折射角与入射角的大小关系判断介质，属于基础光学题。
【难度系数】
0.5
5 图中，$OA'$是入射光线$AO$的折射光线，画出入射光线$BO$的折射光线$OB'$的大致位置。
答案
5. 如图所示
解析
【分析】要画出入射光线BO的折射光线，需依据光的折射规律：当光从空气斜射入水中时，折射光线向法线偏折，折射角小于入射角，且入射角越大，折射角越大。观察入射光线AO和BO，AO离法线更远，入射角更大，对应的折射光线OA'的折射角也更大；BO离法线更近，入射角更小，因此其折射角也更小，故折射光线OB'应在OA'与法线之间，符合折射角随入射角减小而减小的规律。
【解析】根据光的折射定律，光从空气斜射入水中时，折射角随入射角的减小而减小。已知入射光线AO的折射光线为OA'，BO的入射角小于AO的入射角，因此BO的折射光线的折射角也小于OA'的折射角。连接O点，在水中画出OB'，使其位于OA'的上方（靠近法线一侧），即为入射光线BO对应的折射光线OB'。
【答案】如图所示
【知识点】光的折射规律
【点评】本题考查光的折射规律的应用，属于基础作图题，核心是理解折射角与入射角的变化关系，难度适中，学生易掌握。
【难度系数】0.7
【解析】根据光的折射定律，光从空气斜射入水中时，折射角随入射角的减小而减小。已知入射光线AO的折射光线为OA'，BO的入射角小于AO的入射角，因此BO的折射光线的折射角也小于OA'的折射角。连接O点，在水中画出OB'，使其位于OA'的上方（靠近法线一侧），即为入射光线BO对应的折射光线OB'。
【答案】如图所示
【知识点】光的折射规律
【点评】本题考查光的折射规律的应用，属于基础作图题，核心是理解折射角与入射角的变化关系，难度适中，学生易掌握。
【难度系数】0.7

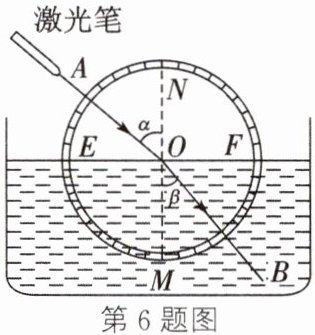

6 小朱同学在“探究光的折射规律”实验中，实验装置如图所示。
(1) 实验时，先让光屏E、F位于同一平面内，一束激光贴着光屏E从空气斜射入水中，在光屏F上可以看到折射后的光束。小朱将光屏F向后折转一定角度后，在光屏F上不能看到折射光线，这说明折射光线、入射光线和法线

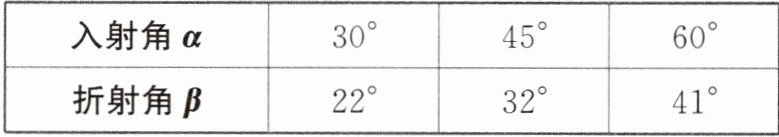

(2) 保持入射点O不变，多次改变入射光AO与ON的夹角进行实验，他测量并记录了如表所示的数据。分析这些数据，得出折射角随入射角的增大而
(3) 小朱同学将光屏F调至与光屏E在同一平面内，然后在玻璃水槽底部用另一支激光笔让光贴着光屏F沿BO射向水面时，可看到折射光线沿OA方向射出。这说明在光的折射现象中，光路是
(1) 实验时，先让光屏E、F位于同一平面内，一束激光贴着光屏E从空气斜射入水中，在光屏F上可以看到折射后的光束。小朱将光屏F向后折转一定角度后，在光屏F上不能看到折射光线，这说明折射光线、入射光线和法线
在同一平面内
。(2) 保持入射点O不变，多次改变入射光AO与ON的夹角进行实验，他测量并记录了如表所示的数据。分析这些数据，得出折射角随入射角的增大而
增大
。(3) 小朱同学将光屏F调至与光屏E在同一平面内，然后在玻璃水槽底部用另一支激光笔让光贴着光屏F沿BO射向水面时，可看到折射光线沿OA方向射出。这说明在光的折射现象中，光路是
可逆的
。答案
6.(1) 在同一平面内 (2) 增大 (3) 可逆的
解析
【分析】
本题围绕“探究光的折射规律”实验展开，需结合实验操作现象、数据变化及光路特点分析结论：
1. 光屏F向后折转后看不到折射光线，说明三线的位置关系；
2. 对比入射角和折射角的测量数据，分析两者的变化规律；
3. 光沿原折射光线反向入射时，折射光线沿原入射光线射出，对应光路的特性。
【解析】
(1) 将光屏F向后折转一定角度后，光屏E、F不在同一平面，此时看不到折射光线，说明折射光线、入射光线和法线在同一平面内；
(2) 观察表格数据：入射角从20°增大到40°时，折射角从15°增大到28°，因此折射角随入射角的增大而增大；
(3) 光沿BO（原折射光线方向）射向水面时，折射光线沿OA（原入射光线方向）射出，说明光的折射现象中光路是可逆的。
【答案】
(1) 在同一平面内 (2) 增大 (3) 可逆的
【知识点】
光的折射规律、光路可逆性
【点评】
本题为光的折射规律的基础实验题，考查实验核心结论，均为实验操作、数据及现象的直接应用，难度较低，侧重对实验基础的掌握。
【难度系数】
0.8
本题围绕“探究光的折射规律”实验展开，需结合实验操作现象、数据变化及光路特点分析结论：
1. 光屏F向后折转后看不到折射光线，说明三线的位置关系；
2. 对比入射角和折射角的测量数据，分析两者的变化规律；
3. 光沿原折射光线反向入射时，折射光线沿原入射光线射出，对应光路的特性。
【解析】
(1) 将光屏F向后折转一定角度后，光屏E、F不在同一平面，此时看不到折射光线，说明折射光线、入射光线和法线在同一平面内；
(2) 观察表格数据：入射角从20°增大到40°时，折射角从15°增大到28°，因此折射角随入射角的增大而增大；
(3) 光沿BO（原折射光线方向）射向水面时，折射光线沿OA（原入射光线方向）射出，说明光的折射现象中光路是可逆的。
【答案】
(1) 在同一平面内 (2) 增大 (3) 可逆的
【知识点】
光的折射规律、光路可逆性
【点评】
本题为光的折射规律的基础实验题，考查实验核心结论，均为实验操作、数据及现象的直接应用，难度较低，侧重对实验基础的掌握。
【难度系数】
0.8
