1.在如图所示的电路中，电源电压为6 V，小灯泡$\mathrm{L}_1$的阻值为4 Ω，闭合开关后，电流表的示数为0.5 A，则电压表读数为
4
V，小灯泡$\mathrm{L}_2$的阻值为8
Ω。（小灯泡的电阻均不受温度影响）答案
1. 4；8

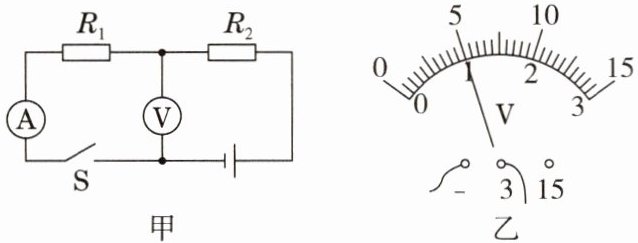

2.在如图甲所示的电路中，$R_1=10\ \Omega$、$R_2=20\ \Omega$，闭合开关S后，电压表V的示数如图乙所示，则电流表A的示数应为
0.1
A，电源电压为3
V。答案
2. 0.1；3

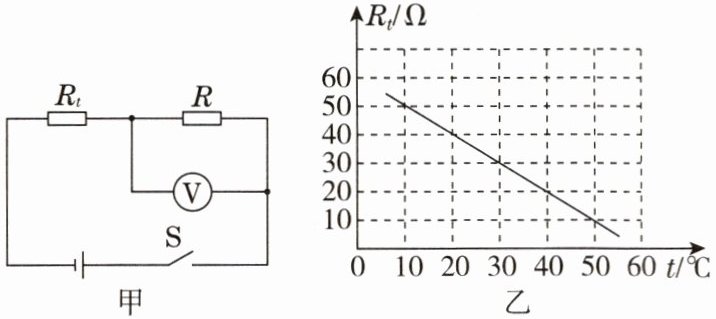

3. [扬州期末]某课外活动小组设计了一个用电压表的变化来反映环境温度变化的电路。如图甲所示，电源电压不变，定值电阻$R=20\ \Omega$，$R_t$是热敏电阻，其阻值随温度变化的图像如图乙所示，当环境温度为$20\ °\mathrm{C}$时，闭合开关S后，电压表的示数为1 V。求：
(1)当环境温度为$20\ °\mathrm{C}$时，通过电阻R的电流；
(2)电源电压。
(1)当环境温度为$20\ °\mathrm{C}$时，通过电阻R的电流；
(2)电源电压。
答案
3. 解：(1) 根据欧姆定律可知电路电流即通过电阻R的电流
$I=\frac{U_\mathrm{V}}{R}=\frac{1\ \mathrm{V}}{20\ \Omega}=0.05\ \mathrm{A}$。
(2)由题图乙可知，当环境温度为$20\ °\mathrm{C}$时，热敏电阻的阻值为$40\ \Omega$。根据欧姆定律可得$R_t$两端电压$U_t=IR_t=0.05\ \mathrm{A}×40\ \Omega=2\ \mathrm{V}$，由串联电路电压规律知，电源电压为$U=U_\mathrm{V}+U_t=1\ \mathrm{V}+2\ \mathrm{V}=3\ \mathrm{V}$。
$I=\frac{U_\mathrm{V}}{R}=\frac{1\ \mathrm{V}}{20\ \Omega}=0.05\ \mathrm{A}$。
(2)由题图乙可知，当环境温度为$20\ °\mathrm{C}$时，热敏电阻的阻值为$40\ \Omega$。根据欧姆定律可得$R_t$两端电压$U_t=IR_t=0.05\ \mathrm{A}×40\ \Omega=2\ \mathrm{V}$，由串联电路电压规律知，电源电压为$U=U_\mathrm{V}+U_t=1\ \mathrm{V}+2\ \mathrm{V}=3\ \mathrm{V}$。
4. [吉林中考改编]在如图所示的电路中，电源电压恒定，$R_2$的阻值为15 Ω。闭合开关S，电流表A的示数为1.2 A，电流表$A_1$的示数为0.4 A。通过电阻$R_2$的电流是
（第4题）（第5题）
0.8
A，电源电压是12
V，$R_1$的阻值是30
Ω。（第4题）（第5题）
答案
4. 0.8；12；30
5.［马鞍山期末改编］通过小灯泡L和定值电阻R的电流跟其两端电压的关系如图所示。当L和R并联，通过定值电阻R的电流为0.4 A时，小灯泡L的阻值为
5
Ω。答案
5. 5
6.定值电阻$R_1$标有“3 V 0.3 A”字样，定值电阻$R_2$标有“6 V 0.2 A”字样，若将$R_1$、$R_2$串联接入电路中，则在电阻安全的情况下，电路允许通过的最大电流为
0.2
A，此时电阻$R_1$两端的电压为2
V，电源电压最大值为8
V。答案
6. 0.2；2；8
7. [合肥模拟改编]在如图所示的电路中，电源电压为3 V，定值电阻$R_0$的阻值为2.5 Ω。闭合开关$S_1$、断开开关$S_2$，电流表的示数为1.4 A。求：
(1)通过定值电阻$R_0$的电流；
(2)小灯泡L的阻值。
(1)通过定值电阻$R_0$的电流；
(2)小灯泡L的阻值。
答案
7. 解：(1)通过$R_0$的电流 $I_0=\frac{U_\mathrm{总}}{R_0}=\frac{3\ \mathrm{V}}{2.5\ \Omega}=1.2\ \mathrm{A}$；
(2)通过小灯泡的电流 $I_\mathrm{L}=I_\mathrm{总}-I_0=1.4\ \mathrm{A}-1.2\ \mathrm{A}=0.2\ \mathrm{A}$，并联时小灯泡两端电压等于电源电压，即$U_\mathrm{L}=3\ \mathrm{V}$，小灯泡L的阻值 $R_\mathrm{L}=\frac{U_\mathrm{L}}{I_\mathrm{L}}=\frac{3\ \mathrm{V}}{0.2\ \mathrm{A}}=15\ \Omega$。
(2)通过小灯泡的电流 $I_\mathrm{L}=I_\mathrm{总}-I_0=1.4\ \mathrm{A}-1.2\ \mathrm{A}=0.2\ \mathrm{A}$，并联时小灯泡两端电压等于电源电压，即$U_\mathrm{L}=3\ \mathrm{V}$，小灯泡L的阻值 $R_\mathrm{L}=\frac{U_\mathrm{L}}{I_\mathrm{L}}=\frac{3\ \mathrm{V}}{0.2\ \mathrm{A}}=15\ \Omega$。
