6.如图所示，电源电压恒定不变，闭合开关后，当滑动变阻器滑片P向右端滑动时，下列说法正确的是（）

A.Ⓐ示数变大，Ⓥ示数变小
B.Ⓐ示数变小，Ⓥ示数变大
C.Ⓐ示数变大，Ⓥ示数变大
D.Ⓐ示数变小，Ⓥ示数不变

6.D

7.［苏州模拟］电流表自身的电阻很小，假设某个电流表的电阻只有0.01 Ω，当电流表直接接在一节新的干电池两极时，通过电流表的电流为A，可能烧坏电源和导线。电压表自身的电阻很大，当电压表直接接到该电池的两端时，通过电压表的电流很（填“大”或“小”），（填“会”或“不会”）烧坏电源。

7.150；小；不会

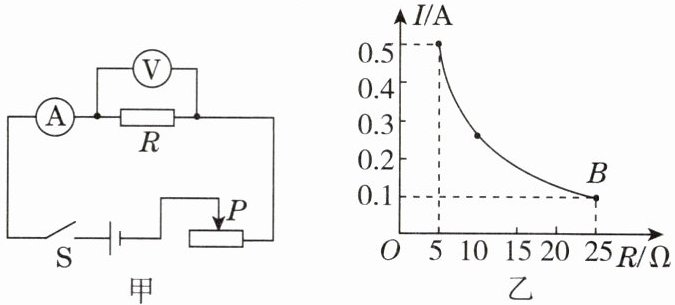

8.在“探究电流与电阻的关系”实验中，电路如图甲所示。多次改变电阻R的阻值，并记录对应的电流表示数，得到如图乙所示的电流I随电阻R变化的图像。由图像可知，电压表示数始终保持V不变，实验中，当定值电阻阻值为10 Ω时，电路中的电流应为A。

8.2.5；0.25

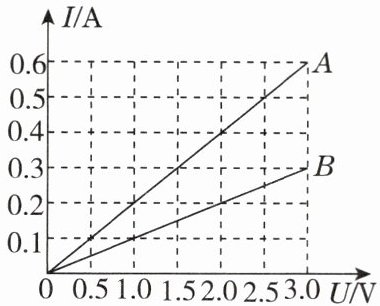

9.如图所示的是电阻A和B的I-U图像。电阻A的阻值$R_A$为Ω，B的阻值$R_B$为Ω。分析$R_A$和$R_B$的大小与对应图线倾斜程度的关系，可以得出的结论是。

9.5；10；图线倾斜程度越小，定值电阻的阻值越大

[补充设问]若把电阻A和B并联接入电路中，当通过电阻B的电流是0.2 A时，通过电阻A的电流是A。若把二者串联接入电路中，当电路中的电流是0.3 A时，电源电压为V。

【补充设问】0.4；4.5

10.如图所示的是一款摄像机自主启动装置的简化电路图，电源电压恒为12 V，$R_P$是红外线探测电阻，R是定值电阻，阻值为8 Ω。闭合开关，当R两端的电压达到8 V，摄像机自主启动拍摄，求：
(1)此时电路中的电流；
(2)此时$R_P$的阻值。

10.解：由题图可知，定值电阻R与红外线探测电阻$R_P$串联，电压表测R两端的电压。
(1)由串联电路的电流特点可得，电路中的电流
$I=I_R=\frac{U_R}{R}=\frac{8\ \mathrm{V}}{8\ \Omega}=1\ \mathrm{A}$。
(2)由串联电路的电压特点可得，$R_P$两端的电压
$U_P=U-U_R=12\ \mathrm{V}-8\ \mathrm{V}=4\ \mathrm{V}$，
由欧姆定律可知，$R_P$的阻值 $R_P=\frac{U_P}{I}=\frac{4\ \mathrm{V}}{1\ \mathrm{A}}=4\ \Omega$。

11. [六安期末] 小点连接如图所示的电路，$R_1=20\ \Omega$。闭合开关S，在闭合开关$S_1$前，电流表$A_1$的读数为0.4 A；闭合开关$S_1$后，电流表$A_2$的读数为0.6 A。求：
(1)电源电压的大小；
(2)$R_2$的阻值大小。

11.解：(1)由图知，S闭合、$S_1$断开时，只有$R_1$连入电路中，电流表$A_1$测通过它的电流，由 $I=\frac{U}{R}$ 可得，电源电压 $U=U_1=I_1R_1=0.4\ \mathrm{A}×20\ \Omega=8\ \mathrm{V}$。
(2)S、$S_1$闭合后，两电阻并联，电流表$A_1$测通过$R_1$的电流，$A_2$测干路电流，因并联电路中各支路间互不影响，所以通过$R_1$的电流仍为0.4 A不变，由并联电路电流特点可得通过$R_2$的电流 $I_2=I_{\mathrm{总}}-I_1=0.6\ \mathrm{A}-0.4\ \mathrm{A}=0.2\ \mathrm{A}$，由并联电路的电压特点可知 $U_2=U_1=U=8\ \mathrm{V}$，由欧姆定律可得 $R_2$ 的阻值
$R_2=\frac{U_2}{I_2}=\frac{8\ \mathrm{V}}{0.2\ \mathrm{A}}=40\ \Omega$。
