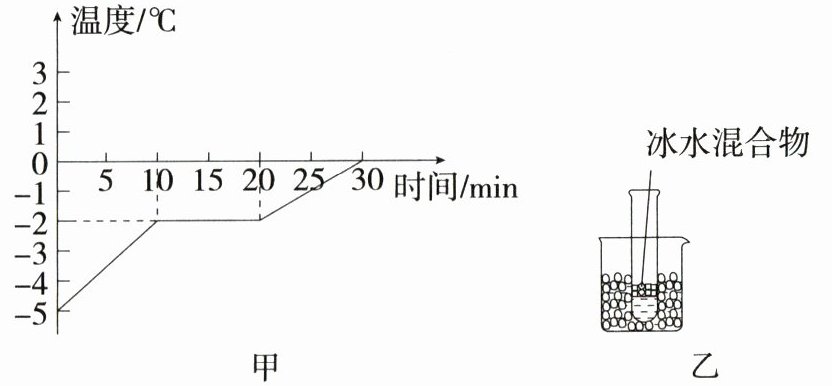

7. 核心素养 科学探究 「2026黑龙江齐齐哈尔期末，★☆」如图甲所示为某物质的熔化图像。根据图像可知（
A.该物质是晶体物质,它的熔化过程持续20 min
B.该物质熔化时吸收热量,温度可能保持不变
C.该物质在第11 min时一定是固态
D.若将装有冰水混合物的试管放入正在熔化的该物质中(如图乙所示),则试管内冰的质量会逐渐增加
D
）A.该物质是晶体物质,它的熔化过程持续20 min
B.该物质熔化时吸收热量,温度可能保持不变
C.该物质在第11 min时一定是固态
D.若将装有冰水混合物的试管放入正在熔化的该物质中(如图乙所示),则试管内冰的质量会逐渐增加
答案
7.D 由图像知，该物质从第 10 min 开始熔化，到第 20 min 熔化结束，熔化过程经历了 10 min，该物质有固定的熔化温度，是晶体物质，故 A 错误；晶体熔化时吸收热量且温度一定保持不变，故 B 错误；该物质第 10 min 时开始熔化，第 11 min 时已经熔化了一会儿，物质处于固液共存态，故 C 错误；该物质熔化时温度低于 0 ℃，冰水混合物温度为 0 ℃，将装有冰水混合物的试管放入正在熔化的该物质中时，冰水混合物会向该物质放热，水会凝固成冰，故冰的质量逐渐增加，故 D 符合题意。
解析
【分析】
要解答本题，需先读懂甲图的晶体熔化图像，明确晶体的特点：有固定熔点，熔化时温度不变，熔化过程的时长是开始熔化到结束熔化的时间差；再结合晶体熔化时的状态变化、热传递与凝固的条件逐一分析选项。首先观察图像，该物质在10~20min温度保持-2℃不变，说明是晶体，熔化过程从10min开始到20min结束，时长为10min，再据此判断各选项的正误。
【解析】
逐个分析选项：
A. 由图甲可知，该物质从第10min开始熔化，到第20min熔化结束，熔化过程持续时间为20min -10min=10min，并非20min，故A错误；
B. 晶体熔化的特点是吸收热量，温度一定保持不变，不是“可能”保持不变，故B错误；
C. 该物质第10min时开始熔化，在熔化过程（10~20min）中，物质处于固液共存态，因此第11min时是固液共存态，不是固态，故C错误；
D. 该物质熔化时温度为-2℃，低于冰水混合物的温度（0℃），将装有冰水混合物的试管放入正在熔化的该物质中时，冰水混合物会向该物质放热，满足水凝固的条件，水会凝固成冰，因此试管内冰的质量会逐渐增加，故D正确。
【答案】
D
【知识点】
晶体熔化特点、凝固条件、热传递
【点评】
本题考查晶体熔化与凝固的相关知识，核心是读懂熔化图像，明确晶体熔化时的温度、时间、状态变化，同时理解热传递和凝固的条件，需细心分析每个选项，避免概念混淆。
【难度系数】
0.5
要解答本题，需先读懂甲图的晶体熔化图像，明确晶体的特点：有固定熔点，熔化时温度不变，熔化过程的时长是开始熔化到结束熔化的时间差；再结合晶体熔化时的状态变化、热传递与凝固的条件逐一分析选项。首先观察图像，该物质在10~20min温度保持-2℃不变，说明是晶体，熔化过程从10min开始到20min结束，时长为10min，再据此判断各选项的正误。
【解析】
逐个分析选项：
A. 由图甲可知，该物质从第10min开始熔化，到第20min熔化结束，熔化过程持续时间为20min -10min=10min，并非20min，故A错误；
B. 晶体熔化的特点是吸收热量，温度一定保持不变，不是“可能”保持不变，故B错误；
C. 该物质第10min时开始熔化，在熔化过程（10~20min）中，物质处于固液共存态，因此第11min时是固液共存态，不是固态，故C错误；
D. 该物质熔化时温度为-2℃，低于冰水混合物的温度（0℃），将装有冰水混合物的试管放入正在熔化的该物质中时，冰水混合物会向该物质放热，满足水凝固的条件，水会凝固成冰，因此试管内冰的质量会逐渐增加，故D正确。
【答案】
D
【知识点】
晶体熔化特点、凝固条件、热传递
【点评】
本题考查晶体熔化与凝固的相关知识，核心是读懂熔化图像，明确晶体熔化时的温度、时间、状态变化，同时理解热传递和凝固的条件，需细心分析每个选项，避免概念混淆。
【难度系数】
0.5

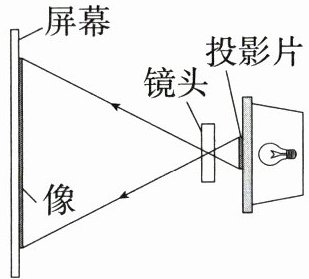

8.「2026山东淄博临淄期末，★☆」物理课上，老师用投影仪投影了“日食的成因图”，如图是投影仪的结构示意图。下列分析正确的是（
A.该镜头的特点是中间厚、边缘薄
B.投影仪成的是正立、放大的虚像
C.为便于学生观看，屏幕应使用光滑的幕布
D.若想放大屏幕上的画面，应将镜头靠近屏幕
A
）A.该镜头的特点是中间厚、边缘薄
B.投影仪成的是正立、放大的虚像
C.为便于学生观看，屏幕应使用光滑的幕布
D.若想放大屏幕上的画面，应将镜头靠近屏幕
答案
8.A 投影仪的镜头是一个凸透镜，凸透镜的特点是中间厚、边缘薄，故 A 正确；投影仪的成像原理是当物体(投影片)放在凸透镜的 1 倍焦距和 2 倍焦距之间时，成倒立、放大的实像，故 B 错误；为了让坐在不同位置的学生都能看清楚屏幕上的像，屏幕应选用粗糙的幕布，使光在屏幕上发生漫反射，反射光射向各个方向，故 C 错误；根据凸透镜成实像时物近像远像变大可知，若想放大屏幕上的画面，应减小物距(镜头靠近投影片)，此时像距增大，应将镜头远离屏幕，故 D 错误。
解析
【分析】
本题考查投影仪相关的光学知识，需结合凸透镜的特点、成像规律、漫反射的应用逐一分析选项，判断每个选项的正误。
【解析】
对各选项分析如下：
A. 投影仪的镜头是凸透镜，凸透镜的特点是中间厚、边缘薄，该选项正确；
B. 投影仪的成像原理是：当投影片位于凸透镜的1倍焦距和2倍焦距之间时，成倒立、放大的实像，并非正立、放大的虚像，该选项错误；
C. 为使不同位置的学生都能看清屏幕上的像，屏幕应选用粗糙幕布，使光发生漫反射，反射光射向各个方向；若用光滑幕布，会发生镜面反射，仅特定位置能看到像，该选项错误；
D. 根据凸透镜成实像时“物近像远像变大”的规律，要放大屏幕上的画面，需减小物距（镜头靠近投影片），同时增大像距（镜头远离屏幕），并非靠近屏幕，该选项错误。
【答案】
A
【知识点】
凸透镜成像规律、漫反射、投影仪原理
【点评】
本题围绕投影仪的光学原理，考查凸透镜的特点、成像规律、漫反射的实际应用，属于基础光学题，需学生掌握相关概念并能灵活判断。
【难度系数】
0.6
本题考查投影仪相关的光学知识，需结合凸透镜的特点、成像规律、漫反射的应用逐一分析选项，判断每个选项的正误。
【解析】
对各选项分析如下：
A. 投影仪的镜头是凸透镜，凸透镜的特点是中间厚、边缘薄，该选项正确；
B. 投影仪的成像原理是：当投影片位于凸透镜的1倍焦距和2倍焦距之间时，成倒立、放大的实像，并非正立、放大的虚像，该选项错误；
C. 为使不同位置的学生都能看清屏幕上的像，屏幕应选用粗糙幕布，使光发生漫反射，反射光射向各个方向；若用光滑幕布，会发生镜面反射，仅特定位置能看到像，该选项错误；
D. 根据凸透镜成实像时“物近像远像变大”的规律，要放大屏幕上的画面，需减小物距（镜头靠近投影片），同时增大像距（镜头远离屏幕），并非靠近屏幕，该选项错误。
【答案】
A
【知识点】
凸透镜成像规律、漫反射、投影仪原理
【点评】
本题围绕投影仪的光学原理，考查凸透镜的特点、成像规律、漫反射的实际应用，属于基础光学题，需学生掌握相关概念并能灵活判断。
【难度系数】
0.6
9. 跨学科融合数学「2025广东深圳实验学校期末，★☆」在用焦距为f的凸透镜探究凸透镜成像规律时，多次实验，记录凸透镜成实像时的物距u、像距v；算出物像间距L(即u+v)，绘出图像；结合图像，下列说法错误的是 (
A.d点的成像特点与照相机成像特点相同
B.当凸透镜成实像时，其物像间距满足L＞4.5f
C.a和d两点的数据可以说明在折射现象中，光路是可逆的
D.c和d两点的成像特点是相同的
B
)A.d点的成像特点与照相机成像特点相同
B.当凸透镜成实像时，其物像间距满足L＞4.5f
C.a和d两点的数据可以说明在折射现象中，光路是可逆的
D.c和d两点的成像特点是相同的
答案
9.B 由图可知，d点物距大于二倍焦距，成倒立、缩小的实像，与照相机的成像特点相同，故 A 正确；由图像可知，当凸透镜成实像时，其物像间距满足 L≥4f，故 B 错误；a 和 d 两点的数据中 L 相同，a 点像距与 d 点物距相等，d 点像距与 a 点物距相等，都能成清晰像，可说明在光的折射现象中，光路是可逆的，故 C 正确；c 和 d 两点的物距都大于二倍焦距，成像特点一样，故 D 正确。故选 B。
解析
【分析】
要解决这道题，需结合凸透镜成实像的规律（满足$\frac{1}{u}+\frac{1}{v}=\frac{1}{f}$，物像间距$L=u+v$）和图像信息分析各选项：首先明确图像中各点的物距$u$和对应的物像间距$L$，再逐一判断选项正误：凸透镜成实像时，当$u=2f$时，$v=2f$，此时物像间距$L=4f$，是成实像时的最小间距，对应图像中$b$点；再确定各点的$u$和$L$：$a$点$u=1.5f$、$L=4.5f$，$c$点$u=2.5f$，$d$点$u=3f$、$L=4.5f$，最后结合成像规律和光路可逆知识分析选项。
【解析】
根据凸透镜成实像的规律，物像间距$L=u+v$，结合图像逐一分析选项：
选项A：$d$点物距$u=3f＞2f$，根据成像规律，此时成倒立、缩小的实像，与照相机成像特点相同，故A正确；
选项B：由图像可知，凸透镜成实像时，物像间距的最小值为$4f$（对应$b$点），即$L≥4f$，并非$L＞4.5f$，故B错误；
选项C：$a$点$u=1.5f$，则像距$v_a=4.5f-1.5f=3f$；$d$点$u=3f$，像距$v_d=4.5f-3f=1.5f$，两点物距和像距互换仍能成清晰实像，说明折射现象中光路可逆，故C正确；
选项D：$c$点$u=2.5f＞2f$，$d$点$u=3f＞2f$，均在二倍焦距外，都成倒立、缩小的实像，成像特点相同，故D正确。
综上，说法错误的是B选项。
【答案】
B
【知识点】
凸透镜成像规律，光路可逆，物像间距
【点评】
本题结合图像考查凸透镜成像规律，属于跨学科题目，需将数学图像分析与物理成像规律结合，重点考查物像间距、成像特点及光路可逆的理解，难度适中。
【难度系数】
0.5
要解决这道题，需结合凸透镜成实像的规律（满足$\frac{1}{u}+\frac{1}{v}=\frac{1}{f}$，物像间距$L=u+v$）和图像信息分析各选项：首先明确图像中各点的物距$u$和对应的物像间距$L$，再逐一判断选项正误：凸透镜成实像时，当$u=2f$时，$v=2f$，此时物像间距$L=4f$，是成实像时的最小间距，对应图像中$b$点；再确定各点的$u$和$L$：$a$点$u=1.5f$、$L=4.5f$，$c$点$u=2.5f$，$d$点$u=3f$、$L=4.5f$，最后结合成像规律和光路可逆知识分析选项。
【解析】
根据凸透镜成实像的规律，物像间距$L=u+v$，结合图像逐一分析选项：
选项A：$d$点物距$u=3f＞2f$，根据成像规律，此时成倒立、缩小的实像，与照相机成像特点相同，故A正确；
选项B：由图像可知，凸透镜成实像时，物像间距的最小值为$4f$（对应$b$点），即$L≥4f$，并非$L＞4.5f$，故B错误；
选项C：$a$点$u=1.5f$，则像距$v_a=4.5f-1.5f=3f$；$d$点$u=3f$，像距$v_d=4.5f-3f=1.5f$，两点物距和像距互换仍能成清晰实像，说明折射现象中光路可逆，故C正确；
选项D：$c$点$u=2.5f＞2f$，$d$点$u=3f＞2f$，均在二倍焦距外，都成倒立、缩小的实像，成像特点相同，故D正确。
综上，说法错误的是B选项。
【答案】
B
【知识点】
凸透镜成像规律，光路可逆，物像间距
【点评】
本题结合图像考查凸透镜成像规律，属于跨学科题目，需将数学图像分析与物理成像规律结合，重点考查物像间距、成像特点及光路可逆的理解，难度适中。
【难度系数】
0.5
