10.［芜湖期末］图1是某玩具电铃的电路图，请在图2中用笔画线表示导线连接实物图。

答案


10.解：如图所示。
11.[跨学科·化学]如图所示的是“盐水动力”玩具车，车身上方固定一个小塑料杯，杯壁内侧有一片镁片和一片碳片，当向杯中倒入盐水，使镁片和碳片都浸入盐水时，小车就能缓缓向前运动。插入镁片和碳片的盐水杯相当于电路中的（
A
）

A.电源
B.导线
C.用电器
D.开关

答案

11.A

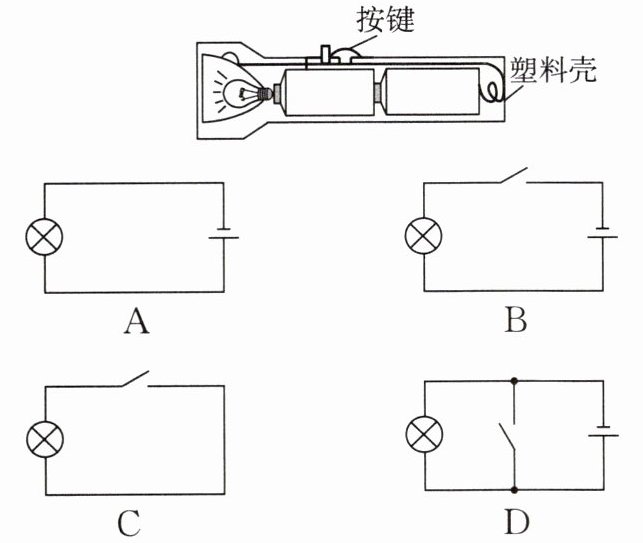

12.如图所示的是手电筒的结构简图，按下按键时，电路接通小灯泡发光。以下是四名同学画出的该手电筒的电路图，其中正确的是 （
B
）

答案

12.B
13.如图所示的为小明连接的电路，他先检查导线连接无误后，闭合开关S，发现两灯均不发光，于是他用一根导线将$\mathrm{L}_1$两端连接起来，灯$\mathrm{L}_1$、$\mathrm{L}_2$仍不发光，将导线改接到$\mathrm{L}_2$两端时灯$\mathrm{L}_1$发光，$\mathrm{L}_2$不发光，由此判定电路的故障可能是（
B
）


A.$\mathrm{L}_1$断路
B.$\mathrm{L}_2$断路
C.$\mathrm{L}_1$短路
D.$\mathrm{L}_2$短路

答案

13.B
14.新情境 感应发光“冰块”外形如真实冰块一般，入水即亮，如图所示。它外部由无毒无害的食品级PS材料制作，内部由液体感应器、纽扣电池和LED灯泡组成。其中液体感应器为先进的触水式
开关
（填“电源”“用电器”“开关”或“导线”）。放入水中的“冰块”，内部的电路处于
通路
（填“通路”“断路”或“短路”）状态。

答案

14.开关；通路

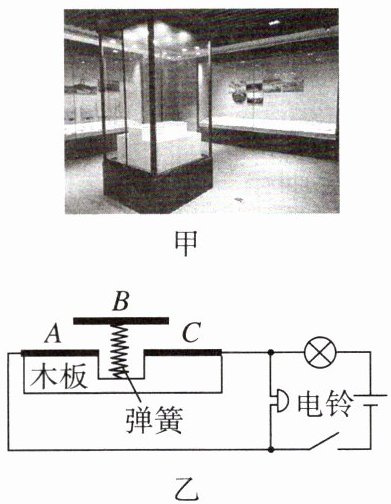

15.图甲是一种具有报警功能的文物展示台。假设该展示台的结构如图乙所示，由木板，弹簧，金属片A、B、C以及报警电路组成。当闭合开关，将文物放在金属片B上时，弹簧被压缩，B与A、C接触，灯
亮
（填“亮”或“不亮”）电铃不响。电铃不响是因为电铃
被短路
（填“断路”或“被短路”）。

答案

15.亮；被短路

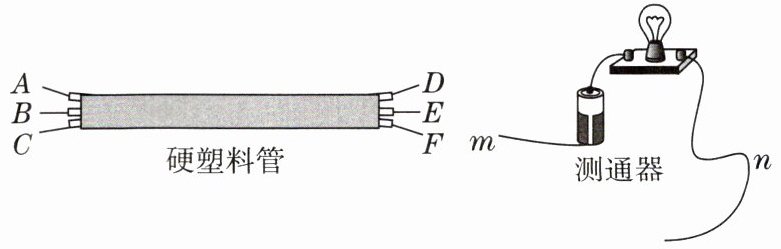

16. [高阶思维]如图所示，在一根横跨河流两岸的硬塑料管内穿有三根完全相同的电线，为了辨别哪两个线头为同一根导线的两端，可以用图示的测通器来测试，其操作过程如下：连接A和B，将测通器的m连接在D上；当n连接E时小灯泡发光，连接F时小灯泡不发光。由此可以确定
C、F
（填字母）为同一根导线的两端。

答案

16.C、F
