2026年点拨训练九年级物理上册沪粤版安徽专版第39页答案

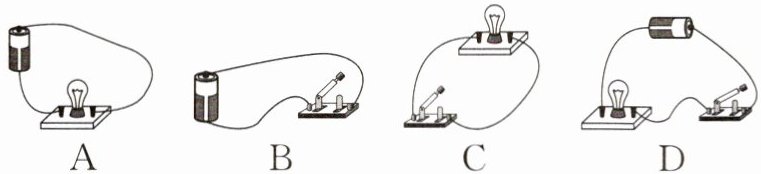

1.以下属于完整的简单电路的是（
D
）

答案

1.D
2.［宣城月考］电路中，能让电流通过或切断电流的元件是（
B
）

A.用电器
B.开关
C.导线
D.电源

答案

2.B
3.
电源
在电路中的作用是提供电能，它使电荷能够
定向移动
形成电流。

答案

3.电源；定向移动

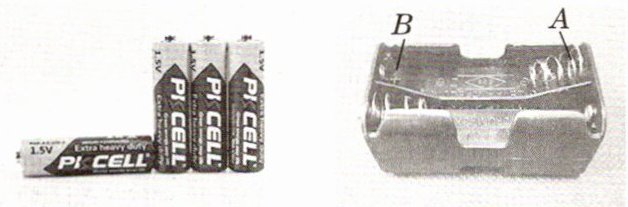

4. [合肥二模]如图所示,将图中的一节干电池正确装入电池盒中,则电池的正极应接到电池盒的
B
（填“A”或“B”）端。

答案

4.B
5. [中考能力点·构建物理模型] 物理学中有一种物理研究方法叫做类比法。如图所示，打开水龙头，水池中的水便会流出冲击扇叶；若我们使用该装置类比电路，则水池对应电路中的电源，水龙头对应电路中的
开关
，扇叶对应电路中的
用电器
。

答案

5.开关；用电器
6.小点连接好如图所示的电路，此时开关断开，小灯泡不发光，电路处于
断路
状态；闭合开关后小灯泡发光，此时电路处于
通路
状态；但是过一段时间后，小点发现小灯泡灭了，电池还很烫，此时电路处于
短路
状态。（均填“通路”“断路”或“短路”）

答案

6.断路；通路；短路

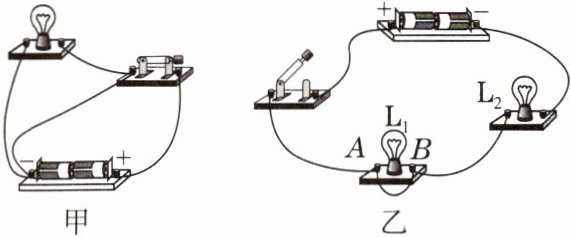

7.如图甲所示,此电路会造成的危害是
损坏电源
(填“烧坏灯泡”或“损坏电源”)。

补充设问 如图乙所示,将一根导线直接连在A、B两个接线柱上,闭合开关,灯泡L₁
不发光
,灯泡L₂
发光
。(均填“发光”或“不发光”)

答案

7.损坏电源
【补充设问】不发光；发光

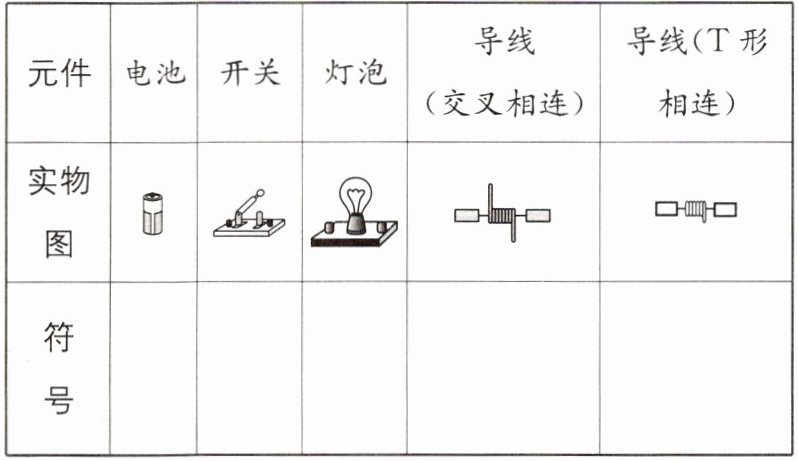

8.填表。
元件 电池 开关 灯泡 导线（交叉相连） 导线(T形相连)
实物图
符号

答案

8.-|┫-；─/─；⊗；┼；┬
9.根据如图所示的实物电路,请在方框内画出对应的电路图。(要求连线横平竖直,尽量使电路图简洁、美观)

答案


9.解：如图所示。
答题规范：(1)电路元件使用标准符号。(2)电路元件布局合理。(3)符合电路的设计要求。
