1. (2025·江苏无锡期末)如图所示,ab为一根铅笔芯,闭合开关后,小灯泡发光,当夹子向右移动时,小灯泡的亮度会发生变化。下列说法正确的是()

A. 小灯泡与铅笔芯是并联的
B. 接入电路的铅笔芯变长,小灯泡变亮
C. 该实验能解释滑动变阻器的原理
D. 将铅笔芯换成塑料管,小灯泡仍会亮

1.C

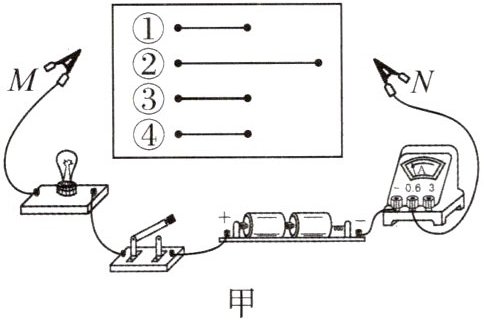

2. 在“探究影响导体电阻大小的因素”实验中,小明猜想导体电阻的大小可能与下列因素有关：A.导体的材料；B.导体的长度；C.导体的横截面积。为了验证上述猜想,他用如图甲所示的器材进行实验,编号①②③是镍铬合金导体,④是锰铜合金导体。

(1)实验前开关应处于______状态。
(2)选用①②两根导体分别接入电路进行实验,可验证猜想______(填字母)。
(3)选用①④两根导体分别接入图中M、N两点间,闭合开关后电流表的示数不同,可知在导体的长度和横截面积相同时,导体电阻大小与导体的______有关。
(4)将②导体接在M、N两点间后,用电压表测出其两端的电压如图乙所示,读数为______V,此时电路中电流表的示数为0.2A,则②导体的电阻为

______Ω。

2.(1)断开　(2)B　(3)材料　(4)2.2　11

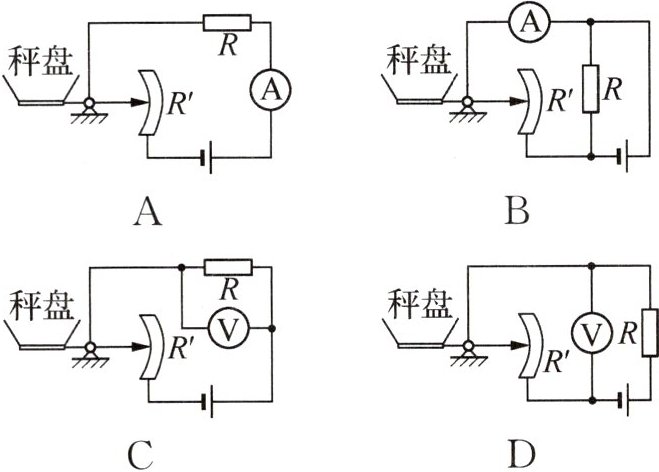

3. 新素养科学思维(2025·湖南岳阳期中)在“动手动脑学物理”的活动中,某实践小组利用电流表、电压表和带有滑片的变阻器,设计了一个电子秤,当秤盘上所加重物越重时,电流表或电压表的示数越大。下列图示符合要求的电路是()

A.
B.
C.
D.

3.D　解析:当秤盘中的重物越重时，秤盘向下移动的距离越大，由于杠杆的作用，变阻器连入电路的阻值越大。A图中，滑动变阻器$R'$与定值电阻$R$串联，电流表测电路中电流，当$R'$连入电路的电阻变大时，电路中的电流变小，电流表示数变小，故A不符合要求；B图中，变阻器$R'$与定值电阻$R$并联，当变阻器的阻值变大时，变阻器支路的电流表示数变小，故B不符合要求；C图中，变阻器$R'$与定值电阻$R$串联，当变阻器的阻值变大时，根据串联电路的分压原理，定值电阻两端的电压变小，电压表示数变小，故C不符合要求；D图中，当变阻器的阻值变大时，根据串联电路的分压原理，变阻器两端的电压变大，电压表的示数变大，故D符合要求。

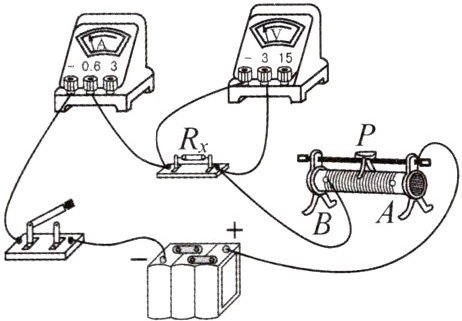

4. 某同学利用如图所示的电路测量一待测电阻$R_x$的阻值,图中电源电压恒为6V,滑动变阻器的最大阻值为50Ω。

(1)正确连接电路,闭合开关前,应将滑动变阻器的滑片P移至______(选填“A”或“B”)端。
(2)实验过程中向左移动滑片P,电压表的示数______(选填“变大”“变小”或“不变”)。
(3)实验中测量多组电压和电流值的目的是______。
(4)若$R_x$为10Ω,为保证电路安全,滑动变阻器连入电路的阻值范围是______Ω。

4.(1)A　(2)变大　(3)取平均值减小测量的误差　(4)10～50　解析:(1)正确连接电路，闭合开关前，为保护电路，应将滑动变阻器的滑片$P$移至阻值最大处即$A$端。(2)实验过程中向左移动滑片$P$，滑动变阻器连入电路的阻值变小，由串联分压可知，滑动变阻器两端的电压变小，则$R_{x}$两端的电压即电压表的示数变大。(3)实验中测量多组电压和电流值的目的是取平均值减小测量的误差。(4)由电压表的量程可知，$R_{x}$两端的电压最大为$3V$，滑动变阻器两端的电压最小为$U_{滑}=6V - 3V = 3V$，此时滑动变阻器和$R_{x}$两端的电压相等，若$R_{x}$为$10\Omega$，由串联分压可知，滑动变阻器连入电路的阻值最小为$10\Omega$，此时电路中的电流最大为$\frac{U_{x}}{R_{x}}=\frac{3V}{10\Omega}=0.3A ＜ 0.6A$；滑动变阻器的最大阻值为$50\Omega$，连入电路的最大阻值为$50\Omega$。在保证电路安全的情况下，滑动变阻器连入电路的阻值范围为10～50Ω。
