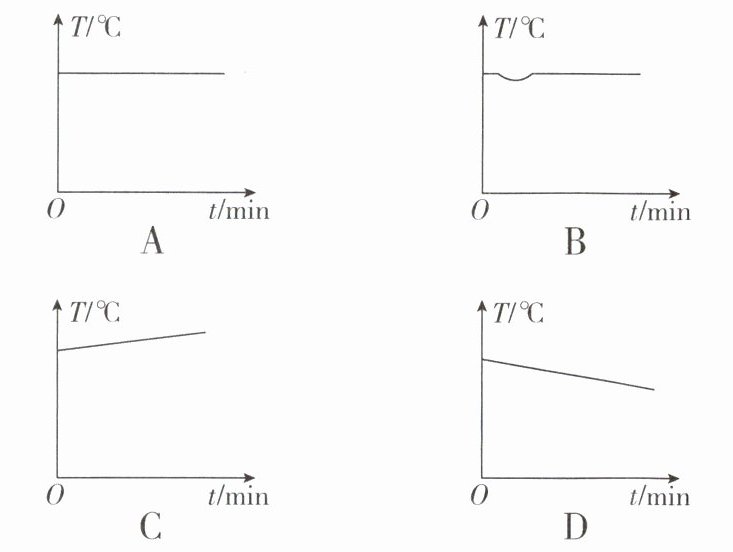

1. 小明用温度计测量一瓶酒精的温度,测量结束后将温度计从酒精中取出,关于温度计的示数随时间变化的图像,正确的是 (
B
)答案
1. B 解析:将温度计从酒精中取出,玻璃泡上沾有少量酒精,酒精蒸发时从玻璃泡吸热,使得温度计的示数下降,酒精蒸发完后,玻璃泡从周围空气中吸热,所以温度计的示数又会上升,直到和周围环境温度相同时,不再上升.即温度计的示数会从一定温度先下降,然后又上升到室温.故选 B.
解析
【分析】
要判断温度计示数随时间变化的图像，需结合蒸发吸热的原理分析：温度计初始温度等于室温，取出后玻璃泡上的酒精会蒸发，蒸发吸热会使温度计示数下降；酒精蒸发完后，温度计玻璃泡会从周围空气吸热，示数回升至室温后保持不变，因此图像应呈现“先下降、后回升至初始温度”的特征。
【解析】
将温度计从酒精中取出后，玻璃泡上沾有少量酒精，酒精蒸发时会从温度计的玻璃泡吸收热量，导致温度计示数下降，对应图像出现一段向下的曲线；当酒精完全蒸发后，温度计的玻璃泡与周围空气发生热交换，从空气中吸收热量，示数逐渐升高，直到与初始的室温相同，之后温度保持不变。符合这一变化规律的是图B。
【答案】
B
【知识点】
蒸发吸热、温度计的使用
【点评】
本题结合温度计从酒精中取出的实际场景，考查蒸发吸热的物态变化特点，需要学生理解物态变化过程中吸放热对温度的影响，属于基础应用类题目，贴近生活实际，难度适中。
【难度系数】
0.6
要判断温度计示数随时间变化的图像，需结合蒸发吸热的原理分析：温度计初始温度等于室温，取出后玻璃泡上的酒精会蒸发，蒸发吸热会使温度计示数下降；酒精蒸发完后，温度计玻璃泡会从周围空气吸热，示数回升至室温后保持不变，因此图像应呈现“先下降、后回升至初始温度”的特征。
【解析】
将温度计从酒精中取出后，玻璃泡上沾有少量酒精，酒精蒸发时会从温度计的玻璃泡吸收热量，导致温度计示数下降，对应图像出现一段向下的曲线；当酒精完全蒸发后，温度计的玻璃泡与周围空气发生热交换，从空气中吸收热量，示数逐渐升高，直到与初始的室温相同，之后温度保持不变。符合这一变化规律的是图B。
【答案】
B
【知识点】
蒸发吸热、温度计的使用
【点评】
本题结合温度计从酒精中取出的实际场景，考查蒸发吸热的物态变化特点，需要学生理解物态变化过程中吸放热对温度的影响，属于基础应用类题目，贴近生活实际，难度适中。
【难度系数】
0.6
2. 如图是a实验小组在“探究水的沸腾”实验过程中绘制出的水温随时间的变化图像.相邻b实验小组用完全相同的装置做此实验,水的初温相同,但烧杯中水比a小组的少,请在图中大致画出b小组根据记录的数据绘制的水温随时间变化的图像.
答案
2. 如图所示
解析:b实验小组用完全相同的装置做此实验,水的初温相同,但烧杯中水比a小组的少,b实验小组烧杯中的水到达沸腾所吸热的时间应比a小组的短.
解析
【分析】要解决这个问题，需结合水沸腾的特点和热量公式分析：水沸腾时温度保持不变，且同一气压下，水的沸点相同；相同装置下，相同时间内水吸收的热量相同，根据热量公式$Q = cm\Delta t$，水的质量越小，升温越快，达到沸点的时间越短。b小组水的质量比a小组少，因此升温更快，会更早达到沸点，且沸点与a小组相同。
【解析】1. 确定起点：b小组水的初温与a小组相同，所以图像起点和a的起点一致；2. 升温阶段：相同时间内吸收热量相同，b小组水质量小，升温更快，因此升温段的斜率比a更大（更陡）；3. 沸腾阶段：同一气压下，水的沸点相同，所以b小组达到沸点后，温度保持不变的水平段与a的水平段在同一温度位置，且b更早进入沸腾阶段。
【答案】如图所示
【知识点】水的沸腾、比热容、热量与温度变化
【点评】本题结合探究水沸腾的实验，考查对图像的分析能力，核心是理解质量对升温快慢的影响，属于基础应用类题目，难度适中。
【难度系数】0.5
【解析】1. 确定起点：b小组水的初温与a小组相同，所以图像起点和a的起点一致；2. 升温阶段：相同时间内吸收热量相同，b小组水质量小，升温更快，因此升温段的斜率比a更大（更陡）；3. 沸腾阶段：同一气压下，水的沸点相同，所以b小组达到沸点后，温度保持不变的水平段与a的水平段在同一温度位置，且b更早进入沸腾阶段。
【答案】如图所示
【知识点】水的沸腾、比热容、热量与温度变化
【点评】本题结合探究水沸腾的实验，考查对图像的分析能力，核心是理解质量对升温快慢的影响，属于基础应用类题目，难度适中。
【难度系数】0.5
3. 新素材 科学前沿“相变储热技术”是利用相变材料在固态、液态和气态之间相互转化的过程中,要吸收或放出热量的原理来进行储存和释放热能的技术.某种固—液相变(固态和液态之间相互转化)材料,工作过程中其温度随时间变化的图像如图所示.下列说法错误的是
(
A.该相变材料是晶体
B.该相变材料的熔点为$T_2$
C.$t_1 ∼ t_2$时间内该相变材料吸收热量
D.$t_3 ∼ t_4$时间内该相变材料为液态
(
D
)A.该相变材料是晶体
B.该相变材料的熔点为$T_2$
C.$t_1 ∼ t_2$时间内该相变材料吸收热量
D.$t_3 ∼ t_4$时间内该相变材料为液态
答案
3. D 解析:AB.由图像可知,该材料在温度为$T_2$时温度保持不变,即有固定的熔化和凝固温度,所以该相变材料是晶体,熔点和凝固点均为$T_2$,故 AB 正确;CD.由图可知,$t_1 ∼ t_2$时间内,该材料正在熔化,吸收热量,$t_3 ∼ t_4$时间内,该材料正在凝固,放出热量,此时是固液共存状态,故 C 正确,D 错误.故选 D.
解析
【分析】
本题考查晶体熔化和凝固图像的应用，解题思路是：首先明确晶体的核心特点是有固定的熔点（熔化时温度不变），且熔点等于凝固点；再结合图像中各时间段的温度变化，分析相变材料的状态、吸放热情况，逐一判断选项的正误。
【解析】
观察温度随时间变化的图像：
1. 该材料在温度为$T_2$时温度保持不变，说明有固定的熔化和凝固温度，属于晶体，其熔点和凝固点均为$T_2$，故A、B选项正确；
2. $t_1 ∼ t_2$时间内，材料处于熔化过程，晶体熔化时持续吸收热量但温度不变，故C选项正确；
3. $t_3 ∼ t_4$时间内，材料温度保持$T_2$不变，处于凝固过程，此时为固液共存状态，放出热量，并非液态，故D选项错误。
综上，答案选D。
【答案】
D
【知识点】
晶体的熔化、凝固、熔点与凝固点
【点评】
本题结合相变储热技术的素材，考查对晶体熔化和凝固图像的理解，需掌握晶体的特性，能根据图像判断物质状态、吸放热情况，属于基础应用类题目。
【难度系数】
0.6
本题考查晶体熔化和凝固图像的应用，解题思路是：首先明确晶体的核心特点是有固定的熔点（熔化时温度不变），且熔点等于凝固点；再结合图像中各时间段的温度变化，分析相变材料的状态、吸放热情况，逐一判断选项的正误。
【解析】
观察温度随时间变化的图像：
1. 该材料在温度为$T_2$时温度保持不变，说明有固定的熔化和凝固温度，属于晶体，其熔点和凝固点均为$T_2$，故A、B选项正确；
2. $t_1 ∼ t_2$时间内，材料处于熔化过程，晶体熔化时持续吸收热量但温度不变，故C选项正确；
3. $t_3 ∼ t_4$时间内，材料温度保持$T_2$不变，处于凝固过程，此时为固液共存状态，放出热量，并非液态，故D选项错误。
综上，答案选D。
【答案】
D
【知识点】
晶体的熔化、凝固、熔点与凝固点
【点评】
本题结合相变储热技术的素材，考查对晶体熔化和凝固图像的理解，需掌握晶体的特性，能根据图像判断物质状态、吸放热情况，属于基础应用类题目。
【难度系数】
0.6
4. (2026·南京师范大学附属中学月考)某同学在做萘的熔化实验时,根据记录的数据,画出了如图所示的曲线.如果记录和作图没有错误,则以下判断中错误的是 (
A.在$t_1$时刻刚停止加热,$t_2$时刻又开始加热
B.在$t=0$的时刻显示的温度就是萘的熔点
C.在$0$~$t_1$的时间内含有萘的放热过程
D.在$t_1$~$t_2$的时间内萘在不断地放出热量
A
)A.在$t_1$时刻刚停止加热,$t_2$时刻又开始加热
B.在$t=0$的时刻显示的温度就是萘的熔点
C.在$0$~$t_1$的时间内含有萘的放热过程
D.在$t_1$~$t_2$的时间内萘在不断地放出热量
答案
4. A 解析:A. 题图显示的应该是萘从固液混合态慢慢冷却之后又加热的过程,所以$t_1$时刻一定不是停止加热,应在之前停止加热,热量散失后,在$t_1$时完全凝固,温度开始降低,在$t_2$时刻温度又开始上升,说明此时又开始加热,故 A 错误,符合题意;B. 0到$t_1$是萘正在凝固的过程,这个过程中液态的萘不断变成固态的萘,温度为凝固点温度,晶体的凝固点和熔点相同,故 B 正确,不符合题意;C. 在$0$~$t_1$时间内含有萘正在结晶的过程,凝固放热,故 C 正确,不符合题意;D. $t_1$~$t_2$的时间内,萘已经全部是固体了,温度在降低,所以在放热冷却,故 D 正确,不符合题意.故选 A.
解析
【分析】
首先明确萘是晶体，晶体凝固时温度保持不变，凝固点与熔点相同，凝固过程放热，温度降低时也放热，温度升高时吸热。观察图像：0~t₁段温度不变，是萘的凝固过程；t₁~t₂段温度下降，是凝固后固态萘降温的过程；t₂之后温度上升，说明此时开始加热。再逐一分析选项，找出错误的判断。
【解析】
A选项：图像中0~t₁段温度不变，是萘的凝固过程，说明在t₁之前就已停止加热，萘在凝固过程中温度不变，t₁时刻凝固完成，之后t₁~t₂段温度降低，是固态萘降温，t₂之后温度上升，说明t₂时刻才开始加热，并非t₁时刻停止加热、t₂时刻又开始加热，故A错误。
B选项：0~t₁是萘的凝固过程，晶体凝固时温度等于凝固点，而晶体的凝固点与熔点相同，因此t=0时刻的温度就是萘的熔点，故B正确。
C选项：0~t₁是萘的凝固过程，凝固过程需要放热，因此0~t₁时间内含有萘的放热过程，故C正确。
D选项：t₁~t₂时间内，萘的温度不断降低，说明萘在不断放出热量，故D正确。
综上，判断错误的是A选项。
【答案】
A
【知识点】
晶体凝固特点、熔点与凝固点
【点评】
本题考查晶体凝固图像的分析，需掌握晶体凝固时温度不变的特点，明确晶体凝固、降温、升温过程的吸放热情况，结合图像各段的温度变化分析对应的物态变化过程，是物态变化部分的基础题型。
【难度系数】
0.6
首先明确萘是晶体，晶体凝固时温度保持不变，凝固点与熔点相同，凝固过程放热，温度降低时也放热，温度升高时吸热。观察图像：0~t₁段温度不变，是萘的凝固过程；t₁~t₂段温度下降，是凝固后固态萘降温的过程；t₂之后温度上升，说明此时开始加热。再逐一分析选项，找出错误的判断。
【解析】
A选项：图像中0~t₁段温度不变，是萘的凝固过程，说明在t₁之前就已停止加热，萘在凝固过程中温度不变，t₁时刻凝固完成，之后t₁~t₂段温度降低，是固态萘降温，t₂之后温度上升，说明t₂时刻才开始加热，并非t₁时刻停止加热、t₂时刻又开始加热，故A错误。
B选项：0~t₁是萘的凝固过程，晶体凝固时温度等于凝固点，而晶体的凝固点与熔点相同，因此t=0时刻的温度就是萘的熔点，故B正确。
C选项：0~t₁是萘的凝固过程，凝固过程需要放热，因此0~t₁时间内含有萘的放热过程，故C正确。
D选项：t₁~t₂时间内，萘的温度不断降低，说明萘在不断放出热量，故D正确。
综上，判断错误的是A选项。
【答案】
A
【知识点】
晶体凝固特点、熔点与凝固点
【点评】
本题考查晶体凝固图像的分析，需掌握晶体凝固时温度不变的特点，明确晶体凝固、降温、升温过程的吸放热情况，结合图像各段的温度变化分析对应的物态变化过程，是物态变化部分的基础题型。
【难度系数】
0.6

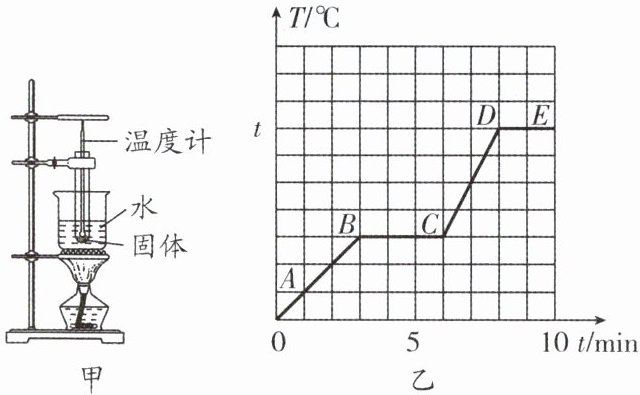

5. 在探究固体熔化特点实验中，小华用图甲实验装置给某固体加热，图乙是小华根据此实验绘制的温度和时间的图像，已知当地的气压为一个标准大气压，该固体的熔点是$T_1$，标准大气压下其液态物质的沸点是$T_2$，以下说法中不正确的是 （
A.$T_1$一定小于$100\ °\mathrm{C}$
B.$DE$段其液态物质一定处于沸腾
C.若$T_2＞100\ °\mathrm{C}$，则$t=100\ °\mathrm{C}$
D.该物质固态比液态升温慢
B
）A.$T_1$一定小于$100\ °\mathrm{C}$
B.$DE$段其液态物质一定处于沸腾
C.若$T_2＞100\ °\mathrm{C}$，则$t=100\ °\mathrm{C}$
D.该物质固态比液态升温慢
答案
5. B 解析: A. 因为在标准大气压下,水的沸点是100 ℃,如果固体的熔点大于或等于100 ℃,没法继续吸热,不能熔化,而图中 BC 段是熔化图像,说明固体熔点$T_1$一定小于 100 ℃,故 A 正确;BC.如果该物质的沸点$T_2$大于 100 ℃,则 DE 段是水达到了沸点,保持 100 ℃不变,试管中的液体也达到100 ℃后不能继续吸热,温度保持 100 ℃不变,此时液态物质并未沸腾,故 B 错误,C 正确;D. 比较图像 AB 和 CD 段可以看出,在时间相同时,AB 段温度升高慢,说明这种物质在固态升温慢,故 D 正确.故选 B.
解析
【分析】
要解决这道题，需结合晶体熔化、液体沸腾的特点，以及标准大气压下水的沸点（100℃）、热传递的条件（存在温度差才能吸热），逐一分析选项：晶体熔化时吸热温度不变，对应图像中BC段；液体沸腾时吸热温度不变，结合水浴加热的装置特点，烧杯中的水最多升温至100℃，试管内物质的吸热依赖与水的温度差，据此判断各选项正误。
【解析】
逐一分析选项：
1. 选项A：标准大气压下水的沸点为100℃，水浴加热时，烧杯内水的温度最高达100℃。若固体熔点$T_1≥100℃$，则固体无法从水中持续吸热熔化，而图像中BC段为固体熔化过程，说明$T_1$一定小于100℃，故A正确。
2. 选项B：若该物质液态的沸点$T_2＞100℃$，当烧杯中的水沸腾（温度保持100℃）时，试管内液态物质温度达到100℃，此时与水温度相同，无法继续吸热，因此DE段的液态物质并未沸腾，故B错误。
3. 选项C：若$T_2＞100℃$，试管内液态物质最多能达到水的沸点100℃，且无法继续吸热，温度保持100℃不变，即$t=100℃$，故C正确。
4. 选项D：对比图像AB段（固态）和CD段（液态），相同时间内，AB段温度升高的幅度更小，说明该物质固态比液态升温慢，故D正确。
综上，不正确的选项是B。
【答案】
B
【知识点】
晶体熔化特点，液体沸腾特点，热传递条件
【点评】
本题结合实验图像考查熔化和沸腾的规律，关键是理解水浴加热时试管内物质与水的温度关系，以及热传递的条件，易错点在于对DE段液态物质是否沸腾的判断，需注意温度差的要求。
【难度系数】
0.5
要解决这道题，需结合晶体熔化、液体沸腾的特点，以及标准大气压下水的沸点（100℃）、热传递的条件（存在温度差才能吸热），逐一分析选项：晶体熔化时吸热温度不变，对应图像中BC段；液体沸腾时吸热温度不变，结合水浴加热的装置特点，烧杯中的水最多升温至100℃，试管内物质的吸热依赖与水的温度差，据此判断各选项正误。
【解析】
逐一分析选项：
1. 选项A：标准大气压下水的沸点为100℃，水浴加热时，烧杯内水的温度最高达100℃。若固体熔点$T_1≥100℃$，则固体无法从水中持续吸热熔化，而图像中BC段为固体熔化过程，说明$T_1$一定小于100℃，故A正确。
2. 选项B：若该物质液态的沸点$T_2＞100℃$，当烧杯中的水沸腾（温度保持100℃）时，试管内液态物质温度达到100℃，此时与水温度相同，无法继续吸热，因此DE段的液态物质并未沸腾，故B错误。
3. 选项C：若$T_2＞100℃$，试管内液态物质最多能达到水的沸点100℃，且无法继续吸热，温度保持100℃不变，即$t=100℃$，故C正确。
4. 选项D：对比图像AB段（固态）和CD段（液态），相同时间内，AB段温度升高的幅度更小，说明该物质固态比液态升温慢，故D正确。
综上，不正确的选项是B。
【答案】
B
【知识点】
晶体熔化特点，液体沸腾特点，热传递条件
【点评】
本题结合实验图像考查熔化和沸腾的规律，关键是理解水浴加热时试管内物质与水的温度关系，以及热传递的条件，易错点在于对DE段液态物质是否沸腾的判断，需注意温度差的要求。
【难度系数】
0.5
