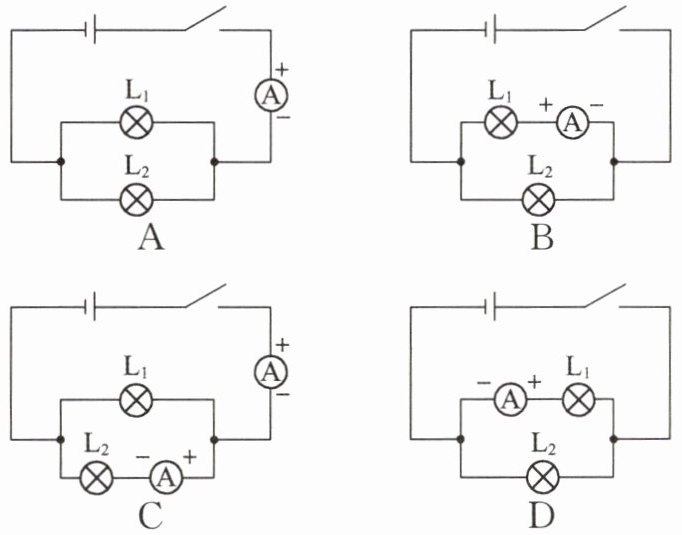

【应用2】下列用电流表测量电流大小的图中，有误的是（
特别提醒:(1)不允许把电流表直接连到电源的两极上,否则电流表会被烧坏;(2)如果不能估计电流大小,可以选择较大的测量范围进行快速试触。
B
）特别提醒:(1)不允许把电流表直接连到电源的两极上,否则电流表会被烧坏;(2)如果不能估计电流大小,可以选择较大的测量范围进行快速试触。
答案
应用2 B 解析:选项 A 中电流表在干路中,测干路中的电流,正、负接线柱连接正确,故 A 不符合题意;选项 B 中电流表与 L₁ 串联,测量通过 L₁的电流,但电流表的正、负接线柱接反了,故 B 符合题意;选项 C 中两电流表分别测量干路电流与通过 L₂ 的电流,正、负接线柱连接正确,故 C 不符合题意;选项 D 中电流表与 L₁ 串联,测量通过 L₁的电流,正、负接线柱连接正确,故 D 不符合题意。故选 B。
解析
【分析】
要找出电流表使用有误的图，需牢记电流表的正确使用规则：①电流表应串联在被测电路中；②电流需从电流表的正接线柱流入，负接线柱流出（即“正进负出”）；③不能将电流表直接接在电源两端。解题时，逐一分析每个选项中电流表的连接是否符合上述规则，即可找出错误选项。
【解析】
逐个分析各选项：
选项A：电流表串联在干路中，测量干路电流，电流从电流表正接线柱流入、负接线柱流出，连接正确，不符合题意。
选项B：电流表与L₁串联，测量L₁的电流，但电流从电流表的负接线柱流入、正接线柱流出，违反“正进负出”的规则，连接错误，符合题意。
选项C：上方电流表串联在干路测干路电流，正负接线柱连接正确；下方电流表与L₂串联测L₂的电流，正负接线柱也正确，不符合题意。
选项D：电流表与L₁串联，测量L₁的电流，电流从正接线柱流入、负接线柱流出，连接正确，不符合题意。
【答案】
B
【知识点】
电流表的使用
【点评】
本题考查电流表的正确使用方法，属于电学基础题，需熟练掌握电流表的连接规则，避免正负接线柱接反这类常见错误。
【难度系数】
0.5
要找出电流表使用有误的图，需牢记电流表的正确使用规则：①电流表应串联在被测电路中；②电流需从电流表的正接线柱流入，负接线柱流出（即“正进负出”）；③不能将电流表直接接在电源两端。解题时，逐一分析每个选项中电流表的连接是否符合上述规则，即可找出错误选项。
【解析】
逐个分析各选项：
选项A：电流表串联在干路中，测量干路电流，电流从电流表正接线柱流入、负接线柱流出，连接正确，不符合题意。
选项B：电流表与L₁串联，测量L₁的电流，但电流从电流表的负接线柱流入、正接线柱流出，违反“正进负出”的规则，连接错误，符合题意。
选项C：上方电流表串联在干路测干路电流，正负接线柱连接正确；下方电流表与L₂串联测L₂的电流，正负接线柱也正确，不符合题意。
选项D：电流表与L₁串联，测量L₁的电流，电流从正接线柱流入、负接线柱流出，连接正确，不符合题意。
【答案】
B
【知识点】
电流表的使用
【点评】
本题考查电流表的正确使用方法，属于电学基础题，需熟练掌握电流表的连接规则，避免正负接线柱接反这类常见错误。
【难度系数】
0.5
任务三 实验:用电流表测量电流

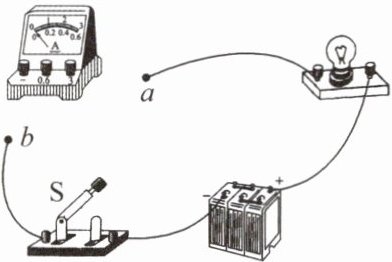

结合电流表的使用方法,我们一起用电流表测量电路中的电流(如图所示)。
问题1:通过灯泡的电流大约为0.3 A,测量此电流,电流表应选的测量范围为
问题2:导线a端接电流表的“-”接线柱,b端接电流表的“+”接线柱,此时电流表的指针偏向分度盘中线的
问题3:为测量通过小灯泡的电流,导线a端接电流表的“
问题4:画出对应的电路图,并标出电流表的正、负接线柱。
结合电流表的使用方法,我们一起用电流表测量电路中的电流(如图所示)。
问题1:通过灯泡的电流大约为0.3 A,测量此电流,电流表应选的测量范围为
0～0.6
A。问题2:导线a端接电流表的“-”接线柱,b端接电流表的“+”接线柱,此时电流表的指针偏向分度盘中线的
左
侧。问题3:为测量通过小灯泡的电流,导线a端接电流表的“
0.6
”接线柱,b端接电流表的“-
”接线柱。问题4:画出对应的电路图,并标出电流表的正、负接线柱。
答案
1. 0～0.6
2. 左
3. 0.6 -
4. 如图所示。
解析
【分析】本题考查电流表的使用方法，需结合电流表的量程选择、接线规则（正进负出）、指针偏转规律等知识点解题。解题思路：1. 根据被测电流大小选择合适的电流表量程；2. 明确电流表接线柱接反时指针的偏转方向；3. 依据电流“正进负出”的原则确定接线柱；4. 按电路连接规则绘制正确电路图。
【解析】
问题1：被测电流约为0.3A，电流表量程有0~0.6A和0~3A，0.3A在0~0.6A量程范围内，因此应选0~0.6A量程。
问题2：电流表的正确使用要求电流从正接线柱流入、负接线柱流出，若导线a端接“-”接线柱，b端接“+”接线柱，电流会从负接线柱流入、正接线柱流出，导致指针反向偏转，偏向分度盘左侧。
问题3：测量小灯泡电流时，电流需从电流表正接线柱流入、负接线柱流出，结合被测电流0.3A选0~0.6A量程，因此导线a端应接电流表的“0.6”接线柱，b端接电流表的“-”接线柱。
问题4：电路图需将电源、开关、电流表、小灯泡串联，电流表的正接线柱靠近小灯泡一侧，负接线柱靠近开关一侧，如图所示（对应参考答案的img id=1）。
【答案】
1. 0～0.6
2. 左
3. 0.6；-
4. 如图所示。
【知识点】
电流表的使用；电路连接；电路图绘制
【点评】
本题为电学基础实验题，考查电流表的核心使用规则，是初中电学实验的重点内容，难度较低，需熟练掌握电流表的量程选择、接线要求等基础知识点。
【难度系数】
0.7
【解析】
问题1：被测电流约为0.3A，电流表量程有0~0.6A和0~3A，0.3A在0~0.6A量程范围内，因此应选0~0.6A量程。
问题2：电流表的正确使用要求电流从正接线柱流入、负接线柱流出，若导线a端接“-”接线柱，b端接“+”接线柱，电流会从负接线柱流入、正接线柱流出，导致指针反向偏转，偏向分度盘左侧。
问题3：测量小灯泡电流时，电流需从电流表正接线柱流入、负接线柱流出，结合被测电流0.3A选0~0.6A量程，因此导线a端应接电流表的“0.6”接线柱，b端接电流表的“-”接线柱。
问题4：电路图需将电源、开关、电流表、小灯泡串联，电流表的正接线柱靠近小灯泡一侧，负接线柱靠近开关一侧，如图所示（对应参考答案的img id=1）。
【答案】
1. 0～0.6
2. 左
3. 0.6；-
4. 如图所示。
【知识点】
电流表的使用；电路连接；电路图绘制
【点评】
本题为电学基础实验题，考查电流表的核心使用规则，是初中电学实验的重点内容，难度较低，需熟练掌握电流表的量程选择、接线要求等基础知识点。
【难度系数】
0.7

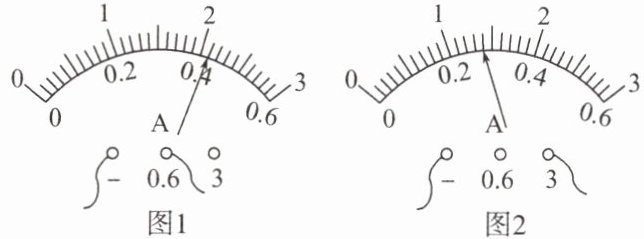

【应用3】读出图1和图2的电流表的示数。
$I_1=$
特别提醒：若电流表指针指在同一刻度线上，
大测量范围读数是小测量范围的5倍。
$I_1=$
0.42
A，$I_2=$1.4
A。特别提醒：若电流表指针指在同一刻度线上，
大测量范围读数是小测量范围的5倍。
答案
1. 0.42
2. 1.4
解析:题图1选择0～0.6 A的测量范围，指针偏转角度大，每一个大格代表0.2 A，每一个小格代表0.02 A，示数为0.42 A；题图2电流表使用的是0～3 A的测量范围，指针偏转角度小，每一个大格代表1 A，每一个小格代表0.1 A，示数为1.4 A。
2. 1.4
解析:题图1选择0～0.6 A的测量范围，指针偏转角度大，每一个大格代表0.2 A，每一个小格代表0.02 A，示数为0.42 A；题图2电流表使用的是0～3 A的测量范围，指针偏转角度小，每一个大格代表1 A，每一个小格代表0.1 A，示数为1.4 A。
解析
【分析】
读取电流表示数需遵循两个关键步骤：第一步，观察电流表接线柱的连接，确定使用的量程；第二步，根据量程明确分度值，再结合指针位置计算电流值。其中，0~0.6A量程的分度值为0.02A，0~3A量程的分度值为0.1A。
【解析】
图1中，电流表接线柱接“-”和“0.6”，量程为0~0.6A，分度值0.02A；指针在0.4A后第1小格，示数为0.4A + 1×0.02A = 0.42A，即I₁=0.42A。
图2中，电流表接线柱接“-”和“3”，量程为0~3A，分度值0.1A；指针在1A后第4小格，示数为1A + 4×0.1A = 1.4A，即I₂=1.4A。
【答案】
0.42；1.4
【知识点】
电流表读数
【点评】
本题考查电流表的读数方法，核心是先确定量程与分度值，再读取指针对应示数，属于电学基础题，需熟练掌握电流表读数规则。
【难度系数】
0.6
读取电流表示数需遵循两个关键步骤：第一步，观察电流表接线柱的连接，确定使用的量程；第二步，根据量程明确分度值，再结合指针位置计算电流值。其中，0~0.6A量程的分度值为0.02A，0~3A量程的分度值为0.1A。
【解析】
图1中，电流表接线柱接“-”和“0.6”，量程为0~0.6A，分度值0.02A；指针在0.4A后第1小格，示数为0.4A + 1×0.02A = 0.42A，即I₁=0.42A。
图2中，电流表接线柱接“-”和“3”，量程为0~3A，分度值0.1A；指针在1A后第4小格，示数为1A + 4×0.1A = 1.4A，即I₂=1.4A。
【答案】
0.42；1.4
【知识点】
电流表读数
【点评】
本题考查电流表的读数方法，核心是先确定量程与分度值，再读取指针对应示数，属于电学基础题，需熟练掌握电流表读数规则。
【难度系数】
0.6
【应用4】如图所示是未完成连接的实物图，请用笔画线代替导线完成该电路的连接。要求：
两灯并联，开关S在干路上，电流表只测量通过L₁的电流，导线不能交叉。
两灯并联，开关S在干路上，电流表只测量通过L₁的电流，导线不能交叉。
答案
如图所示。
解析:两灯并联，开关S在干路上，电流表只测量通过L₁的电流，所以电流表与灯L₁串联，因不知通过L₁的电流大小，故电流表选用大测量范围与灯L₁串联。
解析
【分析】
要完成该电路，需紧扣题目要求：两灯并联、开关在干路、电流表测L₁的电流。首先明确并联电路的结构：电流从电源正极出发，经开关后分为两条独立支路，一条包含L₁和电流表，另一条包含L₂，最终汇合回到电源负极；电流表需与被测用电器L₁串联，且电流要从电流表正接线柱流入、负接线柱流出，开关需控制整个电路（在干路）。
【解析】
根据要求连接：1. 电流路径：电源正极→开关S→分支，支路1：L₁→电流表→电源负极；支路2：L₂→电源负极。2. 电流表与L₁串联，因未知L₁电流大小，电流表选用大量程（3A接线柱），连接时导线不交叉，确保电路符合并联、开关干路、电流表测L₁电流的要求。
【答案】
【知识点】
并联电路连接、电流表的使用
【点评】
本题考查并联电路的实物连接及电流表的使用规则，需准确把握电路连接要求，属于基础电路操作题，侧重对电路结构的理解。
【难度系数】
0.6
要完成该电路，需紧扣题目要求：两灯并联、开关在干路、电流表测L₁的电流。首先明确并联电路的结构：电流从电源正极出发，经开关后分为两条独立支路，一条包含L₁和电流表，另一条包含L₂，最终汇合回到电源负极；电流表需与被测用电器L₁串联，且电流要从电流表正接线柱流入、负接线柱流出，开关需控制整个电路（在干路）。
【解析】
根据要求连接：1. 电流路径：电源正极→开关S→分支，支路1：L₁→电流表→电源负极；支路2：L₂→电源负极。2. 电流表与L₁串联，因未知L₁电流大小，电流表选用大量程（3A接线柱），连接时导线不交叉，确保电路符合并联、开关干路、电流表测L₁电流的要求。
【答案】
【知识点】
并联电路连接、电流表的使用
【点评】
本题考查并联电路的实物连接及电流表的使用规则，需准确把握电路连接要求，属于基础电路操作题，侧重对电路结构的理解。
【难度系数】
0.6
