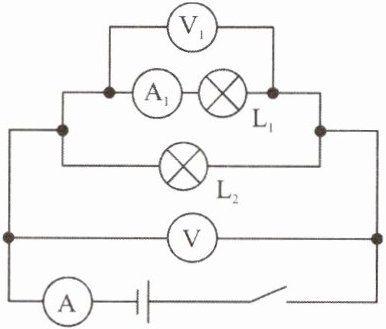

10. 在如图所示电路中，开关闭合后两灯发光，以下说法正确的是（）。

A.电压表 V 的示数一定等于 V₁ 的示数
B.电压表 V 的示数一定大于 V₁ 的示数
C.电流表 A 的示数一定等于 A₁ 的示数
D.电流表 A 的示数一定等于 A₁ 的示数的 2 倍

10.A

【分析】首先分析电路连接方式，确定L₁与L₂为并联电路；接着明确各电表测量对象：电压表V测电源电压，电压表V₁测L₁两端电压，根据并联电路电压规律，各支路电压等于电源电压，可判断两电压表示数关系；再分析电流表：电流表A测干路总电流，电流表A₁测L₁支路电流，根据并联电路电流规律，干路电流等于各支路电流之和，判断两电流表示数关系，进而确定正确选项。
【解析】由电路图可知，L₁与L₂并联，电压表V测电源两端的电压，电压表V₁测L₁两端的电压。根据并联电路的电压规律：各支路两端的电压等于电源电压，因此电压表V的示数一定等于V₁的示数，故A正确，B错误；电流表A测干路电流，电流表A₁测L₁支路的电流，根据并联电路的电流规律：干路电流等于各支路电流之和，所以电流表A的示数一定大于A₁的示数，只有当两灯泡规格相同时，电流表A的示数才等于A₁示数的2倍，题目未说明两灯泡规格，故C、D错误。
【答案】A
【知识点】并联电路电压规律、并联电路电流规律
【点评】本题考查并联电路的电压和电流规律，关键是正确分析各电表的测量对象，属于电路基础题，难度适中。
【难度系数】0.6

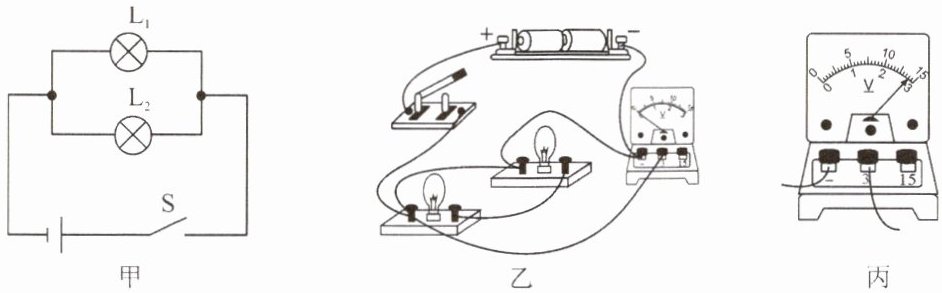

11.某同学根据图甲所示的电路图探究并联电路各支路用电器两端电压与电源两端电压的关系。

(1)实验中应选择规格（选填“相同”或“不相同”）的小灯泡$\mathrm{L}_1$、$\mathrm{L}_2$连接电路。
(2)为了测量电源两端的电压，他连接了如图乙所示的电路。该同学接错了一根导线，请你在这根导线上打“×”，并补画出正确的导线。
(3)正确连接电路后，该同学测出小灯泡$\mathrm{L}_1$和$\mathrm{L}_2$两端的电压分别是$2.6\ \mathrm{V}$和$2.7\ \mathrm{V}$，测量电源两端的电压时，电压表示数如图丙所示，则电源两端的电压是$\mathrm{V}$。分析数据发现三次测量值有差异，该同学认为是由以下三种原因造成的，其中合理的是（填序号）。
①测量电压有误差
②小灯泡亮度不同
③电压表没有选择合适的测量范围

(1)不相同
(2)
(3)2.8 ①

【分析】
首先，第(1)题：探究并联电路电压规律时，为避免实验偶然性，使结论具有普遍性，需选择不同规格的小灯泡。第(2)题：电压表测量电源电压时，需并联在电源两端，需找出接错的导线并修正。第(3)题：根据电压表量程和分度值读数，再分析测量值差异的合理原因。
【解析】
(1) 探究并联电路电压关系时，选用不同规格的小灯泡，可避免偶然性，让实验结论更具普遍性，故应选不相同的小灯泡。
(2) 图乙中，电压表需并联在电源两端，错误导线为连接电压表负接线柱与下方灯泡左端的导线，在该导线上打“×”，将电压表负接线柱改接到电源负极侧，使电压表并联在电源两端。
(3) 电压表选用0~3V量程，分度值0.1V，图丙指针示数为2.8V，即电源电压；测量值差异的原因：①测量电压有误差合理；②小灯泡亮度与电压测量无关；③电压表选0~3V量程合适，故合理的是①。
【答案】
(1)不相同
(2)
(3)2.8 ①
【知识点】
并联电路电压规律、电压表使用、电压测量
【点评】
本题考查并联电路电压探究实验，涉及器材选择、电路连接、电压表读数及误差分析，需掌握实验的普遍性原则和电压表正确使用方法。
【难度系数】
0.5

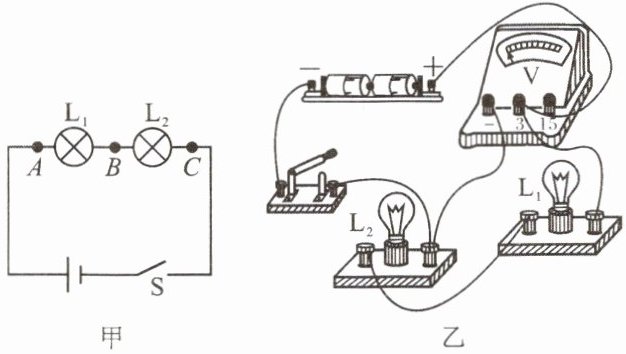

12. 在探究“串联电路中的电压特点”实验中，图甲是某小组设计的电路图。

(1)图乙是他们连接的实物电路图，闭合开关，电压表测量 两端的电压。
(2)某次操作中，他们将电压表并联在$L_1$两端，闭合开关，发现灯泡$L_1$不发光，灯泡$L_2$发光，电压表有较小示数，下列分析合理的是 （填序号）。
A. $L_1$断路
B. $L_1$短路
C. 通过$L_1$的电流与通过$L_2$的电流相等
D. 通过$L_1$的电流比通过$L_2$的电流大

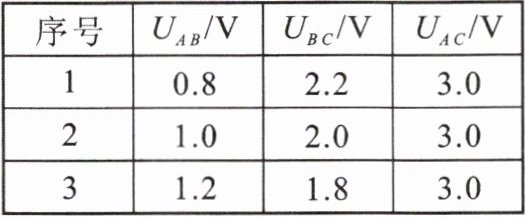

(3)用电压表分别测出A与B、B与C、A与C两点间的电压$U_{AB}$、$U_{BC}$、$U_{AC}$，经过多次实验，得到的数据记录在下表中。分析实验数据，可得到串联电路的电压规律是 （用公式表示）。

(4)小希进行多次实验的主要目的是 （填序号）。
①寻找普遍规律
②减小实验误差

(1)$\mathrm{L}_1$ 和 $\mathrm{L}_2$
(2)C
(3)$U_{AC}=U_{AB}+U_{BC}$
(4)①

【分析】
本题围绕“串联电路中的电压特点”实验展开，需逐步分析各问题：
1. 第(1)问：判断电压表测量对象，需明确电压表并联位置，串联电路中电源电压等于各用电器电压之和，电压表接电源两端即测总电压，对应L₁和L₂的总电压。
2. 第(2)问：结合现象分析电路故障，根据串联电路电流特点逐一排除选项：L₁断路时L₂不发光且电压表示数接近电源电压，不符合；L₁短路时电压表示数为0，不符合；串联电路电流处处相等，与灯泡是否发光无关，故C正确。
3. 第(3)问：分析实验数据，串联电路总电压等于各部分电压之和，据此推导规律公式。
4. 第(4)问：探究类实验多次实验的目的是寻找普遍规律，避免偶然性，而非减小误差。
【解析】
(1) 观察实物电路，电压表并联在电源两端，串联电路中电源电压等于L₁和L₂两端电压之和，因此电压表测量L₁和L₂两端的总电压。
(2) 选项分析：
A. 若L₁断路，电路断开，L₂不发光，电压表串联在电路中，示数接近电源电压，与题意不符，错误；
B. 若L₁短路，电压表并联在短路的L₁两端，示数为0，与题意不符，错误；
C. 串联电路中电流处处相等，无论灯泡是否发光，通过L₁和L₂的电流都相等，符合题意，正确；
D. 串联电路电流一定相等，不可能出现电流不等的情况，错误；
故选C。
(3) 分析实验数据可知，A与C两点间的总电压等于A与B、B与C两点间电压之和，因此串联电路的电压规律为：$U_{AC}=U_{AB}+U_{BC}$。
(4) 本实验是探究串联电路的电压特点，属于探究类实验，多次实验的主要目的是寻找普遍规律，避免实验结论的偶然性，故选①。
【答案】
(1)$\mathrm{L}_1$ 和 $\mathrm{L}_2$；(2)C；(3)$U_{AC}=U_{AB}+U_{BC}$；(4)①
【知识点】
串联电路电压特点、电路故障分析、实验探究目的
【点评】
本题为电学基础实验题，覆盖串联电路电压规律判断、电路故障分析、实验结论总结及实验目的等核心知识点，注重基础概念和实验方法的考查，难度适中。
【难度系数】
0.6
