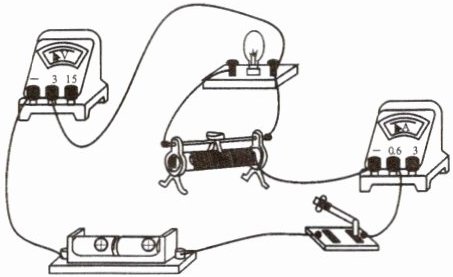

13.某同学在测量标有电压为2.5 V的小灯泡电阻的实验中，连接了如图所示的实验电路。

(1)该同学接错了一根导线，请在这根导线上打“×”，并补画出正确的导线。

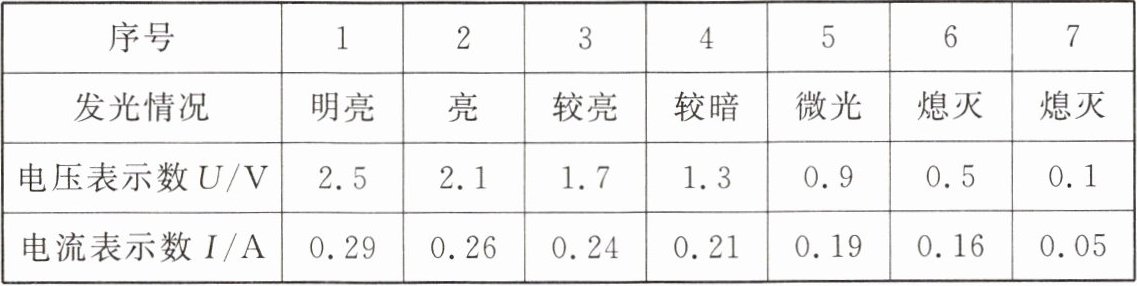

(2)正确连线后，该同学共进行了7次实验，测量的数据如下表所示。

①小灯泡正常发光时的电阻为$\Omega$。(结果保留一位小数)小灯泡亮度不同时电阻不同，原因是小灯泡的电阻随温度降低而。
②在相邻的某两次实验中，若滑动变阻器接入电路的电阻增加了$\Delta R_1$，小灯泡的电阻减小了$\Delta R_2$，则$\Delta R_1$(选填“大于”“等于”或“小于”)$\Delta R_2$。

13.(1)图略 (2)①8.6 减小 ②大于

【分析】
本题围绕“测量小灯泡电阻”的实验展开，分为电路改错和电阻相关计算分析两部分。解题思路：(1)需明确测量小灯泡电阻的正确电路要求：电压表应并联在小灯泡两端，电流表串联、滑动变阻器“一上一下”接线，据此找出错误导线并修正；(2)①小灯泡正常发光时电压为额定电压2.5V，根据表格中对应电流，利用欧姆定律计算电阻；小灯泡电阻随温度变化，温度越低电阻越小；②结合总电压不变，利用欧姆定律分析滑动变阻器电阻变化量与小灯泡电阻变化量的关系。
【解析】
(1) 测量小灯泡电阻时，电压表应并联在小灯泡两端，原电路中电压表接错位置，在错误导线上打“×”，将电压表改接至小灯泡两端（图略）。
(2) ① 小灯泡正常发光时电压为额定电压2.5V，对应电流为0.29A，根据欧姆定律$R=\frac{U}{I}$，得$R=\frac{2.5V}{0.29A}\approx8.6\Omega$；小灯泡的电阻随温度变化，温度降低时，灯丝电阻减小。
② 电源总电压$U_{总}$不变，设某次实验中滑动变阻器电阻为$R_{滑}$，小灯泡电阻为$R_{灯}$，电流为$I$，则$U_{总}=I(R_{滑}+R_{灯})$；当滑动变阻器电阻增加$\Delta R_1$，小灯泡电阻减小$\Delta R_2$，电流变为$I'$，则$U_{总}=I'[(R_{滑}+\Delta R_1)+(R_{灯}-\Delta R_2)]$。由于滑动变阻器电阻增加时，电路总电阻变大，电流$I'＜I$，结合电压分配关系可知，滑动变阻器增加的电压等于小灯泡减少的电压，推导可得$\Delta R_1$大于$\Delta R_2$。
【答案】
(1) 图略；(2) ①8.6；减小；②大于
【知识点】
伏安法测电阻、欧姆定律、影响电阻的因素（温度）
【点评】
本题考查测量小灯泡电阻的实验操作、电阻计算及动态电路分析，核心是对实验电路的掌握和欧姆定律的灵活应用，需结合灯泡电阻随温度变化的特点分析，属于中等难度的实验综合题。
【难度系数】
0.5
