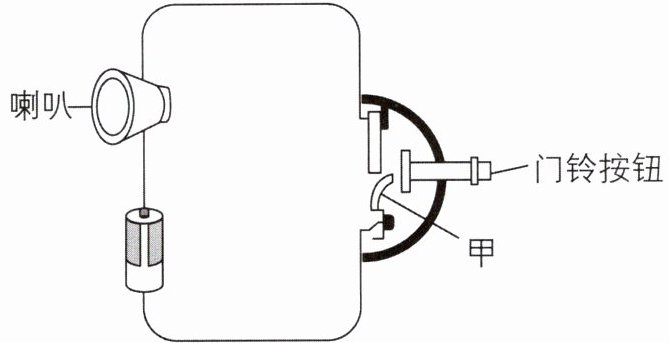

1 新考法[2026浙江绍兴期中]当小科按下门铃按钮时，喇叭响起铃声，其内部简易电路如图所示，则图中的甲材料必须具有 （）


A.吸水性
B.导热性
C.导电性
D.透光性

C 【解析】题图中的甲材料作为电路的一部分,必须能够让电流通过,即必须具有导电性,故选 C。

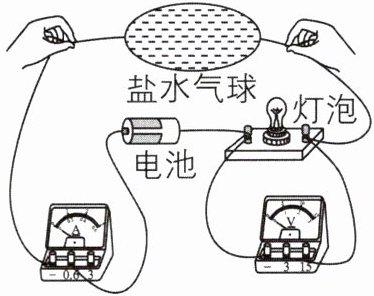

2[2026浙江金华模拟,中]把装满盐水的气球连接在如图所示的电路中,接通电路灯泡发光。若两手向相反的方向拉扯连接气球的导线,使气球变长,下列推测合理的是(不考虑温度对电阻的影响)
（）


A.盐水气球电阻变小
B.电流表的示数变大
C.灯泡亮度保持不变
D.电压表的示数变小

D 【解析】由题图可知,该电路为串联电路,电流表测量电路中的电流,电压表测量小灯泡两端的电压;当用手向相反的方向拉扯连接气球的导线,气球变长变细,即长度增加,横截面积减小,故盐水气球的电阻变大,电路中总电阻变大,根据欧姆定律可知,电路中的电流减小,电流表的示数变小,小灯泡变暗;由 U=IR 知小灯泡两端的电压变小,电压表的示数变小,故 ABC 错误,D 正确。故选 D。

3[2025浙江宁波期末]如图所示,在电路中,若甲、乙两处分别装入电表,当开关闭合后,两灯均能正常发光,则下列判断正确的是 ()


A.甲、乙都是电流表
B.甲、乙都是电压表
C.甲是电压表,乙是电流表
D.甲是电流表,乙是电压表

又进步了鸭

D 【解析】电流表在电路中相当于导线,电压表在电路中相当于断路,如果甲为电压表,则 L₂ 不能发光,所以甲应是电流表;假设乙为电流表,则电源短路,不能满足两灯均能发光的要求,所以乙只能为电压表;因此甲为电流表,乙为电压表,此时两灯并联。故选 D。

4[2026浙江杭州期中，中]如图所示，电源电压保持不变，$R_1=2R_2$，$R_0$为定值电阻，当开关S接a点时，电流表示数为I，则开关S接b点时，电流表的示数


A.为I
B.大于I，小于2I
C.为2I
D.大于2I

B 【解析】当开关 S 接 a 点时,R₀ 与 R₁ 串联,则电流表的示数$I=\frac{U}{R_0+R_1}=\frac{U}{R_0+2R_2}$;当开关 S 接 b 点时,R₀ 与 R₂ 串联,则电流表的示数$I'=\frac{U}{R_0+R_2}＞\frac{U}{R_0+2R_2}=I$,因为$\frac{1}{2}R_0+R_2 ＜ R_0+R_2 ＜ R_0+2R_2$,所以$\frac{U}{\frac{1}{2}R_0+R_2}＞\frac{U}{R_0+R_2}＞\frac{U}{R_0+2R_2}$,即 2I＞I'＞I。故选 B。

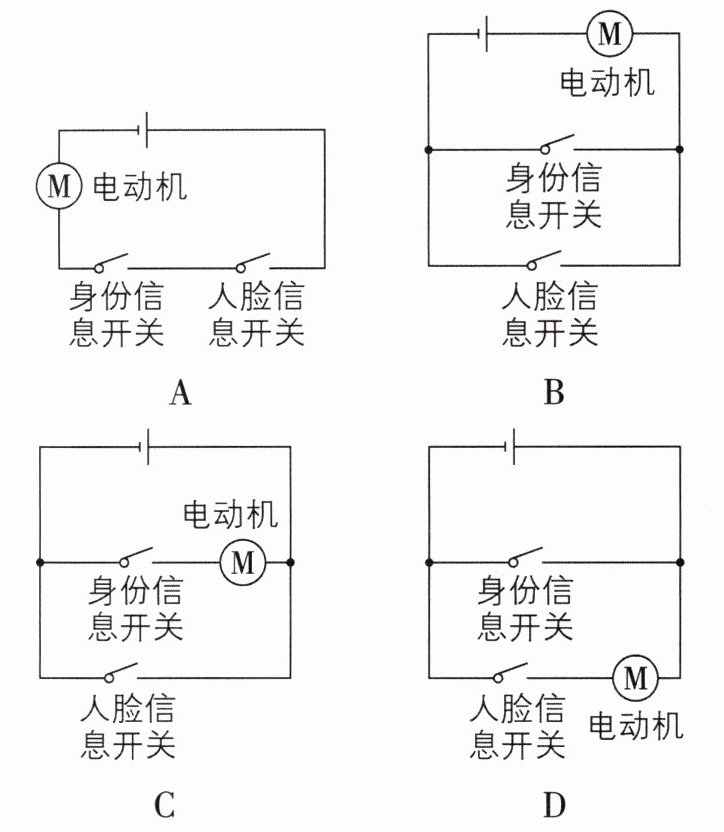

5[2025浙江杭州质检,中]多地火车站已实施“验检合一”,乘客只需通过验票闸机“一道闸”,当身份信息和人脸信息都符合时,电动机转动,打开闸门,就能直接进站,进站速度明显提升,下列电路设计符合要求的是 ()

A 【解析】由题意可知,当身份信息和人脸信息都符合,即两个开关都闭合时,电动机转动,这说明两个开关是串联的,共同控制电动机,故选 A。

6[2026浙江宁波期中,中]如图所示电路,电源电压保持不变,闭合开关后,只有两个电表的指针发生偏转。已知灯泡$\mathrm{L}_1$、$\mathrm{L}_2$中只有一个出现了故障,其他元件均完好。下列说法正确的是 ()


A.可能是灯泡$\mathrm{L}_1$短路
B.可能是灯泡$\mathrm{L}_2$短路
C.可能是灯泡$\mathrm{L}_1$断路
D.一定是灯泡$\mathrm{L}_2$断路

B 【解析】由题图知,开关闭合后,两个灯泡串联,电流表测电路中的电流,电压表 V₁ 测电源电压,电压表 V₂ 测 L₂ 两端的电压;根据题意可知,闭合开关后,只有两个电表的指针发生偏转;若灯泡 L₁ 短路,电压表 V₁ 测量的是电源电压,V₁ 有示数;此时电流表有示数;电压表 V₂ 测电源电压,V₂ 有示数,即三个电表的指针发生偏转。若灯泡 L₂ 短路,则电压表 V₂ 被短路,V₂ 的示数为 0;此时电流表有示数;电压表 V₁ 测电源电压,V₁ 有示数,只有两个电表的指针发生偏转。若灯泡 L₁ 断路,电压表 V₁ 测电源电压,V₁ 有示数;电压表 V₂ 和电流表与电源之间是断开的,都没有示数,则只有一个电表的指针发生偏转。若灯泡 L₂ 断路,电压表 V₁ 测电源电压,V₁ 有示数;电压表 V₂ 和灯泡 L₁ 串联,由于电压表所在电路相当于断路,所以电流表无示数;电压表 V₂ 测电源电压,V₂ 有示数,只有两个电表的指针发生偏转。综上所述,故障可能是 L₂ 短路或 L₂ 断路,故只有 B 正确。故选 B。
