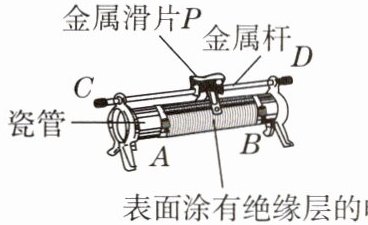

1.如图所示，滑动变阻器是靠改变来改变电阻的，从而改变电路中的电流。某滑动变阻器铭牌标有参数“50 Ω 1.5 A”，其中，“50 Ω”表示，1.5 A表示。

1.连入电路的电阻丝长度；最大阻值为 50 Ω；允许通过的最大电流为 1.5 A

2.若第1题的图片中，滑动变阻器铭牌上标有“100 Ω 5 A”字样，将滑动变阻器中CD接入电路时，则接入电路的电阻为Ω，将AB接入电路时，则接入电路的电阻为Ω。

2.0；100

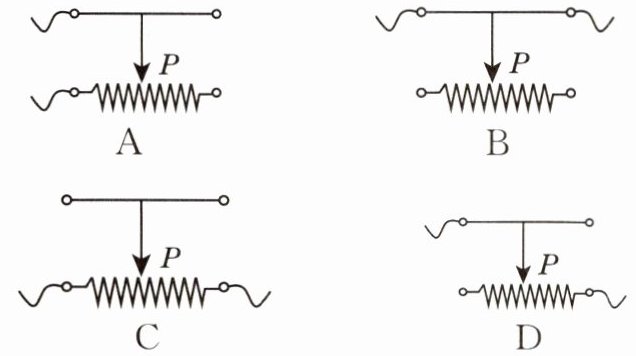

3.如图所示，滑动变阻器的四种接法中，滑片P向右滑动，能使连入电路的电阻变小的是；滑片P向左滑动，能使连入电路的电阻变小的是。

3.D；A

4.图甲、乙是滑动变阻器在电路图中的符号。图甲中，滑动变阻器滑片边的电阻丝接入电路；图乙中，滑动变阻器滑片边的电阻丝被短路，滑片边的电阻丝接入电路，滑片向边滑动连入电路的阻值变大。（均填“左”或“右”）

4.左；右；左；右

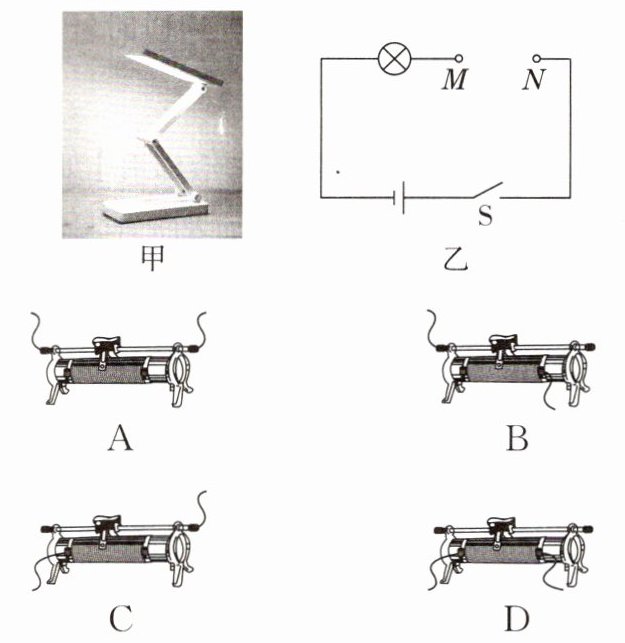

5.【思维种子—滑动变阻器的调节作用】如图甲所示的为某同学学习使用的调光台灯，图乙为该调光台灯的工作原理图，在电路图的M、N两点之间接入一个滑动变阻器，要求闭合开关S后，滑片向右移动时，灯泡的亮度变亮，可以实现上述要求的是（）

5.B

【思维生长1—两个滑动变阻器共同调节】[六安期末]有一天，张老师在课堂上取出两个滑动变阻器，在黑板上画出如图所示的部分电路，将两个滑动变阻器串联起来，将a端和b端接入电路中，要使两个滑动变阻器接入电路的总电阻最大，那么这两个变阻器的滑片的位置为（）

A. $ P_1 $ 在最左端，$ P_2 $ 在最右端
B. $ P_1 $ 在最右端，$ P_2 $ 在最左端
C. $ P_1 $ 在最右端，$ P_2 $ 在最右端
D. $ P_1 $ 在最左端，$ P_2 $ 在最左端
【思维生长2—变形的滑动变阻器分析】[阜阳月考改编]电位器也是一种变阻器，其结构如图所示。关于它的使用，下列说法错误的是（）

A. 电位器通过改变接入电路中电阻丝的长度来改变阻值大小
B. 将A和C接入电路，无法改变通过电位器的电流
C. 将B和C接入电路，当滑片顺时针旋动时，电位器接入电路的电阻变小
D. 将A和B接入电路，当滑片逆时针旋动时，通过电位器的电流变小

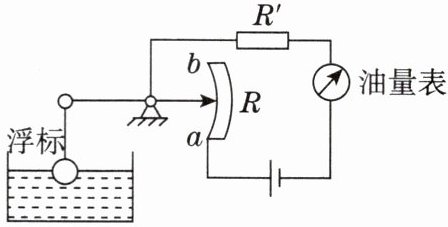

【思维生长3—滑动变阻器的生活应用】如图所示的是自动测量油箱油量的装置图。其中$ R' $是定值电阻，$ R $是弧形变阻器，它的金属滑片是杠杆的一端，油量表是表改装而成的，油量越少，变阻器连入电路的电阻越（填“大”或“小”）

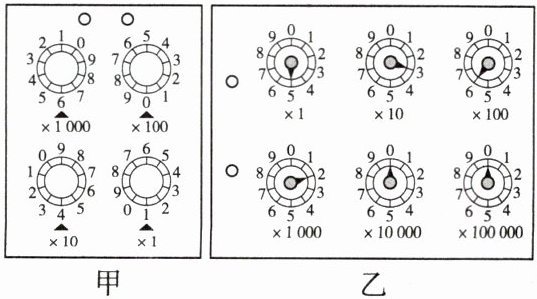

【思维生长4—其他类型的变阻器】[北京模拟改编]如图甲所示的为一种旋转式电阻箱，各旋盘对应的指示点的示数乘以面板上标记的倍数，然后加在一起，就是接入电路的阻值。图甲电阻箱的示数为Ω。在如图乙所示的电阻箱中，此时的示数是Ω。

【思维生长1】D
【思维生长2】D
【思维生长3】电流；大
【思维生长4】6 041；2 635
