2026年点拨训练九年级物理上册沪粤版安徽专版第64页答案
6.某班级组织自制调光小台灯实践活动，设计电路如图所示，现将制作过程中遇到的情况进行整理，请你和同学们一起分析产生的原因：

(1)小安同学连接好电路，刚闭合开关，灯泡立刻发出耀眼的光：
闭合开关前，没有将滑动变阻器滑片移至阻值最大处
。
(2)闭合开关后，小点同学发现无论怎样移动滑片，灯一直很亮，猜测原因可能是
将滑动变阻器金属杆上的两个接线柱接入电路
。
(3)小训同学发现无论怎样移动滑片，灯一直很暗，可能是
将滑动变阻器下面两个接线柱接入电路
。
(4)小明同学发现移动滑片时，灯忽亮忽熄，这可能是
滑片处接触不良
。

答案

6.(1)闭合开关前，没有将滑动变阻器滑片移至阻值最大处
(2)将滑动变阻器金属杆上的两个接线柱接入电路
(3)将滑动变阻器下面两个接线柱接入电路
(4)滑片处接触不良

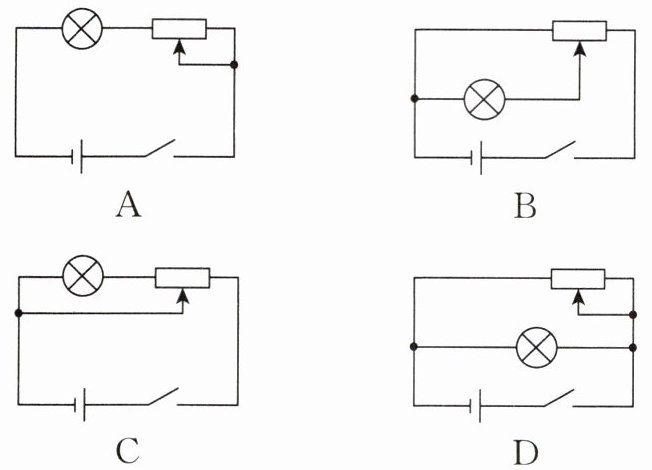

7.学校要举办文艺汇演，一盏LED灯需要通过滑动变阻器来调节亮度，甚至完全熄灭，同时还要保证电路安全，不会出现短路等事故。现在有以下几个电路图，其中符合上述要求的是（
B
）

答案

7.B

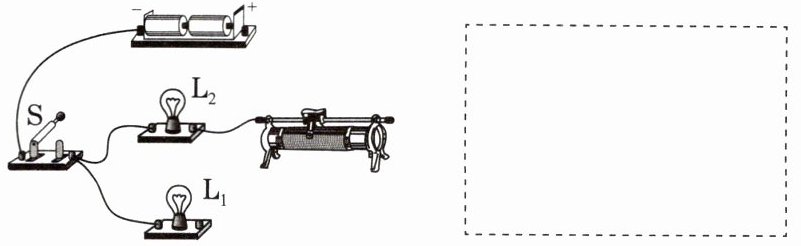

8.将图中实物电路连接完整并在虚线框中画出电路图。(要求:开关S闭合后,向左移动滑动变阻器滑片,灯L₁的亮度不变,灯L₂的亮度变暗)

答案

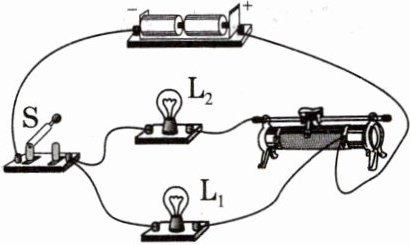

8.解：如图所示。
