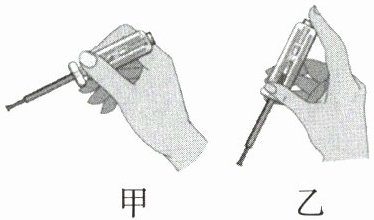

13.「2025山东滨州模拟，★★☆」测电笔可以用来判断相线和中性线。如图所示，持笔方式正确的是
乙
（选填“甲”或“乙”）；小丽在家里开着空调看电视，当妈妈把电饭锅插头插进插座时，家里的自动空气开关几分钟就“跳闸”了。“跳闸”的原因可能是电路中用电器的总功率过大
。答案
13.答案 乙 用电器的总功率过大
解析 使用测电笔时,笔尖金属体接触中性线或相线,手必须接触笔尾金属体,才能在接触相线时使氖管发光,接触中性线时氖管不发光,故持笔方式正确的是乙。自动空气开关“跳闸”的原因可能是插头内部短路,也可能是电路中用电器总功率过大。由题意可知,若插头内部短路,自动空气开关应立即“跳闸”,而题目中的自动空气开关几分钟才“跳闸”,故“跳闸”的原因可能是电路中用电器总功率过大。
解析 使用测电笔时,笔尖金属体接触中性线或相线,手必须接触笔尾金属体,才能在接触相线时使氖管发光,接触中性线时氖管不发光,故持笔方式正确的是乙。自动空气开关“跳闸”的原因可能是插头内部短路,也可能是电路中用电器总功率过大。由题意可知,若插头内部短路,自动空气开关应立即“跳闸”,而题目中的自动空气开关几分钟才“跳闸”,故“跳闸”的原因可能是电路中用电器总功率过大。
解析
【分析】
首先，对于测电笔的使用，需明确其正确操作要求：使用测电笔时，手必须接触笔尾金属体，才能让人体与测电笔形成闭合回路，进而通过氖管是否发光判断相线或中性线。观察甲、乙两图，甲的手未接触测电笔笔尾金属体，无法形成回路，操作错误；乙的手接触了笔尾金属体，操作正确。其次，分析空气开关“跳闸”的原因，家庭电路中空气开关跳闸的原因有短路和用电器总功率过大两种：短路会使电流瞬间急剧增大，空气开关立即跳闸；用电器总功率过大时，电流逐渐增大，会延迟一段时间跳闸。题目中插入电饭锅后几分钟才跳闸，因此原因是用电器总功率过大。
【解析】
1. 测电笔持笔方式判断：使用测电笔时，手要接触测电笔尾部的金属体，这样才能使人体和测电笔形成闭合回路，当笔尖接触相线时，电流通过测电笔、人体流入大地，氖管发光；接触中性线时，无电流通过，氖管不发光。图甲中手未接触笔尾金属体，无法形成回路，操作错误；图乙中手接触了笔尾金属体，操作正确，故正确的是乙。
2. 空气开关“跳闸”原因分析：家庭电路电压为220V，根据公式P=UI，当用电器总功率过大时，电路中的电流会过大。若插头内部短路，电流会瞬间达到极大值，空气开关会立即跳闸；而题目中插入电饭锅后几分钟才跳闸，说明不是短路，而是电路中用电器的总功率过大，导致电流逐渐增大，一段时间后触发空气开关跳闸。
【答案】
乙；用电器的总功率过大
【知识点】
测电笔的使用；家庭电路故障分析
【点评】
本题考查测电笔的正确使用方法和家庭电路空气开关跳闸的原因，属于基础应用类题目，需要学生准确掌握测电笔的操作要点，区分短路和总功率过大导致跳闸的不同现象，结合题目描述分析得出结论，难度适中。
【难度系数】
0.3
首先，对于测电笔的使用，需明确其正确操作要求：使用测电笔时，手必须接触笔尾金属体，才能让人体与测电笔形成闭合回路，进而通过氖管是否发光判断相线或中性线。观察甲、乙两图，甲的手未接触测电笔笔尾金属体，无法形成回路，操作错误；乙的手接触了笔尾金属体，操作正确。其次，分析空气开关“跳闸”的原因，家庭电路中空气开关跳闸的原因有短路和用电器总功率过大两种：短路会使电流瞬间急剧增大，空气开关立即跳闸；用电器总功率过大时，电流逐渐增大，会延迟一段时间跳闸。题目中插入电饭锅后几分钟才跳闸，因此原因是用电器总功率过大。
【解析】
1. 测电笔持笔方式判断：使用测电笔时，手要接触测电笔尾部的金属体，这样才能使人体和测电笔形成闭合回路，当笔尖接触相线时，电流通过测电笔、人体流入大地，氖管发光；接触中性线时，无电流通过，氖管不发光。图甲中手未接触笔尾金属体，无法形成回路，操作错误；图乙中手接触了笔尾金属体，操作正确，故正确的是乙。
2. 空气开关“跳闸”原因分析：家庭电路电压为220V，根据公式P=UI，当用电器总功率过大时，电路中的电流会过大。若插头内部短路，电流会瞬间达到极大值，空气开关会立即跳闸；而题目中插入电饭锅后几分钟才跳闸，说明不是短路，而是电路中用电器的总功率过大，导致电流逐渐增大，一段时间后触发空气开关跳闸。
【答案】
乙；用电器的总功率过大
【知识点】
测电笔的使用；家庭电路故障分析
【点评】
本题考查测电笔的正确使用方法和家庭电路空气开关跳闸的原因，属于基础应用类题目，需要学生准确掌握测电笔的操作要点，区分短路和总功率过大导致跳闸的不同现象，结合题目描述分析得出结论，难度适中。
【难度系数】
0.3
14.「2025四川凉山中考，★★☆」随着新能源电动汽车销量增长，充电桩的安装率不断提高。据了解，充电桩输出电压的范围是300~600 V，峰值功率高达500 kW。如图所示，
，充电站內各充电桩是
，充电站內各充电桩是并联
（选填“串联”或“并联”）的；利用充电桩给汽车电池充电的过程中，汽车电池相当于电路中的用电器
；充电桩外壳常采用铝合金材料，为避免触电，外壳需连接保护
线；若充电桩起火，不能
用水灭火。答案
14.答案 并联 用电器 保护 不能
解析 图中汽车充电桩在使用时互不影响,是并联的。在给新能源汽车充电时,汽车的电池消耗电能,所以相当于电路中的用电器。充电桩外壳常采用铝合金材料,铝合金是导体,为防止漏电造成触电事故,安装时外壳需连接保护线,从而保证人员和设备的安全。若充电桩起火,不能用水扑灭,因为生活用水是导体,可能会引发触电事故,应该使用干粉灭火器等专用灭火设备。
解析 图中汽车充电桩在使用时互不影响,是并联的。在给新能源汽车充电时,汽车的电池消耗电能,所以相当于电路中的用电器。充电桩外壳常采用铝合金材料,铝合金是导体,为防止漏电造成触电事故,安装时外壳需连接保护线,从而保证人员和设备的安全。若充电桩起火,不能用水扑灭,因为生活用水是导体,可能会引发触电事故,应该使用干粉灭火器等专用灭火设备。
解析
【分析】
这道题结合新能源汽车充电桩的实际场景，考查电路相关知识与安全用电常识，解题思路如下：1. 判断充电桩的连接方式：串联电路中各用电器互相影响，并联电路中各用电器独立工作、互不影响，充电站的充电桩需独立为不同汽车充电，据此判断连接方式；2. 判断充电时电池的角色：电路中消耗电能的装置为用电器，充电时电池消耗电能转化为化学能，据此判断；3. 外壳的安全措施：铝合金是导体，为避免漏电触电，金属外壳需连接保护线；4. 充电桩起火的灭火方式：生活用水是导体，用水灭火易引发触电，据此判断能否用水灭火。
【解析】
1. 充电站的各充电桩工作时互不影响，可独立为不同汽车供电，因此是并联的；2. 给汽车电池充电时，汽车电池消耗电能，将电能转化为化学能，相当于电路中的用电器；3. 铝合金是导体，充电桩外壳采用铝合金材料，为防止漏电引发触电事故，外壳需连接保护线；4. 生活中的水是导体，若充电桩起火，用水灭火会导致电流通过水传导，引发触电事故，因此不能用水灭火。
【答案】
并联；用电器；保护；不能
【知识点】
电路连接方式；电路的组成；安全用电
【点评】
本题紧密结合生活实际，以新能源汽车充电桩为载体，考查了电路连接、电路元件判断、安全用电的基础知识，注重对基础知识的应用，难度适中，符合中考题的命题特点。
【难度系数】
0.6
这道题结合新能源汽车充电桩的实际场景，考查电路相关知识与安全用电常识，解题思路如下：1. 判断充电桩的连接方式：串联电路中各用电器互相影响，并联电路中各用电器独立工作、互不影响，充电站的充电桩需独立为不同汽车充电，据此判断连接方式；2. 判断充电时电池的角色：电路中消耗电能的装置为用电器，充电时电池消耗电能转化为化学能，据此判断；3. 外壳的安全措施：铝合金是导体，为避免漏电触电，金属外壳需连接保护线；4. 充电桩起火的灭火方式：生活用水是导体，用水灭火易引发触电，据此判断能否用水灭火。
【解析】
1. 充电站的各充电桩工作时互不影响，可独立为不同汽车供电，因此是并联的；2. 给汽车电池充电时，汽车电池消耗电能，将电能转化为化学能，相当于电路中的用电器；3. 铝合金是导体，充电桩外壳采用铝合金材料，为防止漏电引发触电事故，外壳需连接保护线；4. 生活中的水是导体，若充电桩起火，用水灭火会导致电流通过水传导，引发触电事故，因此不能用水灭火。
【答案】
并联；用电器；保护；不能
【知识点】
电路连接方式；电路的组成；安全用电
【点评】
本题紧密结合生活实际，以新能源汽车充电桩为载体，考查了电路连接、电路元件判断、安全用电的基础知识，注重对基础知识的应用，难度适中，符合中考题的命题特点。
【难度系数】
0.6
15.「★★☆」电工用如图方法检验家庭电路有无故障情况。先在进户线的干路上串联一个标有“220 V 40 W”的检验灯$\mathrm{L}_1$，然后闭合总开关，若发现$\mathrm{L}_1$正常发光，说明家庭电路中$\mathrm{L}_2$
有
（选填“有”或“没有”）短路情况。答案
15.答案 有
解析 在进户线的干路上串联一个标有“220 V 40 W”的检验灯$\mathrm{L}_1$,闭合总开关,$\mathrm{L}_1$正常发光,说明电路是通路且电路中只有$\mathrm{L}_1$工作,所以$\mathrm{L}_2$被短路。
解析 在进户线的干路上串联一个标有“220 V 40 W”的检验灯$\mathrm{L}_1$,闭合总开关,$\mathrm{L}_1$正常发光,说明电路是通路且电路中只有$\mathrm{L}_1$工作,所以$\mathrm{L}_2$被短路。
解析
【分析】要判断L₂是否短路，需结合串联电路分压原理和检验灯的工作情况分析：家庭电路电源电压为220V，若L₂正常，检验灯L₁会与L₂串联，根据串联分压，L₁两端电压会小于220V，无法正常发光；若L₁正常发光，说明其两端电压等于额定电压220V，此时L₂所在支路相当于短路，电流直接让L₁接在220V电源两端，由此可判断L₂的故障。
【解析】在进户线干路串联检验灯L₁，闭合总开关后，L₁正常发光，说明L₁两端电压等于其额定电压220V。家庭电路电源电压为220V，若L₂正常，L₁与L₂串联会分压，L₁两端电压小于220V，无法正常发光；现在L₁正常发光，说明L₂所在支路短路，电流使L₁直接接在220V电源两端正常工作，因此L₂有短路情况。
【答案】有
【知识点】家庭电路故障分析、串联分压原理
【点评】本题通过检验灯的工作状态判断家庭电路故障，核心是利用串联分压规律分析用电器的工作电压，难度中等，需理解短路对电路的影响。
【难度系数】0.5
【解析】在进户线干路串联检验灯L₁，闭合总开关后，L₁正常发光，说明L₁两端电压等于其额定电压220V。家庭电路电源电压为220V，若L₂正常，L₁与L₂串联会分压，L₁两端电压小于220V，无法正常发光；现在L₁正常发光，说明L₂所在支路短路，电流使L₁直接接在220V电源两端正常工作，因此L₂有短路情况。
【答案】有
【知识点】家庭电路故障分析、串联分压原理
【点评】本题通过检验灯的工作状态判断家庭电路故障，核心是利用串联分压规律分析用电器的工作电压，难度中等，需理解短路对电路的影响。
【难度系数】0.5
16.「2026河北廊坊月考，★★☆」注意用电安全
(1)触电:①低压触电;②高压触电。
(2)首先,家庭电路的安装应符合安全用电的要求。同时,要注意不要弄湿用电器;保护好用电器的绝缘体,不裸露电线;对于有金属外壳的家用电器,其外壳要
(3)触电事故发生时应当立即
(1)触电:①低压触电;②高压触电。
(2)首先,家庭电路的安装应符合安全用电的要求。同时,要注意不要弄湿用电器;保护好用电器的绝缘体,不裸露电线;对于有金属外壳的家用电器,其外壳要
接地
。在户外,不要靠近
高压带电体。(3)触电事故发生时应当立即
切断电源
,或者用干燥的木棍、竹竿将电线挑开,使触电者迅速脱离电源。答案
16.答案 (2)接地 靠近
(3)切断电源
解析 (2)有金属外壳的用电器要接地,可防止因漏电而发生触电事故。在户外,不接触低压带电体,不要靠近高压带电体。(3)当触电事故发生时,应先切断电源或用绝缘棒将电线挑开,使触电者迅速脱离电源。
(3)切断电源
解析 (2)有金属外壳的用电器要接地,可防止因漏电而发生触电事故。在户外,不接触低压带电体,不要靠近高压带电体。(3)当触电事故发生时,应先切断电源或用绝缘棒将电线挑开,使触电者迅速脱离电源。
解析
【分析】
本题考查安全用电的基本常识，解题时需回忆家庭电路安全用电的关键要求、触电急救的正确方法。首先，有金属外壳的用电器需接地防止漏电触电，户外要远离高压带电体，触电时首要措施是切断电源，这些都是安全用电的核心知识点，准确记忆即可解答。
【解析】
（2）有金属外壳的家用电器，外壳接地后，若用电器漏电，电流会通过地线导入大地，避免人体触电，因此外壳要接地；在户外，高压带电体周围存在强电场，靠近时可能发生电弧触电，故不要靠近高压带电体。（3）触电事故发生时，立即切断电源是最直接的急救方法，也可用干燥的木棍、竹竿（绝缘体）挑开电线，使触电者脱离电源，这是触电急救的首要步骤。
【答案】
(2)接地 ；靠近 (3)切断电源
【知识点】
安全用电常识、触电急救
【点评】
本题为安全用电基础知识点的考查，贴近生活实际，属于识记类题目，难度较低，旨在帮助学生掌握日常用电的安全规则，增强安全用电意识。
【难度系数】
0.7
本题考查安全用电的基本常识，解题时需回忆家庭电路安全用电的关键要求、触电急救的正确方法。首先，有金属外壳的用电器需接地防止漏电触电，户外要远离高压带电体，触电时首要措施是切断电源，这些都是安全用电的核心知识点，准确记忆即可解答。
【解析】
（2）有金属外壳的家用电器，外壳接地后，若用电器漏电，电流会通过地线导入大地，避免人体触电，因此外壳要接地；在户外，高压带电体周围存在强电场，靠近时可能发生电弧触电，故不要靠近高压带电体。（3）触电事故发生时，立即切断电源是最直接的急救方法，也可用干燥的木棍、竹竿（绝缘体）挑开电线，使触电者脱离电源，这是触电急救的首要步骤。
【答案】
(2)接地 ；靠近 (3)切断电源
【知识点】
安全用电常识、触电急救
【点评】
本题为安全用电基础知识点的考查，贴近生活实际，属于识记类题目，难度较低，旨在帮助学生掌握日常用电的安全规则，增强安全用电意识。
【难度系数】
0.7
