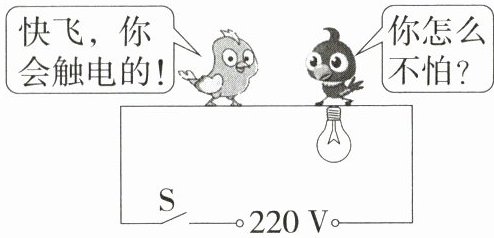

17. 核心素养 科学思维「2026黑龙江哈尔滨月考，★★☆」如图所示，闭合开关S，会触电的小鸟是
右
（选填“左”或“右”）侧小鸟；触电的原因是右侧小鸟和电灯泡并联,两脚间有电压,有电流通过右侧小鸟的身体
。（小鸟的电阻值与灯的相近）答案
17.解析 由题图知,左侧小鸟与电线并联,左侧小鸟被短路,没有电流通过左侧小鸟,所以左侧小鸟不会触电;右侧小鸟和电灯泡并联,两脚间有电压,有电流通过右侧小鸟的身体,所以右侧小鸟会发生触电事故。
解析
【分析】
要判断哪只小鸟会触电，需依据触电的条件：有电流通过小鸟身体，核心是看小鸟两端是否存在电压。左侧小鸟站在同一根电线上，两脚间电压几乎为0，且被导线短路；右侧小鸟站在灯泡两端，灯泡两端有电压，因此需分析右侧小鸟的情况。
【解析】
闭合开关S后，左侧小鸟与导线并联，由于导线电阻极小，小鸟被短路，几乎没有电流通过左侧小鸟，所以左侧小鸟不会触电；右侧小鸟与电灯泡并联，电灯泡两端有220V的电压，因此右侧小鸟的两脚间存在较大电压，会有电流通过右侧小鸟的身体，故右侧小鸟会触电。
【答案】
右；小鸟两脚间有电压，有电流通过小鸟身体
【知识点】
触电原因、电路分析
【点评】
本题结合生活场景考查触电原理，需明确触电的本质是有电流通过导体，关键是分析小鸟两端是否存在电压，属于基础电路应用类题目，难度适中。
【难度系数】
0.5
要判断哪只小鸟会触电，需依据触电的条件：有电流通过小鸟身体，核心是看小鸟两端是否存在电压。左侧小鸟站在同一根电线上，两脚间电压几乎为0，且被导线短路；右侧小鸟站在灯泡两端，灯泡两端有电压，因此需分析右侧小鸟的情况。
【解析】
闭合开关S后，左侧小鸟与导线并联，由于导线电阻极小，小鸟被短路，几乎没有电流通过左侧小鸟，所以左侧小鸟不会触电；右侧小鸟与电灯泡并联，电灯泡两端有220V的电压，因此右侧小鸟的两脚间存在较大电压，会有电流通过右侧小鸟的身体，故右侧小鸟会触电。
【答案】
右；小鸟两脚间有电压，有电流通过小鸟身体
【知识点】
触电原因、电路分析
【点评】
本题结合生活场景考查触电原理，需明确触电的本质是有电流通过导体，关键是分析小鸟两端是否存在电压，属于基础电路应用类题目，难度适中。
【难度系数】
0.5
三、作图题(10分)

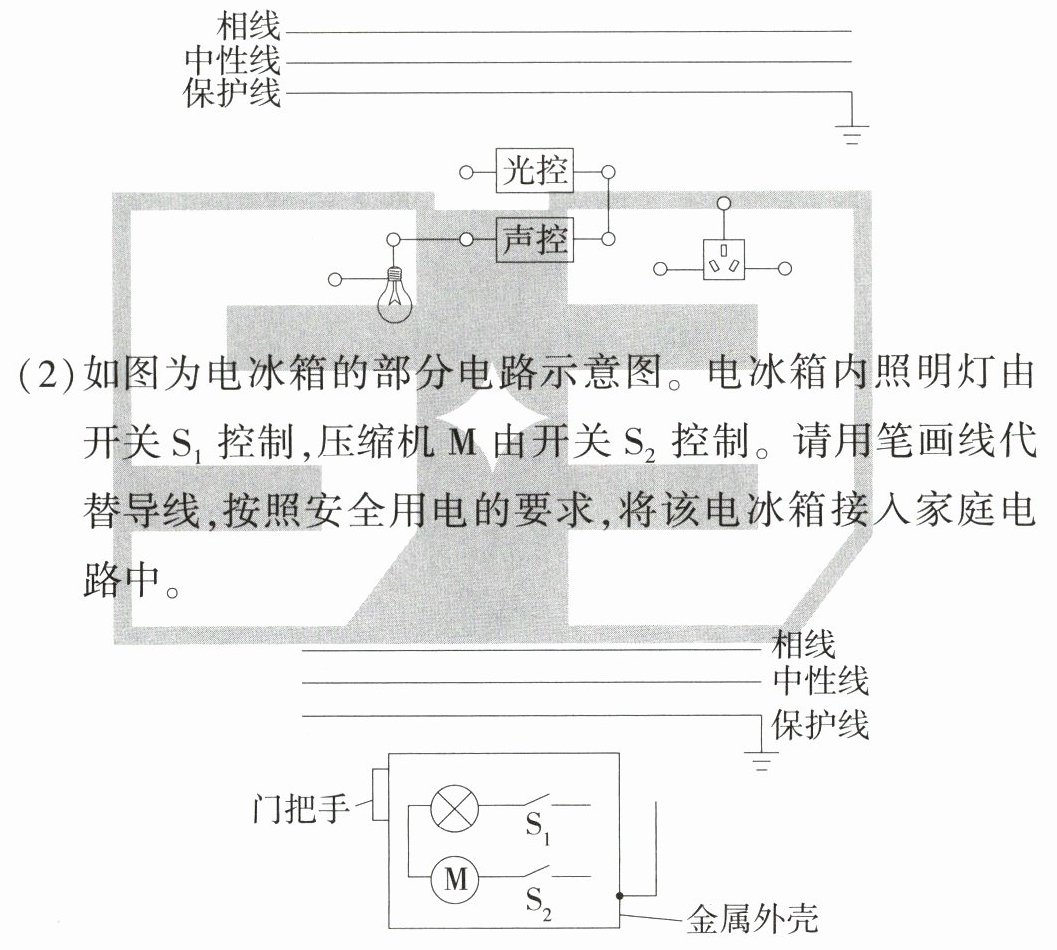

18.「2026广西贵港期末，★☆」按要求完成下列作图。
(1)请用笔画线代替导线将图中的“光控开关”“声控开关”“灯泡”正确连入电路,设计出只有在光线较暗且有声音时灯才亮的楼道灯自动控制电路,同时安装一个不受开关控制的三孔插座(导线不得交叉);
(2)如图为电冰箱的部分电路示意图。电冰箱内照明灯由开关$S_1$控制,压缩机M由开关$S_2$控制。请用笔画线代替导线,按照安全用电的要求,将该电冰箱接入家庭电路中。
18.「2026广西贵港期末，★☆」按要求完成下列作图。
(1)请用笔画线代替导线将图中的“光控开关”“声控开关”“灯泡”正确连入电路,设计出只有在光线较暗且有声音时灯才亮的楼道灯自动控制电路,同时安装一个不受开关控制的三孔插座(导线不得交叉);
(2)如图为电冰箱的部分电路示意图。电冰箱内照明灯由开关$S_1$控制,压缩机M由开关$S_2$控制。请用笔画线代替导线,按照安全用电的要求,将该电冰箱接入家庭电路中。
答案

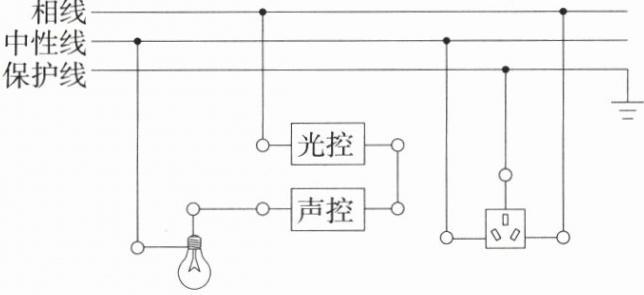

18.解析 (1)由题意可知,只有在光线较暗且有声音时灯才亮,说明灯与两个开关串联,且相线要先过开关,再接入灯泡尾部的金属点,中性线接入螺旋套;三孔插座不受开关控制,则三孔插座与灯泡并联,其接法为:左中性右相线上接保护线,如图所示。

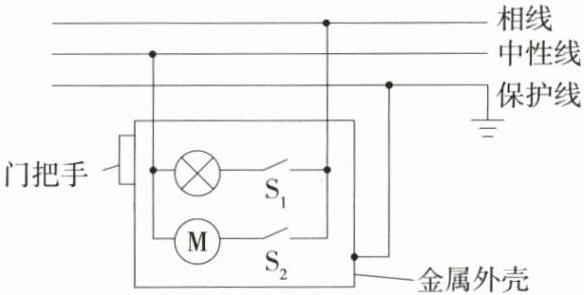

(2)电冰箱内照明灯和压缩机可以独立工作,是并联的,电冰箱内照明灯由开关$S_1$控制,压缩机M由开关$S_2$控制;为了用电安全,开关应该接在相线与用电器之间;电冰箱有金属外壳,其外壳要接保护线,如图所示。
解析
【分析】
本题包含两部分家庭电路作图：(1)楼道自动控制电路与三孔插座的连接；(2)电冰箱电路接入家庭电路。解题思路：①楼道灯需光线暗且有声音才工作，故光控、声控开关串联，开关需接相线（断开时用电器不带电，保障安全），灯泡尾部金属体接开关后，螺旋套接中性线；三孔插座遵循“左中性、右相线、上保护线”，且与灯泡并联。②电冰箱内照明灯与压缩机可独立工作，为并联，各自开关接相线与对应用电器之间，用电器另一端接中性线；金属外壳必须接保护线，防止漏电触电。
【解析】
(1) 楼道灯及插座连接：将光控开关、声控开关串联，串联后一端接相线，另一端接灯泡的尾部金属点；灯泡的螺旋套接中性线；三孔插座与灯泡并联，左孔接中性线，右孔接相线，上孔接保护线。
(2) 电冰箱电路连接：照明灯与压缩机并联，开关S₁接相线与照明灯之间，照明灯另一端接中性线；开关S₂接相线与压缩机之间，压缩机另一端接中性线；电冰箱金属外壳接保护线。
【答案】
(1) 楼道灯及插座连接图：；(2) 电冰箱连接图：
【知识点】
家庭电路连接、开关安全接法、三孔插座接线规则
【点评】
本题考查家庭电路的安全连接，是电学基础作图题，需掌握开关接相线、用电器的连接方式、三孔插座的接法，难度适中，注重安全用电的实际应用。
【难度系数】
0.6
本题包含两部分家庭电路作图：(1)楼道自动控制电路与三孔插座的连接；(2)电冰箱电路接入家庭电路。解题思路：①楼道灯需光线暗且有声音才工作，故光控、声控开关串联，开关需接相线（断开时用电器不带电，保障安全），灯泡尾部金属体接开关后，螺旋套接中性线；三孔插座遵循“左中性、右相线、上保护线”，且与灯泡并联。②电冰箱内照明灯与压缩机可独立工作，为并联，各自开关接相线与对应用电器之间，用电器另一端接中性线；金属外壳必须接保护线，防止漏电触电。
【解析】
(1) 楼道灯及插座连接：将光控开关、声控开关串联，串联后一端接相线，另一端接灯泡的尾部金属点；灯泡的螺旋套接中性线；三孔插座与灯泡并联，左孔接中性线，右孔接相线，上孔接保护线。
(2) 电冰箱电路连接：照明灯与压缩机并联，开关S₁接相线与照明灯之间，照明灯另一端接中性线；开关S₂接相线与压缩机之间，压缩机另一端接中性线；电冰箱金属外壳接保护线。
【答案】
(1) 楼道灯及插座连接图：
；(2) 电冰箱连接图：【知识点】
家庭电路连接、开关安全接法、三孔插座接线规则
【点评】
本题考查家庭电路的安全连接，是电学基础作图题，需掌握开关接相线、用电器的连接方式、三孔插座的接法，难度适中，注重安全用电的实际应用。
【难度系数】
0.6
四、综合应用题(共2小题,计16分)
19. 跨学科实践 日常生活「2026广东广州月考，★★☆」(10分)阅读短文,回答问题。
隔电墙与水电阻

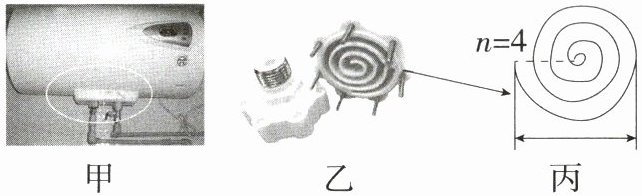

家庭电热水器(图甲)工作时,加热器内胆里的水有时也会带电。为保证人的洗浴安全,几乎所有电热水器都要求安装“隔电墙”(图乙)。隔电墙是一种简称,它确切的表述是“水电阻衰减隔离法”,它利用了水本身具有电阻的特性,通过对管径和距离的调整,形成“隔电”的效果。干燥时人体电阻约为$10^4 ∼ 10^5 \ \Omega$,皮肤潮湿时阻值降为$10^3 \ \Omega$左右。因此在设计隔电墙时,一般会尽量增加水流的长度,以达到增大电阻,减小电流的目的。如图丙所示,将水流路径设计成螺旋结构来增加水流的长度。虽然隔电墙有一定的保护作用,但为了保护自己的生命安全,最有效的措施还是淋浴的时候把电热水器插头拔掉。
(1)家庭电路电压为
(2)淋浴时,水电阻与人体
19. 跨学科实践 日常生活「2026广东广州月考，★★☆」(10分)阅读短文,回答问题。
隔电墙与水电阻
家庭电热水器(图甲)工作时,加热器内胆里的水有时也会带电。为保证人的洗浴安全,几乎所有电热水器都要求安装“隔电墙”(图乙)。隔电墙是一种简称,它确切的表述是“水电阻衰减隔离法”,它利用了水本身具有电阻的特性,通过对管径和距离的调整,形成“隔电”的效果。干燥时人体电阻约为$10^4 ∼ 10^5 \ \Omega$,皮肤潮湿时阻值降为$10^3 \ \Omega$左右。因此在设计隔电墙时,一般会尽量增加水流的长度,以达到增大电阻,减小电流的目的。如图丙所示,将水流路径设计成螺旋结构来增加水流的长度。虽然隔电墙有一定的保护作用,但为了保护自己的生命安全,最有效的措施还是淋浴的时候把电热水器插头拔掉。
(1)家庭电路电压为
220
V,对人体安全的电压一般不高于36
V。不同环境下人体导电情况不同,为保证安全,加在人体上的电压不能超过最大安全电压的三分之一,称为绝对安全电压,结合皮肤潮湿时人体电阻可知,通过人体的绝对安全电流不超过0.012
A。(2)淋浴时,水电阻与人体
串联
(选填“串联”或“并联”)。为保证绝对安全,隔电墙中水电阻至少为17334
Ω。(结果保留整数)答案
19.答案 (1)220 36 0.012
(2)串联 17334
解析 (1)家庭电路的电压为220 V,对人体安全的电压一般不高于36 V。由题意可知,绝对安全电压不超过$U_人=\frac{1}{3}U_安=\frac{1}{3}×36\ \mathrm{V}=12\ \mathrm{V}$,根据欧姆定律可知,通过人体的绝对安全电流不超过$I=\frac{U_人}{R}=\frac{12\ \mathrm{V}}{10^3\ \Omega}=0.012\ \mathrm{A}$。
(2)由题意可知,内胆里的水经过较长的管路再流到人体,即电流依次经过水电阻和人体,电流只有一条路径,故人体和水电阻串联。为保证绝对安全,水电阻和人体的最小总电阻$R_总=\frac{U}{I}=\frac{220\ \mathrm{V}}{0.012\ \mathrm{A}}≈18\ 333.3\ \Omega$,所以水电阻的最小阻值为$R_水=R_总-R=18\ 333.3\ \Omega-10^3\ \Omega≈17\ 334\ \Omega$。
(2)串联 17334
解析 (1)家庭电路的电压为220 V,对人体安全的电压一般不高于36 V。由题意可知,绝对安全电压不超过$U_人=\frac{1}{3}U_安=\frac{1}{3}×36\ \mathrm{V}=12\ \mathrm{V}$,根据欧姆定律可知,通过人体的绝对安全电流不超过$I=\frac{U_人}{R}=\frac{12\ \mathrm{V}}{10^3\ \Omega}=0.012\ \mathrm{A}$。
(2)由题意可知,内胆里的水经过较长的管路再流到人体,即电流依次经过水电阻和人体,电流只有一条路径,故人体和水电阻串联。为保证绝对安全,水电阻和人体的最小总电阻$R_总=\frac{U}{I}=\frac{220\ \mathrm{V}}{0.012\ \mathrm{A}}≈18\ 333.3\ \Omega$,所以水电阻的最小阻值为$R_水=R_总-R=18\ 333.3\ \Omega-10^3\ \Omega≈17\ 334\ \Omega$。
解析
【分析】
首先，第一问需牢记家庭电路电压、人体安全电压的常识，再根据“绝对安全电压为最大安全电压的三分之一”算出绝对安全电压，最后用欧姆定律计算绝对安全电流；第二问根据电流路径判断水电阻与人体的连接方式，再结合串联电路电阻规律和欧姆定律，计算隔电墙所需的最小水电阻。
【解析】
(1) 家庭电路的电压为220 V，对人体安全的电压一般不高于36 V。
由题意，绝对安全电压 $ U_{人} = \frac{1}{3} × 36\ \mathrm{V} = 12\ \mathrm{V} $，根据欧姆定律 $ I = \frac{U}{R} $，皮肤潮湿时人体电阻 $ R = 10^3\ \Omega $，则通过人体的绝对安全电流：
$ I = \frac{U_{人}}{R} = \frac{12\ \mathrm{V}}{10^3\ \Omega} = 0.012\ \mathrm{A} $。
(2) 淋浴时，电流依次经过水电阻和人体，电流只有一条路径，故水电阻与人体串联。
为保证绝对安全，总电压为家庭电路电压 $ U = 220\ \mathrm{V} $，总电流最大为绝对安全电流 $ I = 0.012\ \mathrm{A} $，根据欧姆定律，总电阻 $ R_{总} = \frac{U}{I} = \frac{220\ \mathrm{V}}{0.012\ \mathrm{A}} \approx 18333.3\ \Omega $。
串联电路总电阻等于各电阻之和，所以水电阻的最小阻值：
$ R_{水} = R_{总} - R = 18333.3\ \Omega - 10^3\ \Omega \approx 17334\ \Omega $。
【答案】
(1) 220；36；0.012
(2) 串联；17334
【知识点】
欧姆定律；串联电路；家庭电路电压
【点评】
本题结合生活中的隔电墙实例，体现物理知识与生活的联系，考查欧姆定律及串联电路的应用，解题关键是明确绝对安全电压的计算和串联电路的特点，难度适中。
【难度系数】
0.6
首先，第一问需牢记家庭电路电压、人体安全电压的常识，再根据“绝对安全电压为最大安全电压的三分之一”算出绝对安全电压，最后用欧姆定律计算绝对安全电流；第二问根据电流路径判断水电阻与人体的连接方式，再结合串联电路电阻规律和欧姆定律，计算隔电墙所需的最小水电阻。
【解析】
(1) 家庭电路的电压为220 V，对人体安全的电压一般不高于36 V。
由题意，绝对安全电压 $ U_{人} = \frac{1}{3} × 36\ \mathrm{V} = 12\ \mathrm{V} $，根据欧姆定律 $ I = \frac{U}{R} $，皮肤潮湿时人体电阻 $ R = 10^3\ \Omega $，则通过人体的绝对安全电流：
$ I = \frac{U_{人}}{R} = \frac{12\ \mathrm{V}}{10^3\ \Omega} = 0.012\ \mathrm{A} $。
(2) 淋浴时，电流依次经过水电阻和人体，电流只有一条路径，故水电阻与人体串联。
为保证绝对安全，总电压为家庭电路电压 $ U = 220\ \mathrm{V} $，总电流最大为绝对安全电流 $ I = 0.012\ \mathrm{A} $，根据欧姆定律，总电阻 $ R_{总} = \frac{U}{I} = \frac{220\ \mathrm{V}}{0.012\ \mathrm{A}} \approx 18333.3\ \Omega $。
串联电路总电阻等于各电阻之和，所以水电阻的最小阻值：
$ R_{水} = R_{总} - R = 18333.3\ \Omega - 10^3\ \Omega \approx 17334\ \Omega $。
【答案】
(1) 220；36；0.012
(2) 串联；17334
【知识点】
欧姆定律；串联电路；家庭电路电压
【点评】
本题结合生活中的隔电墙实例，体现物理知识与生活的联系，考查欧姆定律及串联电路的应用，解题关键是明确绝对安全电压的计算和串联电路的特点，难度适中。
【难度系数】
0.6
