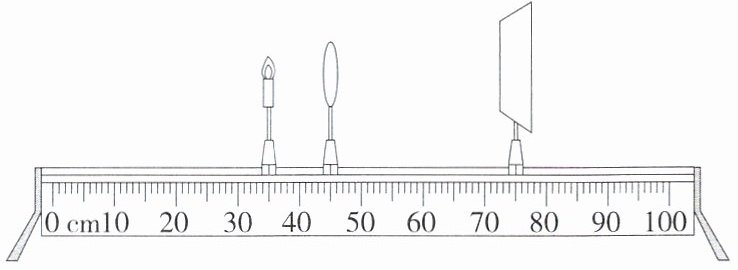

1.[2024江苏无锡中考]用焦距为10 cm的凸透镜探究凸透镜成像的规律,将点燃的蜡烛、凸透镜、光屏置于光具座上如图所示的位置,下列说法中正确的是 (
A.只向左移动光屏至适当位置,光屏上能呈现烛焰缩小的像
B.只向右移动光屏至适当位置,光屏上能呈现烛焰放大的像
C.只向右移动蜡烛至适当位置,光屏上能呈现烛焰放大的像
D.只移动凸透镜至适当位置,光屏上能呈现烛焰等大的像
D
)A.只向左移动光屏至适当位置,光屏上能呈现烛焰缩小的像
B.只向右移动光屏至适当位置,光屏上能呈现烛焰放大的像
C.只向右移动蜡烛至适当位置,光屏上能呈现烛焰放大的像
D.只移动凸透镜至适当位置,光屏上能呈现烛焰等大的像
答案
1.D 图中物距为45.0 cm-35.0 cm=10.0 cm,凸透镜的焦距是10 cm,物距等于一倍焦距,不能成像,只向左或向右移动光屏,光屏上不能成像,A、B错误;只向右移动蜡烛至适当位置,物距小于一倍焦距,成正立、放大的虚像,光屏上不能成像,C错误;将凸透镜移动到55.0 cm刻度线处,物距为55.0 cm-35.0 cm=20.0 cm,像距为75.0 cm-55.0 cm=20.0 cm,此时u=v=2f,光屏上能呈现烛焰等大的像,D正确。
2.「2026 江苏苏州高新区期中」如图
所示，烛焰通过凸透镜在光屏上成清晰的像，则下列做法中一定不能在光屏上得到清晰像的是（
A.光屏和蜡烛不动，适当移动透镜到某一位置
B.透镜不动，光屏与蜡烛的位置对调
C.透镜不动，蜡烛离透镜远些，光屏离透镜近些
D.透镜不动，蜡烛和光屏都离透镜远些
所示，烛焰通过凸透镜在光屏上成清晰的像，则下列做法中一定不能在光屏上得到清晰像的是（D
）A.光屏和蜡烛不动，适当移动透镜到某一位置
B.透镜不动，光屏与蜡烛的位置对调
C.透镜不动，蜡烛离透镜远些，光屏离透镜近些
D.透镜不动，蜡烛和光屏都离透镜远些
答案
2.D 光屏和蜡烛不动,适当移动透镜到某一位置或透镜不动,光屏与蜡烛的位置对调,物距等于原来的像距,像距等于原来的物距,由光路是可逆的可知,光屏上能再次成清晰的实像,A、B不符合题意;透镜不动,蜡烛离透镜远些,物距增大,由“凸透镜成实像时,物远像近像变小”可知,光屏离透镜近些可能成清晰的实像,C不符合题意,D符合题意。
3. 核心 素养 科学思维 「2025江苏南通期中」在“探究凸透镜成像规律”的实验中，将高度为h的物体沿主光轴从远处向透镜的焦点靠近，已知透镜的焦距为f。则下列反映像高H或像距v随物距u变化的关系图像中，可能正确的是 (
A
) 答案
3.A 凸透镜成实像时,u＞f,物距减小,像距变大,像变大。当物体从远处沿凸透镜主光轴向凸透镜的焦点靠近时,物距变小,像距变大,像变大,但像总是成在焦点以外,即像距v总是大于焦距f。当物距u=2f时,像距与物距相等,像的高度H等于物体的高度h。所以,只有A选项正确反映了像高H随物距u变化的关系。

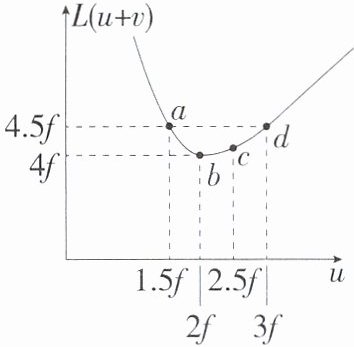

4.「2026江苏启东期中」在用焦距为$f$的凸透镜探究凸透镜成像规律时，多次实验，记录凸透镜成实像时的物距$u$、像距$v$；算出物像间距$L$(即$u+v$)；绘出如图所示的图线(以$f$为长度单位)。结合图像，下列说法错误的是 (
A.$b$点能成倒立等大的实像
B.$a$和$d$两点数据可以说明光路是可逆的
C.$c$和$d$两点的成像特点是一样的
D.$c$点的成像特点与投影仪成像特点一样
D
)A.$b$点能成倒立等大的实像
B.$a$和$d$两点数据可以说明光路是可逆的
C.$c$和$d$两点的成像特点是一样的
D.$c$点的成像特点与投影仪成像特点一样
答案
4.D $b$点的物距等于二倍焦距,成倒立、等大的实像;$a$、$d$两点数据中的$L$相同,$a$点的物距与$d$点的像距相同,$a$点的像距与$d$点的物距相同,都能成像,说明光路是可逆的;$c$、$d$两点的物距都大于二倍焦距,都成倒立、缩小的实像,其应用是照相机。

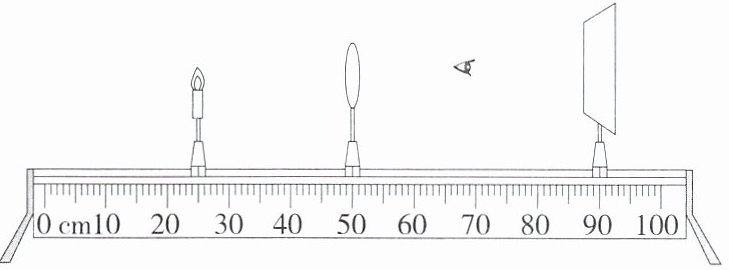

5.「2025江苏镇江京口期中」如图,在光屏上得到了一个清晰的像,这个像是
放大
（选填“放大”“缩小”或“等大”）的。先把蜡烛移到10.0 cm刻度线处,再将光屏移到75.0
cm刻度线处可再次得到清晰的像。若将蜡烛换成一个指针发光的钟表,其表面正对透镜,人眼将看到指针所成的像逆时针
（选填“顺时针”或“逆时针”）转动。答案
5.答案 放大 75.0 逆时针
解析 在光屏上得到了一个清晰的像,说明是实像,且物距小于像距,成倒立、放大的实像。此时物距为25.0 cm,像距为40.0 cm,把蜡烛移到10.0 cm刻度线处,此时物距为40.0 cm,根据光路的可逆性可知,此时像距为25.0 cm,即将光屏移到75.0 cm刻度线处可再次得到清晰的像。若将蜡烛换成一个指针发光的钟表,其表面正对透镜,因为在光屏上成倒立的像,上下左右全部颠倒,指针顺时针转动,当人眼从如图所示的位置观察时,看到的指针所成的像逆时针转动。
解析 在光屏上得到了一个清晰的像,说明是实像,且物距小于像距,成倒立、放大的实像。此时物距为25.0 cm,像距为40.0 cm,把蜡烛移到10.0 cm刻度线处,此时物距为40.0 cm,根据光路的可逆性可知,此时像距为25.0 cm,即将光屏移到75.0 cm刻度线处可再次得到清晰的像。若将蜡烛换成一个指针发光的钟表,其表面正对透镜,因为在光屏上成倒立的像,上下左右全部颠倒,指针顺时针转动,当人眼从如图所示的位置观察时,看到的指针所成的像逆时针转动。

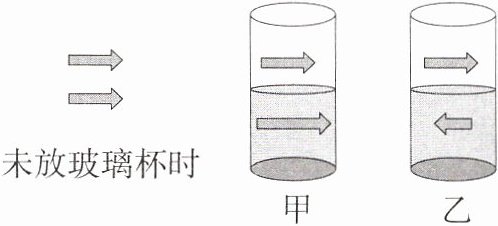

6.「2025江苏靖江期中」把带双箭头的图片放在装有水的圆柱形玻璃杯后不同位置，看到的情景如图甲和乙所示。此时的玻璃杯相当于
箭头离玻璃杯较近的是
凸透
镜，箭头离玻璃杯较近的是
甲
（选填“甲”或“乙”）图，其成像原理与放大镜
（选填“照相机”“放大镜”或“投影仪”）相同。答案
6.答案 凸透 甲 放大镜
解析 装有适量水的圆柱形玻璃杯相当于一个凸透镜。图甲,成正立、放大的像,与放大镜的成像原理相同,物距小于1倍焦距,箭头离玻璃杯较近;图乙,成倒立、缩小的实像,与照相机的成像原理相同,物距大于2倍焦距,箭头离玻璃杯较远。
解析 装有适量水的圆柱形玻璃杯相当于一个凸透镜。图甲,成正立、放大的像,与放大镜的成像原理相同,物距小于1倍焦距,箭头离玻璃杯较近;图乙,成倒立、缩小的实像,与照相机的成像原理相同,物距大于2倍焦距,箭头离玻璃杯较远。
