7. (2025·广东东莞东城区期末)请在如图所示电路的两个“○”中填入电压表或电流表的电路元件符号，使小灯泡正常发光。
答案
7. 如图所示
[解析]因为电压表应与小灯泡并联,电流表应与小灯泡串联,所以上方圈中为电压表,下方圈中为电流表.
8. 如图所示的电路中,S闭合时,下列说法中正确的是(
A.$\mathrm{L}_{1}$和$\mathrm{L}_{2}$并联,电压表测灯$\mathrm{L}_{1}$两端的电压
B.$\mathrm{L}_{1}$和$\mathrm{L}_{2}$并联,电压表测灯$\mathrm{L}_{2}$两端的电压
C.$\mathrm{L}_{1}$和$\mathrm{L}_{2}$串联,电压表测灯$\mathrm{L}_{1}$两端的电压
D.$\mathrm{L}_{1}$和$\mathrm{L}_{2}$串联,电压表测灯$\mathrm{L}_{2}$两端的电压
D
).A.$\mathrm{L}_{1}$和$\mathrm{L}_{2}$并联,电压表测灯$\mathrm{L}_{1}$两端的电压
B.$\mathrm{L}_{1}$和$\mathrm{L}_{2}$并联,电压表测灯$\mathrm{L}_{2}$两端的电压
C.$\mathrm{L}_{1}$和$\mathrm{L}_{2}$串联,电压表测灯$\mathrm{L}_{1}$两端的电压
D.$\mathrm{L}_{1}$和$\mathrm{L}_{2}$串联,电压表测灯$\mathrm{L}_{2}$两端的电压
答案
8.D [解析]由图可知,闭合开关,电流从电源正极出发,经灯泡 $\mathrm{L}_1$、$\mathrm{L}_2$、开关,回到电源负极,所以两只灯泡串联,电压表与灯泡 $\mathrm{L}_2$ 并联,测量 $\mathrm{L}_2$ 两端电压.

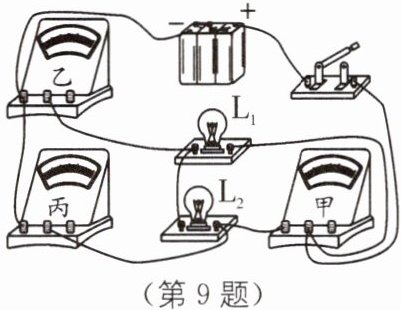

9. 如图所示,闭合开关,两小灯泡$\mathrm{L}_{1}$和$\mathrm{L}_{2}$均能发光. 下列关于该电路的分析正确的是(
A.若乙为电流表,则乙测$\mathrm{L}_{1}$的电流
B.若丙为电流表,则两灯一定并联
C.若甲为电流表,则乙可能为电压表
D.若甲为电流表,则丙测$\mathrm{L}_{1}$的电压
D
).A.若乙为电流表,则乙测$\mathrm{L}_{1}$的电流
B.若丙为电流表,则两灯一定并联
C.若甲为电流表,则乙可能为电压表
D.若甲为电流表,则丙测$\mathrm{L}_{1}$的电压
答案
9.D [解析]由图可知,若两灯泡串联,则甲定为电压表,测电源电压,丙定为电流表,乙为电压表测灯泡 $\mathrm{L}_2$ 两端电压;若两灯泡并联,甲必然为电流表,测通过灯泡 $\mathrm{L}_2$ 的电流,丙必然为电压表,乙必然为电流表,测干路电流. 若乙为电流表,即两灯泡并联时,其测干路电流,故 A 错误;若丙为电流表,两灯泡串联,故 B 错误;若甲为电流表,则乙必然是电流表,两灯泡并联,故 C 错误;若甲为电流表,两灯泡并联,丙则为电压表,并联在灯 $\mathrm{L}_1$(或 $\mathrm{L}_2$)两端,测 $\mathrm{L}_1$ 的电压,故 D 正确.
10. 下列关于电流表、电压表的使用方法,错误的是(
A.电压表要跟被测用电器并联
B.使电流从“+”接线柱流入,从“-”接线柱流出
C.电压表可以直接接在电源两极上
D.可以把电流表直接接到电源两极上
D
).A.电压表要跟被测用电器并联
B.使电流从“+”接线柱流入,从“-”接线柱流出
C.电压表可以直接接在电源两极上
D.可以把电流表直接接到电源两极上
答案
10.D [解析]电压表使用时要跟被测用电器并联,符合电压表使用规则,故 A 正确;电表接入电路时都要使电流从正接线柱流入,从负接线柱流出,符合电压表和电流表的正确使用方法,故 B 正确;电压表可以直接接在电源的两极上,符合电压表使用规则,故 C 正确;电流表使用时不能直接接到电源两极上,故 D 错误.
11. 某同学在利用电压表测用电器两端电压时，
设计了如图所示的实验电路. 当电压表的接线柱接$A$、$B$点时，可以测出灯$\mathrm{L}_{1}$两端的电压，如果其他不变，把电压表接$A$的接线柱接到$C$点即可测出$\mathrm{L}_{2}$两端的电压，这样就可以省掉了拆电路的麻烦. 你认为这样做可以吗？
答：
设计了如图所示的实验电路. 当电压表的接线柱接$A$、$B$点时，可以测出灯$\mathrm{L}_{1}$两端的电压，如果其他不变，把电压表接$A$的接线柱接到$C$点即可测出$\mathrm{L}_{2}$两端的电压，这样就可以省掉了拆电路的麻烦. 你认为这样做可以吗？
答：
不可以
，因为当把接A点的线改接到C时,电压表的正负接线柱接反了
.答案
11. 不可以 当把接 A 点的线改接到 C 时,电压表的正负接线柱接反了 [解析]电压表在使用时应该使电流从其“+”接线柱流入,从“-”接线柱流出,而图中如果把电压表接在 A 处的线接到 C 处,电压表的正负接线柱会接反,造成指针反偏,无法测出电压的大小.

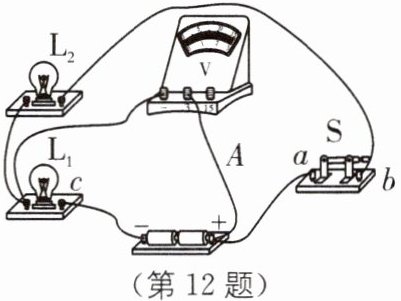

12. (2025·无锡梁溪区期中)小玉同学在学习使用电压表时进行实验，如图所示是他刚连接好的电路. 连接电路时，开关应
断开
；闭合开关，电压表此时测量的是灯$\mathrm{L}_2$
两端的电压. 同组的同学认为这个电路开关断开时电压表已有示数，这样的设计是不规范的，应该将导线A下端接到$b$
（填“a”“b”或“c”）处.答案
12. 断开 $\mathrm{L}_2$ $b$ [解析]为了防止电路元件损坏,连接电路时,开关应断开. 分析电路可知,闭合开关,两灯串联,电压表与 $\mathrm{L}_2$ 并联,电压表测量的是灯 $\mathrm{L}_2$ 两端的电压. 为了使开关断开时,电压表无示数,应使开关断开时,电压表与电源无法构成回路,故应将导线 A 下端接到 $b$ 处.
13. 时代在进步，人们的环保意识不断增强，这种趋势在计时的小钟表上都体现了出来. 如图所示，是一个由新鲜橙子提供能量的数字时钟.
(1)上面的发明中，橙子相当于电路中的
(2)这种电池提供的电压不到1 V，电流不到$100\ μ \mathrm{A}$. 现在小田将一块铜片和一块铁片插入橙子中，她想知道这个“橙子电池”的正、负极分别是哪端. 现有的器材是实验室用的电流表及电压表各一个，导线若干. 小田面临的问题是用哪个电表较好？你认为比较合理的是选用
(1)上面的发明中，橙子相当于电路中的
电源
.(2)这种电池提供的电压不到1 V，电流不到$100\ μ \mathrm{A}$. 现在小田将一块铜片和一块铁片插入橙子中，她想知道这个“橙子电池”的正、负极分别是哪端. 现有的器材是实验室用的电流表及电压表各一个，导线若干. 小田面临的问题是用哪个电表较好？你认为比较合理的是选用
电压表
(填“电压表”或“电流表”)；如果选用另一电表，会遇到的问题可能是电流太小,电流表指针几乎不动
.答案
13.(1)电源 (2)电压表 电流太小,电流表指针几乎不动 [解析](1)由题意可知,一个由新鲜橙子提供能量的数字时钟中,橙子提供电能,相当于电源.(2)使用电压表判断电源正负极比较合理;由题意可知,如果用电流表判断电源正负极,由于电流太小,电流表指针几乎不动.
