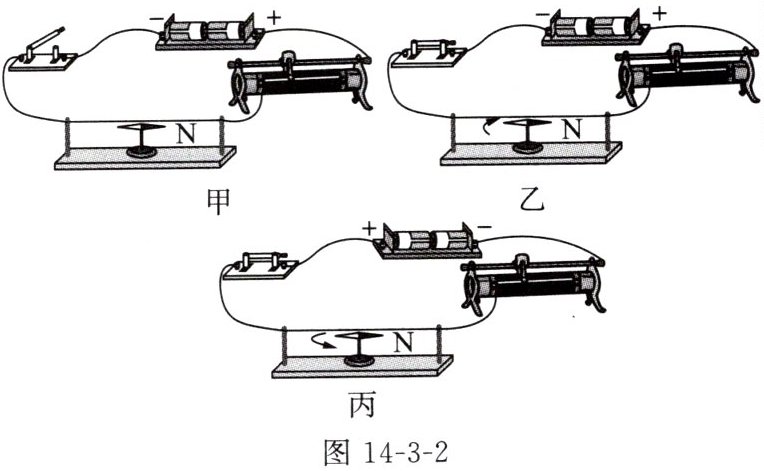

2. (多选)某同学研究电流产生的磁场时，闭合开关前，小磁针的指向如图14-3-2甲所示；闭合开关后，小磁针的偏转情况如图14-3-2乙所示(箭头表示偏转方向)；只改变电流方向，再次进行实验，小磁针的偏转情况如图14-3-2丙所示。下列结论合理的是()。


A.由图甲、乙可得电流可以产生磁场
B.由图甲、乙可得电流产生的磁场的方向与电流方向有关
C.由图乙、丙可得电流产生的磁场的强弱与电流大小有关
D.由图乙、丙可得电流产生的磁场的方向与电流方向有关

2. AD

【分析】
要判断各选项是否合理，需对比甲、乙、丙三图的实验条件与现象：甲图开关断开，电路无电流，小磁针静止；乙图开关闭合，电路有电流，小磁针偏转；丙图电流方向与乙图相反，小磁针偏转方向也相反。需分析每个选项对应的变量和现象是否匹配。
【解析】
选项A：甲图开关断开，无电流，小磁针受地磁场作用指向南北；乙图开关闭合，有电流，小磁针发生偏转，说明电流周围存在磁场（电流的磁效应），故A合理。
选项B：甲、乙两图的变量是“有无电流”，并非“电流方向”，无法得出磁场方向与电流方向有关，故B不合理。
选项C：乙、丙两图中电流大小未改变，仅电流方向变化，小磁针偏转方向改变，无法得出磁场强弱与电流大小有关，故C不合理。
选项D：乙、丙两图中电流方向相反，小磁针偏转方向也相反，说明电流产生的磁场方向与电流方向有关，故D合理。
【答案】
AD
【知识点】
电流的磁效应；磁场方向与电流的关系
【点评】
本题考查奥斯特实验的结论，需通过对比不同实验图的变量（有无电流、电流方向），结合小磁针的偏转现象分析，属于基础实验题，需准确识别实验中的控制量与改变量。
【难度系数】
0.6

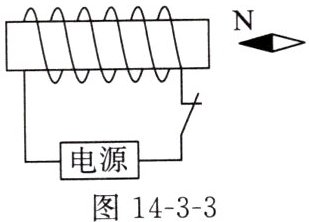

3. 图14-3-3是某一通电螺线管电路，可自由转动的小磁针静止时的N极已经标出。下列分析正确的是（）。

A.通电螺线管的右端为N极
B.断开开关，对调电源的正、负极，闭合开关后小磁针的偏转方向改变
C.通电螺线管周围的磁感线是真实存在的
D.减少线圈的匝数，通电螺线管周围的磁场会变强

B

【分析】
首先根据小磁针静止时N极的指向判断螺线管外部的磁场方向，进而确定螺线管的磁极，再结合安培定则、磁场的性质、影响螺线管磁性强弱的因素逐一分析各选项。小磁针静止时N极的指向为该点磁场方向，由此可先判断螺线管的磁极，再逐一验证选项的正误。
【解析】
选项A：小磁针静止时N极向左，说明螺线管外部该点的磁场方向向左，而螺线管外部磁场从N极指向S极，因此螺线管右端为S极，左端为N极，A错误。
选项B：断开开关，对调电源正、负极后，螺线管中的电流方向改变，根据安培定则，螺线管的磁极会反转，右端变为N极，此时螺线管外部该点的磁场方向变为向右，小磁针N极指向会变为向右，偏转方向改变，B正确。
选项C：磁感线是为了形象描述磁场而引入的假想曲线，并非真实存在，C错误。
选项D：通电螺线管的磁性强弱与线圈匝数、电流大小等有关，减少线圈匝数，在电流和铁芯不变时，螺线管的磁场会变弱，D错误。
【答案】
B
【知识点】
通电螺线管的磁场、磁感线、影响螺线管磁性的因素
【点评】
本题考查通电螺线管的基础知识点，需掌握磁极判断、安培定则应用、磁感线特点及螺线管磁性影响因素，属于电磁学常规题，难度适中。
【难度系数】
0.5

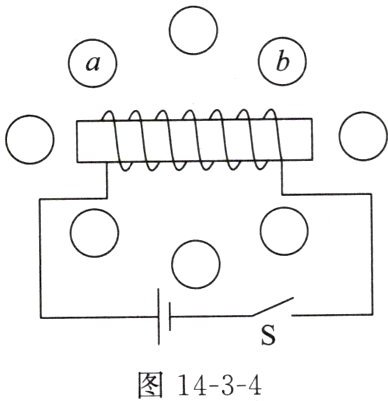

4. 图14-3-4是小聪探究“通电螺线管的磁场方向”时的示意图，在小圆位置放置可自由转动的小磁针，闭合开关S，画出不同位置小磁针静止时N极的指向；对调电源的正、负极，重复上述操作。下列说法不正确的是()。


A.小磁针的作用之一是显示通电螺线管周围的磁场方向
B.闭合开关S，放置在a、b处的小磁针静止时N极指向相同
C.对调电源的正、负极，闭合开关S，通电螺线管的磁场方向改变
D.通过实验可得出通电螺线管的磁极极性和电流方向的关系

4. B

【分析】
要解答本题，需掌握通电螺线管的磁场特点、安培定则的应用，以及小磁针在磁场中的作用。首先根据安培定则判断通电螺线管的磁极，再结合螺线管外部磁场方向的规律，逐一分析各选项的正误。
【解析】
1. 分析选项A：小磁针静止时N极的指向与该点的磁场方向一致，因此小磁针可以直观显示通电螺线管周围的磁场方向，该选项正确。
2. 分析选项B：闭合开关S，根据安培定则（右手握住螺线管，四指指向电流方向，大拇指指向螺线管N极），可判断通电螺线管左端为S极，右端为N极。螺线管外部磁场方向从N极指向S极，因此a处（螺线管左侧）磁场方向向右，b处（螺线管右侧）磁场方向向左，a、b处小磁针静止时N极指向不同，该选项错误。
3. 分析选项C：通电螺线管的磁场方向与电流方向有关，对调电源正负极会改变电流方向，因此通电螺线管的磁场方向随之改变，该选项正确。
4. 分析选项D：通过对调电源正负极（改变电流方向），观察通电螺线管磁极的变化，可得出通电螺线管的磁极极性与电流方向的关系，该选项正确。
【答案】
B
【知识点】
通电螺线管的磁场、安培定则、磁场方向
【点评】
本题考查通电螺线管磁场的基础知识点，需掌握安培定则的应用、磁场方向的判断，以及小磁针的作用，属于常规基础题型。
【难度系数】
0.6

5. 小明在一块有机玻璃板上安装了一个用导线绕成的螺线管，在玻璃板上均匀撒满铁屑，通电后轻敲玻璃板，铁屑的排列如图14-3-5所示。下列说法正确的是()。


A.图中P、Q两点相比，P点处的磁场较强
B.若只改变螺线管中的电流方向，P、Q两点处的磁场会减弱
C.若只改变螺线管中的电流方向，P、Q两点处的磁场方向会改变
D.若只增大螺线管中的电流，P、Q两点处的磁场方向会改变

5. C

【分析】
要解答本题，需掌握螺线管的磁场相关特点：螺线管的磁场分布类似条形磁体，两端磁场强、中间磁场弱；磁场的方向由电流方向决定，磁场强弱由电流大小、线圈匝数等因素决定。据此逐一分析选项即可。
【解析】
对各选项分析如下：
1. 选项A：螺线管两端（Q点）的磁场强度大于中间区域（P点），因此Q点磁场更强，A错误。
2. 选项B：仅改变螺线管的电流方向，电流大小未变化，磁场强弱由电流大小决定，因此P、Q两点处的磁场强弱不变，B错误。
3. 选项C：磁场方向与电流方向有关，仅改变电流方向，螺线管的磁场方向会发生改变，因此P、Q两点处的磁场方向改变，C正确。
4. 选项D：仅增大螺线管的电流，电流方向未改变，磁场方向由电流方向决定，因此P、Q两点处的磁场方向不变，D错误。
【答案】
C
【知识点】
螺线管的磁场、电流的磁效应
【点评】
本题考查螺线管磁场的基本特点，核心是区分磁场强弱和方向的影响因素，属于基础概念题，需准确掌握相关知识点。
【难度系数】
0.4
