跨学科实践 2 设计家庭养花自动浇水系统(粤沪)
1. (2025 肇庆模拟)小芸为刚种植的树苗设计了自动浇水电路，该电路中的光控开关 $ S_1 $ 在天黑时自动闭合，湿敏开关 $ S_2 $ 在土壤过于干燥时自动闭合。当天黑且土壤过于干燥时，电动机开始工作，自动对树苗进行浇水。如图的电路中符合上述要求的是()

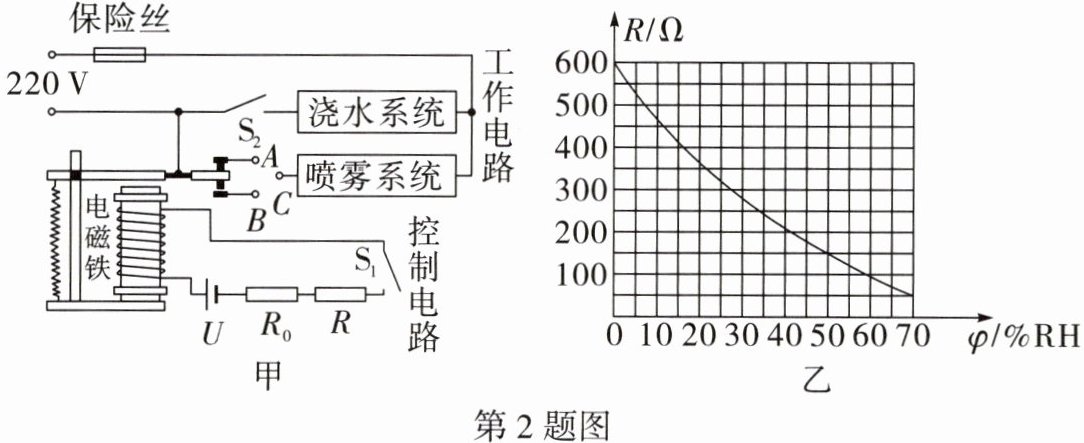

2. (2025 东莞模拟)某生态园在花棚里安装了自动喷雾和浇水系统，其简化电路如图甲所示。$ S_2 $ 是电子时控开关，每天 $ 6:00∼ 6:30 $、$ 12:30∼ 12:45 $、$ 17:30∼ 17:45 $ 自动闭合，启动浇水系统。喷雾系统用于调节空气湿度，其控制电路中电源电压 $ U = 12 \, \mathrm{V} $，$ R $ 为装在探头上的湿敏电阻，其阻值随相对湿度 $ \varphi $ (空气中含有水蒸气的百分比，单位为：$\% \mathrm{RH}$)变化的图象如图乙所示。当控制电路的电流达到 $ 0.04 \, \mathrm{A} $ 时，继电器的衔铁被吸合；当控制电路中的电流减小到 $ 0.03 \, \mathrm{A} $ 时，衔铁被释放。

(1)浇水系统的水泵参数如下表，则水泵一个月(按 31 天)耗电 $ \mathrm{kW} · \mathrm{h} $。

(2)随着花棚内空气湿度增加，控制电路的电流会(选填“变大”“变小”或“不变”)，图甲中喷雾系统的 $ C $ 点应连接(选填“$ A $”或“$ B $”)点。
(3)如果花棚的湿度小于 $ 50\% \mathrm{RH} $ 时喷雾系统启动，则 $ R_0 $ 的阻值为 $ \Omega $；当花棚湿度到达 $ \% \mathrm{RH} $，喷雾系统停止工作。当使用时间长以后，控制电路的电压 $ U $ 会降低，这时花棚所控制的最高湿度会(选填“上升”“下降”或“不变”)。

1. C 2. (1)37.2 (2)变大 A (3)250 70 上升
