11. (人教、粤沪习题改编)如图所示是一种水位自动报警器的原理图，容器中装有盐水，水位到达A时，(选填“L₁”或“L₂”)灯亮，说明盐水是(选填“导体”或“绝缘体”)。在工作电路中，电磁继电器是一种(选填“用电器”或“开关”)。

11.L₂ 导体　开关

L₂；导体；开关

12. (2025清远模拟)纯电动汽车越来越受人们的欢迎。电动车的“心脏”是电动机，下列四个装置中，能反映电动机工作原理的是()

12.D

13. (粤沪素材改编)如图所示为手机无线充电的情景，当充电器接通电源时，由于电流的效应，发射线圈会产生交变磁场(交变磁场指在一定时间内磁场的强度和方向都会发生变化)，手机靠近时，接收线圈在此磁场中就会产生电流，此时接收线圈与(选填“电动机”或“发电机”)的工作原理相同。

13.磁　发电机

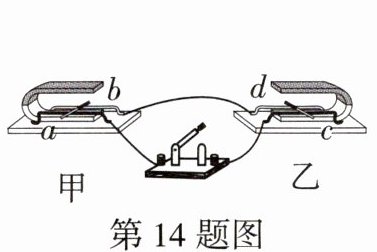

14. (2025甘肃省卷)如图所示，甲、乙两个相同的装置分别由U形磁铁、导体棒和金属支架构成，导体棒ab和cd放在支架上，支架由导线连接。闭合开关并向右移动ab，cd也会随之向右移动，其中甲装置涉及的物理学原理是由(选填“奥斯特”或“法拉第”)发现的，乙装置与(选填“动圈式扬声器”或“动圈式话筒”)的原理相同。

14.法拉第　动圈式扬声器

例1 实验小组的同学探究“通电螺线管外部磁场的方向”。

基础设问
(1)在通电螺线管四周放上小磁针，目的是。
(2)[操作细节]在嵌有螺线管的有机玻璃板上地撒上(选填“粗”或“细”)铁屑，给螺线管通电，为使铁屑更好地显示磁场分布情况，接下来应进行的操作是。
（3）正确操作后观察到铁屑分布情况如图甲所示。由此可知通电螺线管外部磁场分布与磁体周围磁场的分布情况相似；图甲中A、B两点相比，点的磁场较强。若仅将玻璃板上的细铁屑去掉，通电螺线管的磁场（选填“会”或“不会”）消失。
(4)断开开关，对调电源的正负极后，再重新闭合电路，最终小磁针静止时如图乙所示，对比甲、乙可知通电螺线管的磁场方向与有关。
能力提升
(5)[方案细节]实验结束后，组内小明提议用铜屑代替铁屑显示磁场分布，此做法(选填“可行”或“不可行”)，原因是。
(6)[开放性设问]另一组同学实验时，通电后观察到铁屑规则排列的效果不明显，猜想可能是通电螺线管的磁场较弱，为增强磁场的磁性，在不更换螺线管的前提下，他可行的改进措施是(写出一种方法即可)。
实验2 探究导体在磁场中运动时产生感应电流的条件[2022课标学生必做实验，2021.16(2)]
一题多设问（依据2022课标科学探究的四要素设问）

实验1　探究通电螺线管外部磁场的方向
一题多设问
例1　(1)观察不同位置的磁场方向(或显示不同位置的磁场方向)　(2)均匀　细　轻敲玻璃板　(3)条形
A　不会　(4)电流方向　(5)不可行　铜屑不是磁性材料，不能被磁化　(6)增大通过螺线管线圈的电流(或增加螺线管线圈的匝数等)
