考点梳理
答案见本书 P248
答案见本书 P248
答案
①正比
②反比
③$I = \frac{U}{R}$
④$U = IR$
⑤$R = \frac{U}{I}$
⑥各串联电阻之和
⑦倒数
⑧倒数
②反比
③$I = \frac{U}{R}$
④$U = IR$
⑤$R = \frac{U}{I}$
⑥各串联电阻之和
⑦倒数
⑧倒数
1. 如图所示,电源两端电压保持不变,$ R_1 $、$ R_2 $ 为定值电阻. 闭合开关 $ S_1 $ 和 $ S_2 $, 电流表和电压表均有示数. 当开关 $ S_2 $ 断开时,下列说法正确的是 (
A.电压表的示数不变,电流表的示数变小
B.电压表的示数不变,电流表的示数变大
C.电压表的示数变大,电流表的示数变小
D.电压表的示数变小,电流表的示数变大
A
)A.电压表的示数不变,电流表的示数变小
B.电压表的示数不变,电流表的示数变大
C.电压表的示数变大,电流表的示数变小
D.电压表的示数变小,电流表的示数变大
答案
1. A

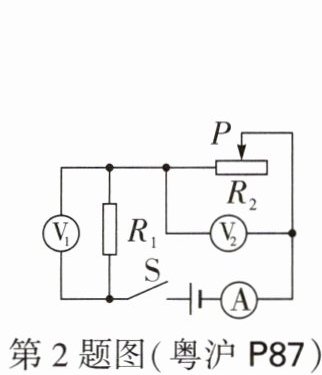

2. (粤沪习题改编) 如图所示, 电源电压保持不变, 开关 $ S $ 闭合, 将滑片 $ P $ 向右移动过程中, 以下说法正确的是 (
A.电路总电阻变小
B.电流表示数变大
C.电压表示数变小
D.电压表示数变小
C
)A.电路总电阻变小
B.电流表示数变大
C.电压表示数变小
D.电压表示数变小
答案
2. C
3. (2024 广州) 如图所示是地磅工作原理示意图, 秤台连在竖直弹簧上, 电路与恒压电源连接. 未称量时, 滑动变阻器 $ R $ 的滑片 $ P $ 在最上端, 称量时, 滑片 $ P $ 向下滑动. 闭合开关 $ S $, 车辆总质量越大时 (
A.电压表的示数越大
B.电压表的示数越小
C.电流表的示数越大
D.电流表的示数越小
A
)A.电压表的示数越大
B.电压表的示数越小
C.电流表的示数越大
D.电流表的示数越小
答案
3. A
解析
解：由电路图可知，滑动变阻器$R$与定值电阻$R_0$串联，电压表测滑动变阻器$R$滑片$P$上方部分电阻两端的电压，电流表测电路中的电流。
车辆总质量越大时，秤台受到的压力越大，弹簧压缩量越大，滑片$P$向下滑动，滑动变阻器$R$接入电路的总电阻不变，根据串联电路电阻特点，电路总电阻不变，由$I = \frac{U}{R_{总}}$可知，电路中电流不变，即电流表示数不变，C、D错误。
滑片$P$向下滑动，与电压表并联部分的电阻增大，由$U = IR$可知，电压表示数越大，A正确，B错误。
答案：A
车辆总质量越大时，秤台受到的压力越大，弹簧压缩量越大，滑片$P$向下滑动，滑动变阻器$R$接入电路的总电阻不变，根据串联电路电阻特点，电路总电阻不变，由$I = \frac{U}{R_{总}}$可知，电路中电流不变，即电流表示数不变，C、D错误。
滑片$P$向下滑动，与电压表并联部分的电阻增大，由$U = IR$可知，电压表示数越大，A正确，B错误。
答案：A
