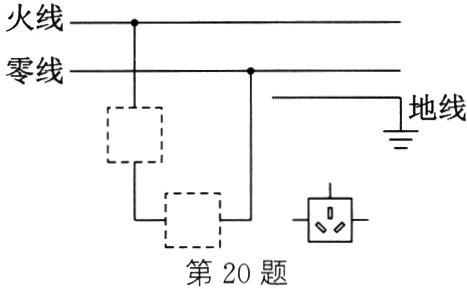

20.（2024·常州）请在图中虚线框内画出开关和电灯的符号，并用笔画线代替导线将三线插座接入电路.
答案
1~27.如图所示
21. 请用笔画线代替导线将电路补充完整，要求开关控制插座.
答案
1~27.如图所示

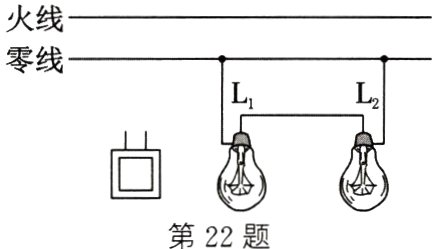

22.（2024·凉山）家庭电路中，灯L1与L2并联，开关同时控制两盏灯，请用笔画线代替导线将开关接入电路中使两灯泡正常发光.
答案
1~27.如图所示
类型四 磁现象类
答案
23. 如图所示，"+"、"-"为电流表的接线柱，请标出磁感线的方向及小磁针的N极.
答案
1~27.如图所示
24.（2023·扬州模拟）如图所示，请根据图中通电螺线管附近小磁针静止时N极的指向，标出图中磁感线的方向，并在括号内标出电源的正、负极.
答案
1~27.如图所示
25. 将汽车钥匙插入仪表板上的钥匙孔，转动钥匙相当于闭合开关，汽车启动. 请在图中连接好控制汽车启动的电路图.
答案
1~27.如图所示
26. 如图所示，开关闭合后，位于螺线管附近的小磁针N极指向向下，请在螺线管上画出导线的绕向. 并标明通电螺线管的极性.
答案
1~27.如图所示

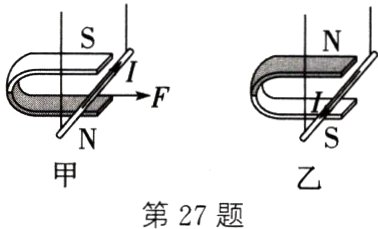

27. 如图甲所示，通电导线中电流的方向向里，磁场对通电导线力的方向水平向右. 改变实验条件，请在图乙中画出磁场对通电导线的作用力的示意图.
答案
1~27.如图所示
