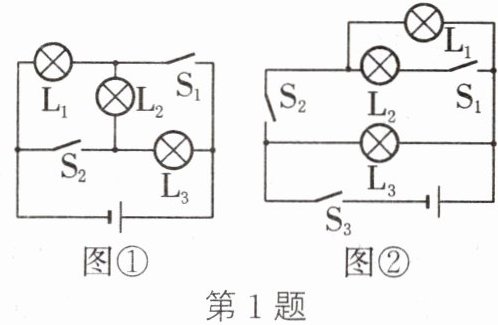

1. 开关断开、闭合时电路的识别：
（1）如图①所示电路中，当只闭合开关S₁时，亮；当只闭合开关S₂时，灯亮；当开关S₁、S₂都闭合时，灯亮，此时是联电路；当开关S₁、S₂都断开时，灯亮，此时是联电路。
（2）如图②所示电路中，当只闭合开关S₃时，灯发光；当开关S₁、S₂、S₃都闭合时，灯发光，它们是联的。若想让L₁和L₃发光，L₂不发光，则应闭合开关，断开开关。

1. (1) L₁ L₃ L₁、L₂和L₃ 并 L₁、L₂和L₃ 串 (2) L₃ L₁、L₂和L₃ 并 S₂和S₃ S₁

【分析】
要判断开关通断时的电路，需从电源正极出发，沿导线梳理电流路径，根据电流是否有分支判断串联或并联，进而确定发光的用电器。分别对图①、图②的不同开关组合情况逐一分析。
【解析】
（1）分析图①：
只闭合S₁时，电流路径为：电源正极→L₁→S₁→L₃→电源负极，仅L₁所在支路导通，故L₁亮；
只闭合S₂时，电流路径为：电源正极→S₂→L₃→电源负极，仅L₃所在支路导通，故L₃亮；
S₁、S₂都闭合时，电流从电源正极分为三条支路：①经L₁、S₁；②经S₂、L₂；③经L₃，三条支路均回到电源负极，因此L₁、L₂、L₃都亮，属于并联电路；
S₁、S₂都断开时，电流依次经过L₁、L₂、L₃，只有一条路径，因此L₁、L₂、L₃都亮，属于串联电路。
（2）分析图②：
只闭合S₃时，电流路径为：电源正极→S₃→L₃→电源负极，仅L₃所在支路导通，故L₃发光；
S₁、S₂、S₃都闭合时，电流分为三条支路：①经L₁、S₁；②经L₂；③经L₃，三条支路均回到电源负极，因此L₁、L₂、L₃都发光，属于并联电路；
要让L₁、L₃发光，L₂不发光，需断开L₂所在支路的开关S₁，同时闭合干路开关S₃和L₁支路的开关S₂，即闭合S₂和S₃，断开S₁。
【答案】
(1) L₁；L₃；L₁、L₂和L₃；并；L₁、L₂和L₃；串
(2) L₃；L₁、L₂和L₃；并；S₂和S₃；S₁
【知识点】
串联电路、并联电路、电路通断判断
【点评】
本题考查电路的识别，核心是通过电流路径判断串并联，属于初中电路基础题型，需掌握电流走向的分析方法。
【难度系数】
0.6

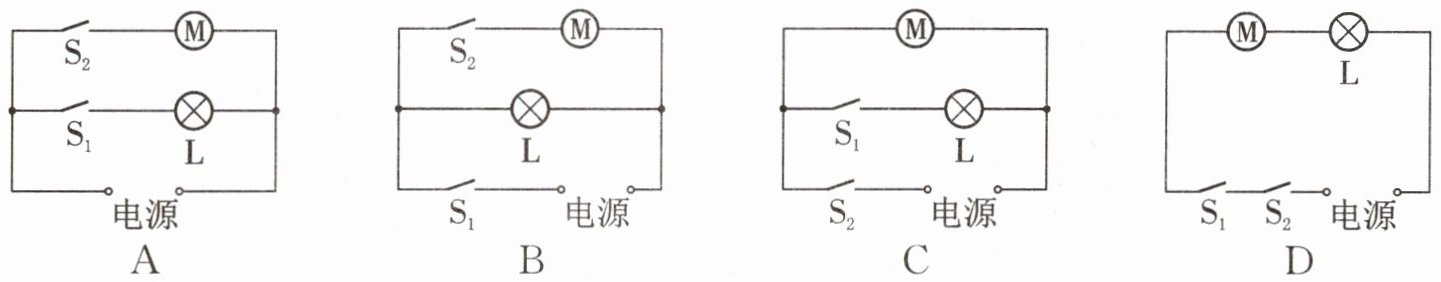

2.（重庆中考）家用电动窗帘的电路主要由电源指示灯L和电动机M组成。先闭合开关$S_1$，电源指示灯L亮；再闭合开关$S_2$，电动机M工作拉动窗帘。当$S_1$断开时，电动机M不能工作。如图所示电路中符合要求的电路是（）

2. B

【分析】
要选出符合要求的电路，需紧扣题目条件：①闭合开关$S_1$时，指示灯L亮；②闭合$S_1$后再闭合$S_2$，电动机M工作；③断开$S_1$时，电动机M不能工作。据此逐一分析各选项的电路连接和开关控制作用。
【解析】
根据题目要求，电路需满足：$S_1$控制指示灯L，$S_2$控制电动机M，且$S_1$断开时电动机M无法工作，说明$S_1$是控制整个电路的总开关，$S_2$仅控制电动机支路。
选项A：$S_1$、$S_2$分别在L、M的支路，两支路并联，断开$S_1$时，M所在支路仍与电源连通，M可工作，不符合要求。
选项B：L与M并联，$S_1$在干路控制整个电路，$S_2$在M支路控制电动机，满足：闭合$S_1$时L亮，闭合$S_1$和$S_2$时M工作，断开$S_1$时整个电路断路，M不能工作，符合要求。
选项C：$S_2$在干路，断开$S_1$时M所在支路仍通路，M可工作，不符合要求。
选项D：M与L串联，需同时闭合$S_1$、$S_2$才能工作，不满足“先闭合$S_1$，L亮”的要求，不符合。
【答案】
B
【知识点】
并联电路、开关的作用
【点评】
本题考查根据用电器工作要求设计电路，需结合串并联电路特点分析开关的控制逻辑，难度适中。
【难度系数】
0.5

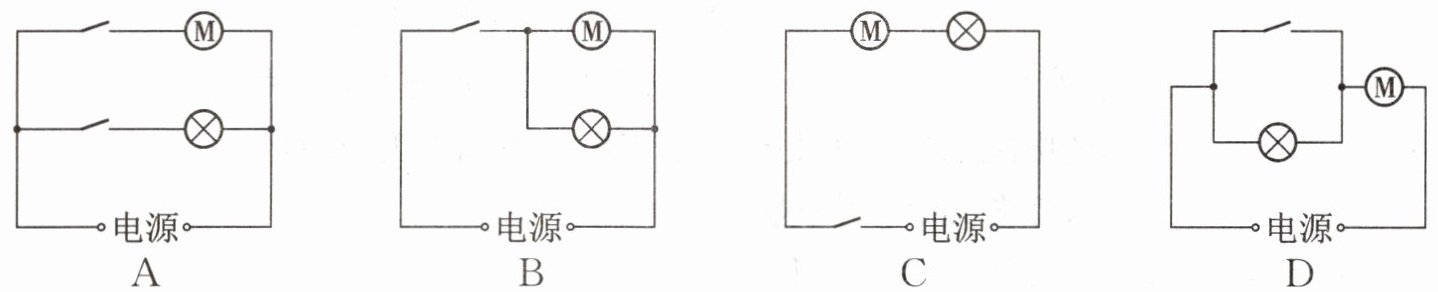

3.（巴中中考）为了减少炒菜时对油烟的吸入，厨房里安装了一台抽油烟机。抽油烟机上面的照明灯和电动机既可以同时工作又可以独立工作。以下关于抽油烟机内部电路设计，你认为符合要求的是（）

3. A

【分析】
要解决本题，需明确题目要求：照明灯和电动机既可以同时工作，又可以独立工作，说明两者应为并联电路，且各自支路有独立开关控制，这样才能实现单独控制某一用电器，或同时控制两者。接下来逐一分析各选项的电路结构是否符合要求。
【解析】
选项A：电动机（M）和照明灯为并联关系，各自支路都有独立开关，闭合电动机支路开关时电动机工作，闭合灯泡支路开关时灯泡工作，两开关都闭合时两者同时工作，符合“既可以同时工作又可以独立工作”的要求。
选项B：开关在干路，电动机和灯泡并联，开关控制整个电路，无法单独控制电动机或灯泡，不符合要求。
选项C：电动机和照明灯串联，串联电路中各用电器相互影响，只能同时工作，不能独立工作，不符合要求。
选项D：电动机在干路，开关仅控制其中一条支路，无法单独控制电动机，不符合“独立工作”的要求。
综上，只有选项A符合题目要求。
【答案】
A
【知识点】
并联电路、电路设计
【点评】
本题结合生活实际考查电路设计，核心是理解并联电路中各支路用电器可独立工作的特点，需准确分析各选项的电路连接方式和开关的控制作用。
【难度系数】
0.5

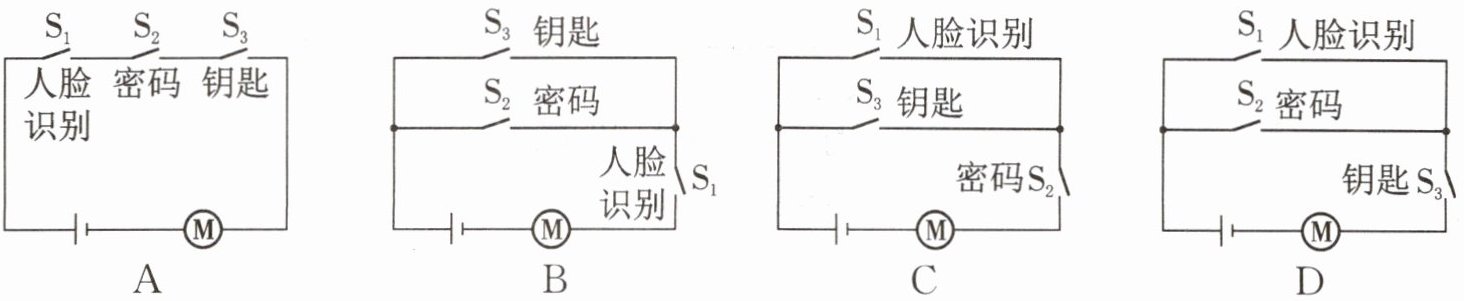

4.（湖南中考）科技小组模拟“智能开锁”设计的电路图，有两种开锁方式，即“人脸识别”与输入“密码”匹配成功，或“人脸识别”与使用“钥匙”匹配成功才可开锁，现用$S_1$表示人脸识别，$S_2$、$S_3$表示密码、钥匙。匹配成功后对应开关自动闭合，电动机才工作开锁。满足上述两种方式都能开锁的电路是（）

课后作业 KEHOUZUOYE ★★★★★

4. B

【分析】
题目要求两种开锁方式：①人脸识别（S₁闭合）与密码（S₂闭合）同时满足；②人脸识别（S₁闭合）与钥匙（S₃闭合）同时满足，两种方式任意一种满足时电动机工作。解题思路是：需找到S₁在干路、S₂与S₃并联的电路，这样S₁闭合后，S₂或S₃闭合都能形成通路，电动机工作，据此逐一分析选项。
【解析】
选项A：S₁、S₂、S₃串联，需三个开关都闭合电路才通，不符合两种开锁方式的要求，排除；
选项B：S₁在干路，S₂（密码）和S₃（钥匙）并联在S₁后，当S₁闭合（人脸识别成功），S₂闭合或S₃闭合时，电路接通，电动机工作，满足题目要求，符合；
选项C：S₃在干路，S₁和S₂并联，需S₃闭合后S₁或S₂闭合才工作，不符合开锁逻辑，排除；
选项D：S₃在干路，S₁和S₂并联，与C逻辑一致，不符合要求，排除；
【答案】
B
【知识点】
电路串并联、电路设计
【点评】
本题结合智能开锁场景考查串并联电路设计，核心是理解两种开锁方式的逻辑关系，属于基础电路应用题目，需准确分析开关连接方式。
【难度系数】
0.5
