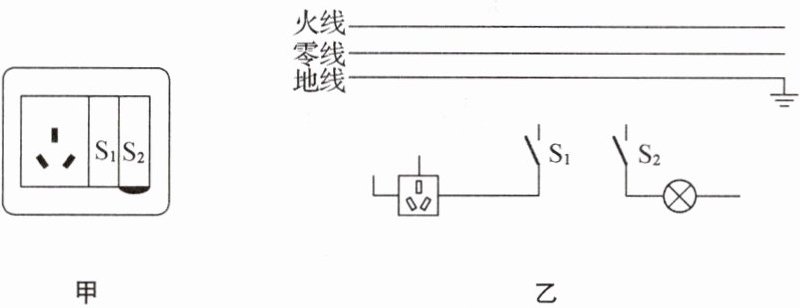

26. 如图甲所示为家庭常用的三孔双控墙壁插座实物图，其中开关$S_1$控制插座，开关$S_2$控制灯泡，图乙为其电路图，请将电路连接完整.

【分析】
要完成家庭电路的连接，需遵循家庭电路的安全用电规则：首先，开关控制用电器时，开关应接在火线上，这样断开开关时用电器不带电；其次，三孔插座需遵循“左零右火上接地”的接线原则。对于本题，开关$S_1$控制插座，所以火线要先经过$S_1$再连到插座的火线端；开关$S_2$控制灯泡，火线先接$S_2$再连灯泡顶端金属点，灯泡螺旋套接零线，同时完成插座的零线、地线连接。
【解析】
1. 三孔插座与开关$S_1$的连接：
火线先接入开关$S_1$，$S_1$的另一端连接到三孔插座的右孔（火线接线柱）；
零线直接连接到三孔插座的左孔（零线接线柱）；
地线直接连接到三孔插座的上孔（接地接线柱）。
2. 灯泡与开关$S_2$的连接：
火线接入开关$S_2$，$S_2$的另一端连接到灯泡的顶端金属点；
灯泡的螺旋套直接连接到零线。
【答案】
连接后的电路为：火线先接$S_1$，$S_1$接三孔插座右孔；零线接三孔插座左孔，地线接三孔插座上孔；火线接$S_2$，$S_2$接灯泡顶端金属点，灯泡螺旋套接零线（对应正确的实物连线图）。
【知识点】
家庭电路连接、安全用电原则、三孔插座接线规则
【点评】
本题考查家庭电路的规范连接，核心是掌握开关与用电器、三孔插座的正确接线方式，明确开关接火线的安全意义，需牢记“左零右火上接地”的插座接线原则。
【难度系数】
0.6

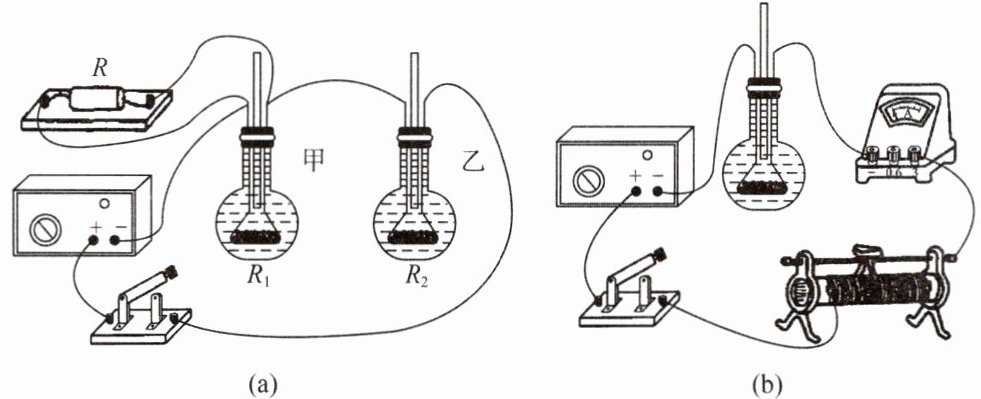

27. 用如图(a)所示的装置“探究电流通过导体产生的热量与电流的关系”，相同烧瓶内装满了煤油.

(1)烧瓶中装入的煤油是(选填“导体”或“绝缘体”)，实验中通过温度计的示数变化表示电流产生热量的多少，这里运用了(填物理研究方法).
(2)为达到实验目的，选用的两电阻丝$R_1$与$R_2$的阻值应(选填“相等”或“不相等”)，通过$R_1$的电流(选填“大于”“小于”或“等于”)通过$R_2$的电流.
(3)通电一段时间后，乙烧瓶中温度计示数增大更多，说明.

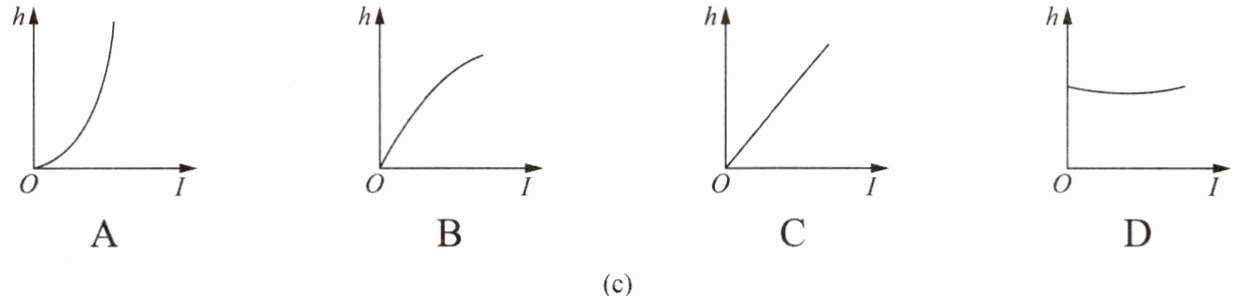

(4)用图(b)的装置，进一步探究“电流通过导体产生的热量与电流的关系”，经多次实验测量，收集实验数据，绘制了烧瓶中玻璃管内液面上升的高度$h$与电流$I$的关系图像，如图(c)所示.根据焦耳定律可知，图(c)中能正确反映$h-I$关系的是(填字母).

绝缘体
转换法
相等
小于
电阻和通电时间一定时，通过
导体的电流越大，电流产生的热量越多
A

【分析】
1. 第(1)问：先明确导体和绝缘体的定义，煤油不导电属于绝缘体；电流产生的热量无法直接观察，通过温度计示数变化来反映热量多少，这是转换法的应用。
2. 第(2)问：探究电流对产生热量的影响，根据控制变量法需控制电阻和通电时间相同，故$R_1$与$R_2$阻值相等；结合图(a)电路，$R_1$与另一电阻并联后再和$R_2$串联，根据串并联电流规律，通过$R_1$的电流是支路电流，小于通过$R_2$的干路电流。
3. 第(3)问：乙烧瓶温度计示数增大更多，说明乙中电阻产生热量更多，在电阻和通电时间相同的情况下，可得出电流与热量的关系。
4. 第(4)问：根据焦耳定律$Q=I^2Rt$，热量$Q$与电流$I$的平方成正比，液面高度$h$反映热量多少，故$h$与$I^2$成正比，对应图像为A。
【解析】
(1) 煤油不导电，属于绝缘体；实验中通过温度计示数变化间接反映电流产生热量的多少，运用了转换法。
(2) 探究电流通过导体产生的热量与电流的关系，需控制电阻和通电时间相同，因此$R_1$与$R_2$的阻值应相等；由图(a)电路可知，$R_1$与一个电阻并联后再与$R_2$串联，根据串并联电路电流特点，通过$R_1$的电流小于通过$R_2$的电流。
(3) 通电一段时间后，乙烧瓶中温度计示数增大更多，说明在电阻和通电时间一定时，通过导体的电流越大，电流产生的热量越多。
(4) 根据焦耳定律$Q=I^2Rt$，在$R$和$t$一定时，$Q$与$I^2$成正比，液面上升高度$h$与$Q$成正比，因此$h$与$I^2$成正比，对应图(c)中的A图像。
【答案】
(1) 绝缘体；转换法
(2) 相等；小于
(3) 在电阻和通电时间一定时，通过导体的电流越大，电流产生的热量越多
(4) A
【知识点】
电流的热效应；控制变量法；转换法
【点评】
本题聚焦电流产生热量与电流的关系探究，核心考查控制变量法、转换法的应用及焦耳定律的理解，需结合串并联电路电流规律分析电流大小，明确变量控制是解题关键。
【难度系数】
0.6
