1. [易错题]在同一个电路中，用电压表测得灯$L_1$两端的电压为6 V，灯$L_2$两端的电压为6 V，则（）。

A.两灯一定串联
B.两灯一定并联
C.两灯可能串联，也可能并联
D.以上说法都不对

1. C

【分析】要解决这道题，需明确串联和并联电路的电压规律：①并联电路中，各支路两端的电压相等，都等于电源电压；②串联电路中，电流处处相等，根据欧姆定律$U=IR$，若两个用电器的电阻相同，它们两端的电压也会相等。已知两灯电压均为6V，需分两种情况分析：若两灯并联，必然电压相等；若两灯串联，当它们规格相同（电阻相同）时，电压也相等。因此两灯的连接方式有两种可能，不能确定一定是串联或并联。
【解析】根据串并联电路的电压规律逐一分析：
1. 并联电路的电压特点：各支路两端电压相等，等于电源电压，所以两灯并联时，两端电压都为6V，符合题意；
2. 串联电路的电压特点：电流处处相等，由$U=IR$可知，若两灯规格相同（电阻$R$相同），则它们两端的电压$U=IR$也相等，因此两灯串联且规格相同时，两端电压也都为6V，符合题意。
综上，两灯可能串联，也可能并联，故答案为C。
【答案】C
【知识点】串联电路电压规律；并联电路电压规律
【点评】本题为易错题，学生易因思维定式只考虑并联电路电压相等，忽略串联电路中规格相同的用电器电压也相等的情况，需全面掌握串并联电路的电压特点，避免片面判断。
【难度系数】0.5

2. [教材题改编]如图甲所示的电路中，闭合开关后，电压表$\mathrm{V}_1$与$\mathrm{V}$的指针偏转角度均如图乙所示，则$\mathrm{L}_1$两端的电压为$\mathrm{V}$，$\mathrm{L}_2$两端的电压为$\mathrm{V}$，电源电压为$\mathrm{V}$。

2题图

2. 0.8 3.2 4

【分析】首先分析电路结构：由图甲可知，$\mathrm{L}_1$与$\mathrm{L}_2$串联，电压表$\mathrm{V}_1$测$\mathrm{L}_1$两端电压，电压表$\mathrm{V}_2$测$\mathrm{L}_2$两端电压，电压表$\mathrm{V}$测电源总电压。根据串联电路电压规律，电源电压等于各用电器两端电压之和，因此电压表$\mathrm{V}$的示数大于$\mathrm{V}_1$的示数。又因为两表指针偏转角度相同，说明它们选用的量程不同，大量程（0~15V）的读数是小量程（0~3V）读数的5倍，据此结合指针位置计算各电压值。
【解析】1. 确定量程：串联电路总电压大于部分电路电压，所以测电源的电压表$\mathrm{V}$选用0~15V量程，测$\mathrm{L}_1$电压的电压表$\mathrm{V}_1$选用0~3V量程。2. 读取示数：0~3V量程分度值为0.1V，指针位置对应示数为0.8V，即$\mathrm{L}_1$两端电压$U_1=0.8\mathrm{V}$；0~15V量程分度值为0.5V，指针位置对应示数为4V，即电源电压$U=4\mathrm{V}$。3. 计算$\mathrm{L}_2$两端电压：根据串联电路电压规律$U=U_1+U_2$，得$\mathrm{L}_2$两端电压$U_2=U-U_1=4\mathrm{V}-0.8\mathrm{V}=3.2\mathrm{V}$。
【答案】0.8；3.2；4
【知识点】串联电路电压规律、电压表读数
【点评】本题考查串联电路的电压规律及电压表的读数，关键是明确各电压表测量对象，掌握指针偏转角度相同时量程与读数的关系，属于基础电路题，需熟练掌握电压表的使用和串联电压特点。
【难度系数】0.5

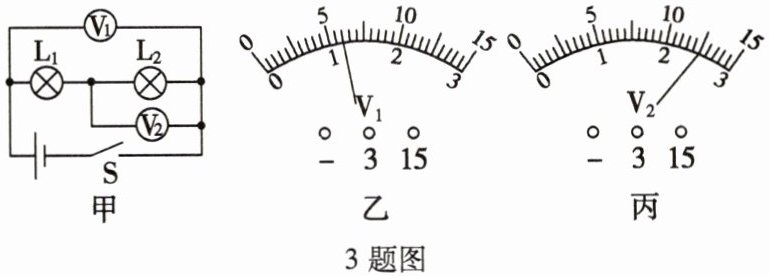

3.如图甲所示的电路中,电压表所用的测量范围不明。当电路闭合后,V₁和V₂的示数分别如图乙、丙所示,则L₁两端的电压是V。若L₂的灯丝突然烧断,则电压表V₁的示数,电压表V₂的示数(后两空均选填“变大”“变小”或“不变”)。

3. 3.5 不变 变大

【分析】
首先明确电路连接：图甲中L₁与L₂串联，电压表V₁测电源总电压，电压表V₂测L₂两端的电压。根据串联电路电压规律，总电压等于各部分电压之和，因此V₁的示数应大于V₂的示数。结合图乙、丙中电压表指针偏转角度，V₁指针偏角小，说明其使用大量程（0~15V），V₂指针偏角大，使用小量程（0~3V），据此读数计算L₁的电压；再分析L₂烧断后两电压表的测量对象变化，判断示数变化。
【解析】
1. 计算L₁两端电压：
串联电路总电压U = U₁ + U₂，故V₁示数（总电压）大于V₂示数（L₂电压）。
图乙中V₁选用0~15V量程，分度值0.5V，读数为5.5V；
图丙中V₂选用0~3V量程，分度值0.1V，读数为2.5V；
L₁两端电压U₁ = U - U₂ = 5.5V - 2.5V = 3.5V。
2. 分析L₂烧断后的电压表示数：
L₂烧断后，V₁仍并联在电源两端，测量电源电压，因此示数不变；
L₂烧断后，V₂通过L₁的接线柱间接在电源两端，测量电源电压（原测L₂电压小于电源电压），因此示数变大。
【答案】
3.5 不变 变大
【知识点】
串联电路电压规律、电压表的使用
【点评】
本题考查串联电路电压规律的应用、电压表的读数及电路故障分析，关键是正确判断电压表的测量对象，结合量程读数，分析故障后电路的电压变化。
【难度系数】
0.5

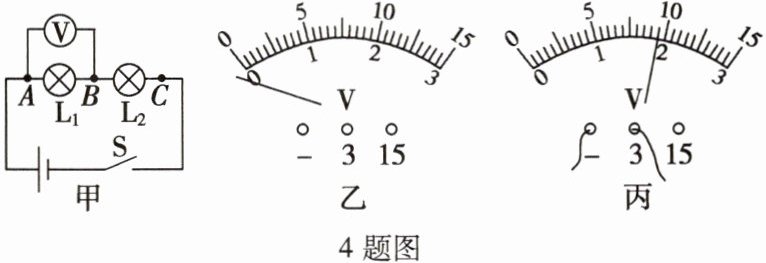

4.在“探究串联电路中电压规律”的实验中，小明同学将小灯泡$\mathrm{L}_{1}$、$\mathrm{L}_{2}$串联后接到电源上，
如图甲所示。
(1)闭合开关S前，发现电压表的指针偏转如图乙所示，原因可能是。
(2)在测量小灯泡$\mathrm{L}_{2}$两端电压时，保持电压表的B接点不动，只断开A接点，并改接到C接点上，闭合开关后，会出现的现象是。
A.测量值超过电压表测量范围
B.指针反偏
C.指针正常偏转，正确测出小灯泡$\mathrm{L}_{2}$两端的电压
(3)在实验中，发现两个串联的小灯泡，一个很亮，一个发光微弱，造成这种现象的原因可能是(写一条)。

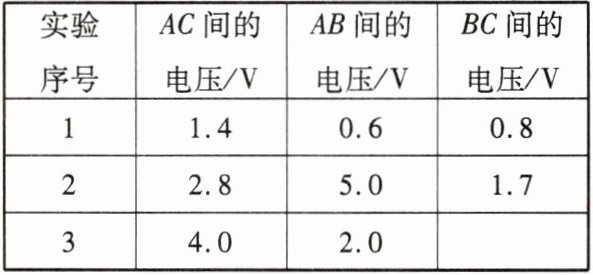

(4)小明改变电源电压和小灯泡的规格进行了三次实验，测量的数据分别如下表所示。第3次实验中BC间的电压值如图丙所示，为V。在分析数据时小明发现，第2次实验的数据结论和其他两组不一样，小明分析该组数据后发现有一个数据记录错误。纠正错误后，正确数据为V。

4. (1) 电压表未调零
(2) B
(3) 两灯的规格不同
(4) 1.9 1.0

【分析】
1. 第(1)问：闭合开关前电压表指针偏转，正常应指在零刻度线，说明电压表使用前未调零，这是电压表使用前的必要操作，指针未归零即未调零。
2. 第(2)问：电压表需电流正进负出，改接后正负接线柱接反，会导致指针反向偏转，据此判断选项。
3. 第(3)问：串联电路电流处处相等，灯泡亮度由实际功率决定，根据P=I²R，两灯规格不同（电阻不同）时实际功率不同，亮度不同。
4. 第(4)问：电压表读数先确定量程和分度值，再读数；结合串联电路总电压等于各部分电压之和，纠正错误数据。
【解析】
(1) 闭合开关前，电压表指针未指在零刻度线，说明电压表使用前未进行调零操作，故原因是电压表未调零。
(2) 电压表的正确使用要求电流从正接线柱流入、负接线柱流出。测量L₂两端电压时，将电压表的A接点改接到C接点后，电压表的正负接线柱接反，闭合开关后指针会反向偏转，故选B。
(3) 串联电路中电流处处相等，灯泡的亮度由实际功率决定，根据P=I²R，若两灯规格不同（电阻不同），则实际功率不同，导致亮度不同，故原因是两灯的规格不同。
(4) 图丙中电压表选用0~3V量程，分度值为0.1V，指针指向1.9V，故BC间电压为1.9V；根据串联电路总电压等于各部分电压之和，纠正错误数据后正确值为1.0V。
【答案】
(1)电压表未调零；(2)B；(3)两灯的规格不同；(4)1.9；1.0
【知识点】
电压表的使用；串联电路的电压规律；实际功率与亮度的关系
【点评】
本题围绕“探究串联电路中电压规律”的实验，考查电压表使用、串联电路特点、电路现象分析等基础电学知识，是电学实验的典型基础题，需掌握实验操作规范和串联电路核心规律。
【难度系数】
0.8
