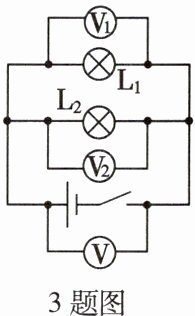

3. 如图所示,闭合开关后,灯泡$\mathrm{L}_1$比$\mathrm{L}_2$亮,电压表$\mathrm{V}_2$的示数为6 V,下列说法正确的是 ()。

A.$\mathrm{V}_1$的示数为6 V
B.$\mathrm{V}_1$的示数大于6 V
C.$\mathrm{V}$的示数小于6 V
D.$\mathrm{V}$的示数大于6 V

3题图

3. A

【分析】首先判断电路中灯泡$\mathrm{L}_1$和$\mathrm{L}_2$的连接方式为并联；再确定各电压表的测量对象：$\mathrm{V}_1$测$\mathrm{L}_1$两端电压，$\mathrm{V}_2$测$\mathrm{L}_2$两端电压，$\mathrm{V}$测电源电压；根据并联电路的电压规律（各支路电压等于电源电压），结合已知$\mathrm{V}_2$示数为6V，即可推导各电压表的示数，排除错误选项。
【解析】由电路图可知，$\mathrm{L}_1$与$\mathrm{L}_2$并联：电压表$\mathrm{V}_1$并联在$\mathrm{L}_1$两端，测量$\mathrm{L}_1$两端的电压；电压表$\mathrm{V}_2$并联在$\mathrm{L}_2$两端，测量$\mathrm{L}_2$两端的电压；电压表$\mathrm{V}$并联在电源两端，测量电源电压。根据并联电路的电压特点：各支路两端的电压相等，且等于电源电压，即$U_1=U_2=U$。已知$\mathrm{V}_2$的示数为6V，即$U_2=6\mathrm{V}$，因此$U_1=6\mathrm{V}$，$U=6\mathrm{V}$，也就是$\mathrm{V}_1$的示数为6V，$\mathrm{V}$的示数也为6V。故选项A正确，B、C、D错误。
【答案】A
【知识点】并联电路的电压规律；电压表的使用
【点评】本题考查并联电路的电压规律，解题关键是明确各电压表的测量对象，注意灯泡亮度是干扰项，与并联电压无关，属于基础题，难度较低。
【难度系数】0.8

4. 教室内的两盏日光灯都在正常工作，其中一盏灯$\mathrm{L}_1$很亮，另一盏灯$\mathrm{L}_2$很暗，则灯$\mathrm{L}_1$、$\mathrm{L}_2$两端的电压$U_1$、$U_2$的关系为 （）。

A.$U_1 ＞ U_2$
B.$U_1 = U_2$
C.$U_1 ＜ U_2$
D.无法确定

4. B

【分析】首先明确教室内日光灯的连接方式，家庭电路中的用电器均为并联；并联电路的核心特点是各支路两端电压相等，等于电源电压；灯的亮度由实际功率决定，与两端电压无关，正常工作时电压等于家庭电路额定电压，据此分析两灯电压关系。
【解析】教室内的日光灯是家庭电路的用电器，家庭电路中各用电器为并联连接；根据并联电路的电压规律：各支路两端电压相等，等于电源电压；两盏灯都正常工作，其两端电压均等于家庭电路的额定电压220V，因此U₁=U₂，与灯的亮度无关（亮度由实际功率决定）。
【答案】B
【知识点】并联电路电压规律、家庭电路电压
【点评】本题考查并联电路的电压特点，属于基础知识点应用，需明确家庭电路用电器的连接方式及并联电路的电压规律，难度较低。
【难度系数】0.8

5. 如图所示的电路中,开关S闭合后,电压表$\mathrm{V}_1$的示数为3 V,电压表$\mathrm{V}_2$的示数为1.2 V,则灯泡$\mathrm{L}_1$两端的电压为 V,灯泡$\mathrm{L}_2$两端的电压为 V。

5. 1.8 1.2

【分析】首先判断电路连接方式：开关闭合后，灯泡$\mathrm{L}_1$与$\mathrm{L}_2$串联；再确定电压表的测量对象：电压表$\mathrm{V}_1$并联在电源两端，测量电源总电压；电压表$\mathrm{V}_2$并联在$\mathrm{L}_2$两端，测量$\mathrm{L}_2$两端的电压；最后根据串联电路的电压规律，计算$\mathrm{L}_1$两端的电压。
【解析】
1. 电路分析：开关$\mathrm{S}$闭合后，$\mathrm{L}_1$与$\mathrm{L}_2$串联；
2. 电压表测量对象：
电压表$\mathrm{V}_1$并联在电源两端，测电源总电压，因此总电压$U=3\ \mathrm{V}$；
电压表$\mathrm{V}_2$并联在$\mathrm{L}_2$两端，测$\mathrm{L}_2$两端的电压，因此$\mathrm{L}_2$两端电压$U_2=1.2\ \mathrm{V}$；
3. 根据串联电路电压规律$U=U_1+U_2$，可得$\mathrm{L}_1$两端的电压：
$U_1=U-U_2=3\ \mathrm{V}-1.2\ \mathrm{V}=1.8\ \mathrm{V}$。
【答案】1.8；1.2
【知识点】串联电路电压规律；电压表的使用
【点评】本题考查串联电路的电压规律及电压表测量对象的判断，解题关键是正确分析电压表所测电压，再利用串联电路电压关系计算，属于基础电路题。
【难度系数】0.6

1.某电动自行车用4个铅蓄电池组串联起来作为电源,每个铅蓄电池组又由6个单格电池串联而成,每个单格电池的电压为2 V,则该电动自行车的电源电压为（）。

A.2 V
B.12 V
C.24 V
D.48 V

1. D

【分析】首先明确串联电池组的电压规律：串联电路总电压等于各部分电压之和，因此多个电池串联时，总电压等于单个电池电压乘以电池总数量。本题需先计算单格电池的总数量，再结合单个单格电压求出电源总电压，进而选出正确选项。
【解析】根据串联电池组的电压特点，总电压等于各串联电池电压之和。
步骤1：计算单格电池总数量：共有4个铅蓄电池组，每个组含6个单格，总单格数为 $ 4 × 6 = 24 $ 个；
步骤2：计算电源总电压：每个单格电压为2V，因此总电压 $ U = 24 × 2\ \mathrm{V} = 48\ \mathrm{V} $；
综上，答案选D。
【答案】D
【知识点】串联电路的电压规律；电池组的电压计算
【点评】本题考查串联电池组电压的计算，核心是掌握串联电路总电压等于各部分电压之和的规律，属于电学基础题型，需准确计算电池总数量避免出错。
【难度系数】0.7

2.[教材实验改编]某小组同学利用如图所示电路探究串联电路中的电压关系。
(1)下列操作中不正确的是。
A.连接电路时,开关S处于断开状态
B.连接电压表时,试触后再选择合适的测量范围
C.将电压表A接点连线转接至C接点,测量$\mathrm{L}_2$两端电压
(2)测量灯泡$\mathrm{L}_1$两端电压时,两灯突然熄灭,电压表示数变为0。若故障可能是由某个灯泡“短路”或“断路”引起的,则发生故障的灯泡及故障类型是。

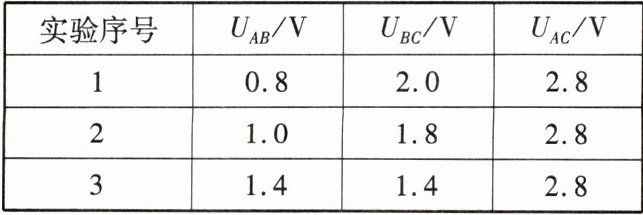

(3)该小组同学用其他完好灯泡代替故障灯泡,继续进行实验,记录数据如下表所示。


分析表中实验数据,在误差允许范围内,可得出的结论是。

2. (1) C
(2) 灯泡$\mathrm{L}_2$断路
(3) 串联电路总电压等于各部分电路电压之和

【分析】
本题围绕串联电路电压关系的实验展开，需分三小问逐一分析：
1. 第(1)问考查电路连接和电压表使用的正误判断：回忆电路连接的安全操作（开关断开）、电压表量程选择方法（试触），以及电压表接线柱的正确接法（电流正进负出），据此判断选项对错。
2. 第(2)问考查电路故障分析：两灯熄灭说明电路断路（短路时至少一个灯发光），电压表示数为0说明电压表未与电源连通，结合故障类型（短路/断路）推导故障灯泡及类型。
3. 第(3)问考查实验结论总结：分析实验数据，在误差允许范围内，对比总电压与各部分电压的关系得出结论。
【解析】
(1) 选项A：连接电路时开关断开，可防止短路损坏元件，操作正确；选项B：连接电压表时先试触，能选择合适量程，避免损坏电表，操作正确；选项C：将电压表A接点转接至C接点时，电压表正负接线柱接反，无法正确测量$\mathrm{L}_2$两端电压，操作错误，故选C。
(2) 两灯熄灭说明电路为断路故障（若某灯短路，另一灯仍会发光）；电压表示数为0，说明电压表两端未与电源连通，若$\mathrm{L}_1$断路，电压表会串联在电路中，示数接近电源电压，不符合；若$\mathrm{L}_2$断路，整个电路断开，电压表无法接到电源两端，示数为0，两灯均不亮，符合，故故障为灯泡$\mathrm{L}_2$断路。
(3) 分析实验数据，在误差允许范围内，串联电路总电压等于各部分电路电压之和，据此得出结论。
【答案】
(1) C；(2) 灯泡$\mathrm{L}_2$断路；(3) 串联电路总电压等于各部分电路电压之和
【知识点】
串联电路电压规律、电压表的使用、电路故障分析
【点评】
本题为教材实验改编题，聚焦串联电路电压关系的核心考点，涵盖实验操作、故障分析、结论总结，既考查基础知识点，又注重实验逻辑的应用，是初中电学的典型基础题型。
【难度系数】
0.6

3.[教材实验改编]小林同学设计了如图甲所示电路探究并联电路的电压规律,请你回答下列问题。

3题图
(1)请用笔画线代替导线,在图甲中将电路连接完整,要求电压表测量灯$\mathrm{L}_1$两端的电压。
(2)小林在连接电路前,发现电压表的指针偏转情况如图乙所示,接下来他应对电压表进行的操作是。

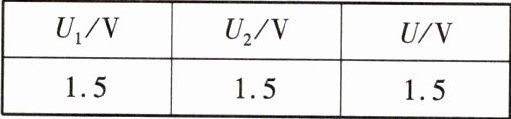

(3)排除故障后,正确测量了$\mathrm{L}_1$两端电压$U_1$、$\mathrm{L}_2$两端电压$U_2$及电源电压$U$,并将数据记录在下表中。分析数据可得出的结论:并联电路中,且等于两端电压。

(4)实验存在的不足之处是。
4.[易错题]两个用电器连接在同一个电路中,下列说法不正确的是 ()。
A.若两个用电器串联,则总电压等于各用电器两端的电压之和
B.若两个用电器并联,则各用电器两端的电压一定相等
C.若用电压表测得它们两端的电压相等,则两用电器一定并联
D.若用电压表测得它们两端的电压不相等,则两用电器一定串联

3. (1) 如答图所示
(2) 调零
(3) 各支路用电器两端的电压相等 电源
(4) 实验次数太少,结论具有偶然性
4. C

【分析】
本题分为两部分，第3题考查并联电路电压规律的实验操作与结论，第4题考查串并联电路电压特点的辨析。解题思路：(1)根据电压表使用规则，测$\mathrm{L}_1$电压需并联在$\mathrm{L}_1$两端，结合电压表已接接线柱完成连线；(2)连接电路前电压表指针未归零需调零；(3)分析实验数据推导并联电压规律；(4)从实验科学性分析不足；第4题逐一分析选项，结合串并联电压特点判断正误。
【解析】
3. (1) 电压表测量灯$\mathrm{L}_1$两端电压，需并联在$\mathrm{L}_1$两端，电压表已接入负接线柱和3接线柱，将电压表的3接线柱与$\mathrm{L}_1$的右接线柱连接即可，如答图所示。
(2) 连接电路前，电压表指针未指在零刻度线处，应对电压表进行调零操作。
(3) 分析实验数据可知，$\mathrm{L}_1$两端电压$U_1$、$\mathrm{L}_2$两端电压$U_2$与电源电压$U$相等，因此结论为：并联电路中各支路用电器两端的电压相等，且等于电源两端电压。
(4) 本次实验仅进行了一次测量，实验次数太少，得出的结论具有偶然性，不具有普遍性。
4. 逐一分析选项：
A. 串联电路总电压等于各用电器两端电压之和，说法正确；
B. 并联电路各支路两端电压一定相等，说法正确；
C. 两个用电器两端电压相等，可能是并联，也可能是规格相同的用电器串联，并非一定并联，说法错误；
D. 并联电路电压一定相等，若用电器两端电压不相等，则一定是串联，说法正确；
因此不正确的是C。
【答案】
3. (1) 如答图所示；(2) 调零；(3) 各支路用电器两端的电压相等；电源；(4) 实验次数太少，结论具有偶然性；4. C
【知识点】
并联电路电压规律，电压表的使用，串并联电路电压特点
【点评】
本题是电路电压相关的基础题，考查电压表使用、串并联电压规律及实验设计的科学性，需掌握基本概念和实验探究原则，难度适中。
【难度系数】
0.6
