1.(科学推理)[贵州中考]如图所示,为判断一根铁棒是否有磁性,用铁棒靠近置于水平桌面上的小磁针进行检验,当出现以下哪一现象,便能证明铁棒有磁性（
A.将铁棒一端靠近小磁针N极，N极被排斥
B.将铁棒一端靠近小磁针N极，N极被吸引
C.将铁棒两端分别靠近小磁针N极，N极均被吸引
D.将铁棒同一端分别靠近小磁针N、S极，两极均被吸引
A
）A.将铁棒一端靠近小磁针N极，N极被排斥
B.将铁棒一端靠近小磁针N极，N极被吸引
C.将铁棒两端分别靠近小磁针N极，N极均被吸引
D.将铁棒同一端分别靠近小磁针N、S极，两极均被吸引
答案
1.A
解析
【分析】要判断铁棒是否有磁性，需依据磁体的核心性质：同名磁极相互排斥，异名磁极相互吸引；而无磁性的铁磁性材料仅会被磁体吸引，且磁体两端磁性最强。分析选项时，需明确：排斥现象一定是同名磁极，可直接证明物体有磁性；仅吸引现象无法确定物体是否有磁性（可能是异名磁极相吸，也可能是无磁性被吸引），据此逐一判断选项。
【解析】根据磁体的相互作用规律分析各选项：
1. 选项A：铁棒一端靠近小磁针N极，N极被排斥，说明铁棒该端与小磁针N极为同名磁极，可直接证明铁棒有磁性，该选项正确。
2. 选项B：铁棒一端靠近小磁针N极，N极被吸引，存在两种可能：一是铁棒有磁性，该端为S极（异名相吸）；二是铁棒无磁性，被小磁针的磁性吸引，无法确定铁棒有磁性，该选项错误。
3. 选项C：若铁棒有磁性，其两端为异名磁极，分别靠近小磁针N极时，必然出现“一端吸引、一端排斥”的情况；而该选项中两端均被吸引，说明铁棒无磁性，该选项错误。
4. 选项D：若铁棒有磁性，同一端只能吸引异名磁极、排斥同名磁极，不可能同时吸引N、S两极；该选项中同一端吸引两极，说明铁棒无磁性，该选项错误。
【答案】A
【知识点】磁体的相互作用、磁性判断
【点评】本题考查磁体性质及磁性的判断，核心是区分“排斥（可确定有磁性）”和“吸引（无法确定有磁性）”的不同情况，属于中考基础题型，需准确掌握磁体的基本规律。
【难度系数】0.5
【解析】根据磁体的相互作用规律分析各选项：
1. 选项A：铁棒一端靠近小磁针N极，N极被排斥，说明铁棒该端与小磁针N极为同名磁极，可直接证明铁棒有磁性，该选项正确。
2. 选项B：铁棒一端靠近小磁针N极，N极被吸引，存在两种可能：一是铁棒有磁性，该端为S极（异名相吸）；二是铁棒无磁性，被小磁针的磁性吸引，无法确定铁棒有磁性，该选项错误。
3. 选项C：若铁棒有磁性，其两端为异名磁极，分别靠近小磁针N极时，必然出现“一端吸引、一端排斥”的情况；而该选项中两端均被吸引，说明铁棒无磁性，该选项错误。
4. 选项D：若铁棒有磁性，同一端只能吸引异名磁极、排斥同名磁极，不可能同时吸引N、S两极；该选项中同一端吸引两极，说明铁棒无磁性，该选项错误。
【答案】A
【知识点】磁体的相互作用、磁性判断
【点评】本题考查磁体性质及磁性的判断，核心是区分“排斥（可确定有磁性）”和“吸引（无法确定有磁性）”的不同情况，属于中考基础题型，需准确掌握磁体的基本规律。
【难度系数】0.5
2. (小制作)如图所示的是小明制作的金属转框。金属转框的上部中央与5号电池正极相连，电池的负极连接着两块强磁粒，金属转框下部套在强磁粒的周围。轻轻推动金属转框，其可以绕电池持续转动。下列说法正确的是 (
A.该装置的工作原理是电流的磁效应
B.只将电池的正、负极对调后，金属转框的转动方向会改变
C.只将5号电池换成7号电池，金属转框的转速会变快
D.金属转框转动时，其能量转化是机械能转化为电能
B
)A.该装置的工作原理是电流的磁效应
B.只将电池的正、负极对调后，金属转框的转动方向会改变
C.只将5号电池换成7号电池，金属转框的转速会变快
D.金属转框转动时，其能量转化是机械能转化为电能
答案
2.B
解析
【分析】
要解决这道题，需先明确装置的工作原理：金属转框中有电流通过，处于磁粒产生的磁场中受力转动，属于通电导体在磁场中受力运动（电动机原理）。再逐一分析选项：
选项A：电流的磁效应是电流产生磁场（如奥斯特实验），而该装置是通电导体在磁场中受力转动，并非电流磁效应，故A错误。
选项B：通电导体在磁场中受力方向与电流方向、磁场方向有关，仅对调电池正负极会改变电流方向，受力方向随之改变，转框转动方向改变，故B正确。
选项C：7号电池电压低于5号电池，换成7号电池后电路电流减小，导体受磁场力减小，转框转速变慢，故C错误。
选项D：转框转动时消耗电能、获得机械能，能量转化是电能转化为机械能，故D错误。
【解析】
该装置利用通电导体在磁场中受力运动的原理工作，属于电动机的应用，对各选项分析如下：
1. 选项A：电流的磁效应是电流周围存在磁场，本装置是通电导体在磁场中受力转动，原理不同，A错误。
2. 选项B：通电导体在磁场中受力方向由电流方向和磁场方向决定，仅改变电流方向（对调电池正负极），受力方向改变，转动方向改变，B正确。
3. 选项C：7号电池电压更低，电路电流更小，导体受磁场力更小，转框转速变慢，C错误。
4. 选项D：转框转动时，消耗电能转化为机械能，能量转化为电能→机械能，D错误。
【答案】
B
【知识点】
通电导体在磁场中受力、电动机原理、能量转化
【点评】
本题结合小制作考查电磁学基础知识点，需区分电流磁效应与电动机原理，掌握受力方向影响因素、能量转化等内容，是初中电磁部分的典型题型。
【难度系数】
0.5
要解决这道题，需先明确装置的工作原理：金属转框中有电流通过，处于磁粒产生的磁场中受力转动，属于通电导体在磁场中受力运动（电动机原理）。再逐一分析选项：
选项A：电流的磁效应是电流产生磁场（如奥斯特实验），而该装置是通电导体在磁场中受力转动，并非电流磁效应，故A错误。
选项B：通电导体在磁场中受力方向与电流方向、磁场方向有关，仅对调电池正负极会改变电流方向，受力方向随之改变，转框转动方向改变，故B正确。
选项C：7号电池电压低于5号电池，换成7号电池后电路电流减小，导体受磁场力减小，转框转速变慢，故C错误。
选项D：转框转动时消耗电能、获得机械能，能量转化是电能转化为机械能，故D错误。
【解析】
该装置利用通电导体在磁场中受力运动的原理工作，属于电动机的应用，对各选项分析如下：
1. 选项A：电流的磁效应是电流周围存在磁场，本装置是通电导体在磁场中受力转动，原理不同，A错误。
2. 选项B：通电导体在磁场中受力方向由电流方向和磁场方向决定，仅改变电流方向（对调电池正负极），受力方向改变，转动方向改变，B正确。
3. 选项C：7号电池电压更低，电路电流更小，导体受磁场力更小，转框转速变慢，C错误。
4. 选项D：转框转动时，消耗电能转化为机械能，能量转化为电能→机械能，D错误。
【答案】
B
【知识点】
通电导体在磁场中受力、电动机原理、能量转化
【点评】
本题结合小制作考查电磁学基础知识点，需区分电流磁效应与电动机原理，掌握受力方向影响因素、能量转化等内容，是初中电磁部分的典型题型。
【难度系数】
0.5

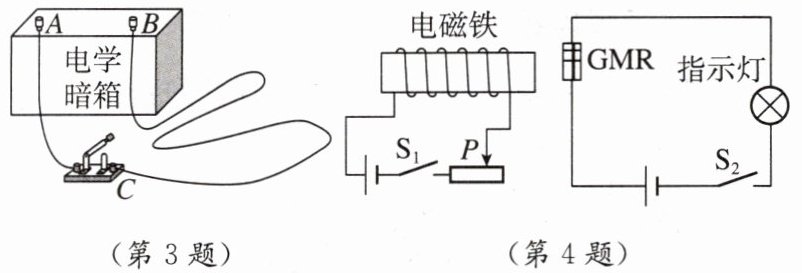

3. (科学推理) 如图所示的电学暗箱中连有电源(3 V)、电阻、导线等，电学暗箱外的两个接线柱A、B与内部电路相连。为了判断电学暗箱外的开关闭合时导线BC中是否有电流通过且电流方向如何，小明准备了以下四组实验器材:①电压表、导线;②电能表、导线;③铁钉、小磁针;④小灯泡、滑动变阻器。以上器材能完成任务的共有 (
A.1组
B.2组
C.3组
D.4组
B
)A.1组
B.2组
C.3组
D.4组
答案
3.B 【点拨】为了判断电学暗箱外的开关闭合时导线BC中是否有电流通过且电流方向如何，可以采用①电压表、导线，因为电压表接入电路时，电流从正接线柱流入、从负接线柱流出，电压表指针正向偏转，据此可以判定电流的方向；采用③铁钉、小磁针，把导线绕在铁钉上，通电后铁钉具有磁性，根据小磁针的指向、磁极间的相互作用规律可知铁钉的磁性，根据安培定则可以判定导线中电流的方向；采用②电能表、导线和④小灯泡、滑动变阻器，都无法判定导线中电流的方向。故选B。
解析
【分析】要判断导线BC中是否有电流通过及电流方向，需利用能反映电流存在和方向的器材原理，逐一分析四组器材的可行性：①电压表可通过指针偏转判断电流方向；②电能表仅测电能，无法判断电流方向；③铁钉和小磁针可结合安培定则判断电流方向；④小灯泡和滑动变阻器仅能判断有无电流，无法判断方向。
【解析】1. ①电压表、导线：电压表接入电路时，电流从正接线柱流入、负接线柱流出，指针正向偏转，因此可通过电压表指针偏转判断BC中是否有电流，通过偏转方向判断电流方向，可行；2. ②电能表、导线：电能表用于测量电路消耗的电能，无法判断电流方向，也不能准确判定是否有电流（如微弱电流可能无法使电能表转动），不可行；3. ③铁钉、小磁针：将导线绕在铁钉上形成螺线管，通电后螺线管产生磁场，根据小磁针的指向可判断螺线管的磁极，再结合安培定则就能反推导线BC中电流的方向，同时可通过磁场是否存在判断有无电流，可行；4. ④小灯泡、滑动变阻器：小灯泡只要有电流通过就会发光，但无法判断电流方向（无论电流方向如何，小灯泡均发光），滑动变阻器仅调节电流大小，不可行。综上，能完成任务的是①和③，共2组，故选B。
【答案】B
【知识点】电流的磁效应、电压表的使用、安培定则
【点评】本题考查电流的相关特性及器材的功能应用，需结合各器材的工作原理分析其能否判断电流的有无和方向，综合性较强，需要学生掌握相关物理知识并灵活运用。
【难度系数】0.5
【解析】1. ①电压表、导线：电压表接入电路时，电流从正接线柱流入、负接线柱流出，指针正向偏转，因此可通过电压表指针偏转判断BC中是否有电流，通过偏转方向判断电流方向，可行；2. ②电能表、导线：电能表用于测量电路消耗的电能，无法判断电流方向，也不能准确判定是否有电流（如微弱电流可能无法使电能表转动），不可行；3. ③铁钉、小磁针：将导线绕在铁钉上形成螺线管，通电后螺线管产生磁场，根据小磁针的指向可判断螺线管的磁极，再结合安培定则就能反推导线BC中电流的方向，同时可通过磁场是否存在判断有无电流，可行；4. ④小灯泡、滑动变阻器：小灯泡只要有电流通过就会发光，但无法判断电流方向（无论电流方向如何，小灯泡均发光），滑动变阻器仅调节电流大小，不可行。综上，能完成任务的是①和③，共2组，故选B。
【答案】B
【知识点】电流的磁效应、电压表的使用、安培定则
【点评】本题考查电流的相关特性及器材的功能应用，需结合各器材的工作原理分析其能否判断电流的有无和方向，综合性较强，需要学生掌握相关物理知识并灵活运用。
【难度系数】0.5
4.[黑龙江中考]如图所示，电路中的GMR是巨磁电阻(其阻值随周围磁场强度的增强而减小)，当开关$\mathrm{S}_1$和$\mathrm{S}_2$闭合时，将滑片$P$向左移动，下列说法正确的是（
A.电磁铁右端为$\mathrm{S}$极
B.指示灯会变亮
C.巨磁电阻的阻值会变大
D.电磁铁上的线圈中的电流会变小
B
）A.电磁铁右端为$\mathrm{S}$极
B.指示灯会变亮
C.巨磁电阻的阻值会变大
D.电磁铁上的线圈中的电流会变小
答案
4.B 【点拨】根据安培定则，用右手握住螺线管，让四指指向螺线管中电流的方向，则大拇指所指的那端就是螺线管的N极。由图可知，电流从电磁铁的左端流入，右端流出，所以电磁铁的右端为N极，左端为S极，故A错误。当滑片P向左滑动时，滑动变阻器接入电路的电阻变小，根据欧姆定律$I=\frac{U}{R}$可知，左侧控制电路中的电流变大，电磁铁的磁性增强。因为巨磁电阻的阻值随周围磁场强度的增强而减小，所以此时巨磁电阻的阻值减小，故CD错误。在右侧工作电路中，电源电压不变，巨磁电阻阻值减小，根据欧姆定律可知，电路中的电流变大，通过指示灯的电流也变大，指示灯会变亮，故B正确。故选B。
解析
【分析】
要解决本题，需分步骤分析：①明确两个电路结构：左侧是电磁铁的控制电路，右侧是含巨磁电阻（GMR）和指示灯的工作电路；②用安培定则判断电磁铁磁极，排除选项A；③分析滑片移动对控制电路电阻、电流的影响，判断电磁铁磁性强弱，排除选项D；④结合GMR“阻值随磁场增强而减小”的特性，确定GMR阻值变化，排除选项C；⑤最后分析工作电路的电流变化，判断指示灯亮度，确定正确选项。
【解析】
1. 判断电磁铁磁极：根据安培定则，右手握住螺线管，四指指向电流方向（电流从电磁铁左端流入、右端流出），大拇指指向螺线管的右端，故电磁铁右端为N极，左端为S极，因此选项A错误。
2. 分析控制电路电流变化：滑片P向左移动时，滑动变阻器接入电路的电阻变小，控制电路电源电压不变，由欧姆定律$I=\frac{U}{R}$可知，控制电路中的电流变大，因此选项D（电流变小）错误。
3. 分析GMR阻值变化：电磁铁磁性强弱与电流大小有关，控制电路电流变大，电磁铁磁性增强；已知GMR阻值随周围磁场强度增强而减小，故此时GMR阻值变小，选项C（阻值变大）错误。
4. 分析工作电路指示灯亮度：工作电路电源电压不变，GMR阻值变小，总电阻变小，由欧姆定律可知，工作电路电流变大；指示灯的功率$P=I^2R_{灯}$（$R_{灯}$为指示灯电阻，不变），电流变大则功率变大，指示灯变亮，因此选项B正确。
【答案】
B
【知识点】
安培定则、欧姆定律、电路动态分析
【点评】
本题结合巨磁电阻的特性，综合考查安培定则、欧姆定律及电磁铁磁性的影响因素，需要学生理清控制电路与工作电路的关联，逐步推导各物理量的变化，是一道考查综合分析能力的中等难度电路题。
【难度系数】
0.6
要解决本题，需分步骤分析：①明确两个电路结构：左侧是电磁铁的控制电路，右侧是含巨磁电阻（GMR）和指示灯的工作电路；②用安培定则判断电磁铁磁极，排除选项A；③分析滑片移动对控制电路电阻、电流的影响，判断电磁铁磁性强弱，排除选项D；④结合GMR“阻值随磁场增强而减小”的特性，确定GMR阻值变化，排除选项C；⑤最后分析工作电路的电流变化，判断指示灯亮度，确定正确选项。
【解析】
1. 判断电磁铁磁极：根据安培定则，右手握住螺线管，四指指向电流方向（电流从电磁铁左端流入、右端流出），大拇指指向螺线管的右端，故电磁铁右端为N极，左端为S极，因此选项A错误。
2. 分析控制电路电流变化：滑片P向左移动时，滑动变阻器接入电路的电阻变小，控制电路电源电压不变，由欧姆定律$I=\frac{U}{R}$可知，控制电路中的电流变大，因此选项D（电流变小）错误。
3. 分析GMR阻值变化：电磁铁磁性强弱与电流大小有关，控制电路电流变大，电磁铁磁性增强；已知GMR阻值随周围磁场强度增强而减小，故此时GMR阻值变小，选项C（阻值变大）错误。
4. 分析工作电路指示灯亮度：工作电路电源电压不变，GMR阻值变小，总电阻变小，由欧姆定律可知，工作电路电流变大；指示灯的功率$P=I^2R_{灯}$（$R_{灯}$为指示灯电阻，不变），电流变大则功率变大，指示灯变亮，因此选项B正确。
【答案】
B
【知识点】
安培定则、欧姆定律、电路动态分析
【点评】
本题结合巨磁电阻的特性，综合考查安培定则、欧姆定律及电磁铁磁性的影响因素，需要学生理清控制电路与工作电路的关联，逐步推导各物理量的变化，是一道考查综合分析能力的中等难度电路题。
【难度系数】
0.6

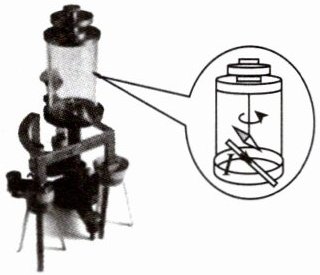

5.[湖北中考] 欧姆当年研究电流跟电阻和电压关系时，电流大小还不能准确测量。他巧妙设计了如图所示的装置来测量电流，用一根细丝悬挂磁针，平行放置在导线上方，当电路中有电流时，导线周围产生
磁场
，因为力能改变物体的运动状态
，所以磁针发生偏转，偏转角度就能反映电流大小。答案
5.磁场；运动状态
解析
【分析】
解题时，需结合电流的磁效应和力的作用效果的知识点思考：首先，奥斯特实验证明通电导线周围会产生磁场；其次，力可以改变物体的运动状态，磁针原本静止，在磁场力作用下偏转，说明运动状态发生改变，据此可确定答案。
【解析】
1. 根据奥斯特实验的结论，通电导线周围存在磁场，所以当电路中有电流时，导线周围会产生磁场，第一个空填“磁场”；
2. 力的作用效果包括改变物体的形状和运动状态，磁针原本静止，在磁场力作用下发生偏转，运动状态改变，因此第二个空填“运动状态”。
【答案】
磁场；运动状态
【知识点】
电流的磁效应；力的作用效果
【点评】
本题考查电流的磁效应和力的作用效果，属于中考基础题型，侧重考查学生对基础物理知识的掌握，难度较低。
【难度系数】
0.8
解题时，需结合电流的磁效应和力的作用效果的知识点思考：首先，奥斯特实验证明通电导线周围会产生磁场；其次，力可以改变物体的运动状态，磁针原本静止，在磁场力作用下偏转，说明运动状态发生改变，据此可确定答案。
【解析】
1. 根据奥斯特实验的结论，通电导线周围存在磁场，所以当电路中有电流时，导线周围会产生磁场，第一个空填“磁场”；
2. 力的作用效果包括改变物体的形状和运动状态，磁针原本静止，在磁场力作用下发生偏转，运动状态改变，因此第二个空填“运动状态”。
【答案】
磁场；运动状态
【知识点】
电流的磁效应；力的作用效果
【点评】
本题考查电流的磁效应和力的作用效果，属于中考基础题型，侧重考查学生对基础物理知识的掌握，难度较低。
【难度系数】
0.8

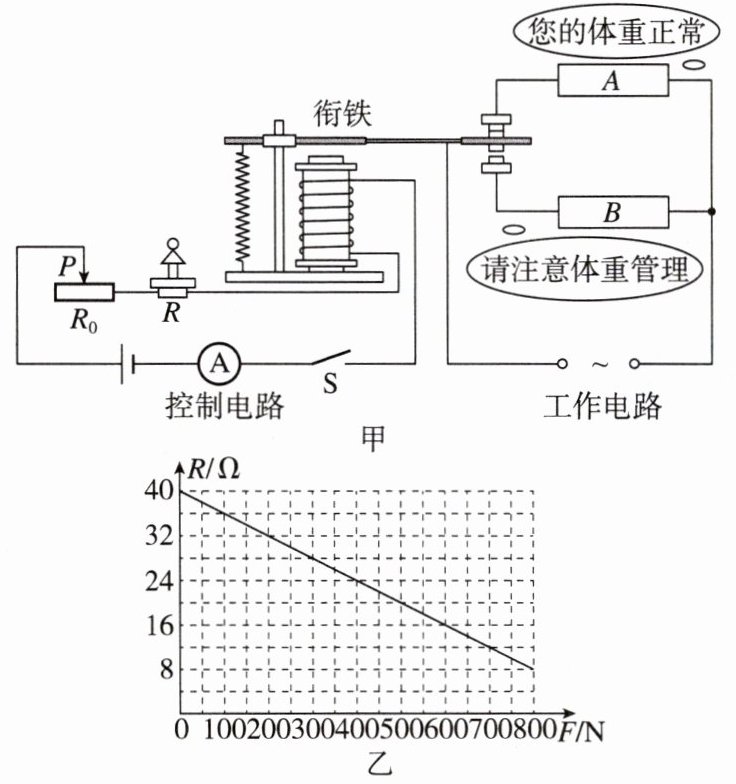

6. ★★（时事热点）[四川中考]2025年被称为我国“体重管理年”，小刘同学为帮助大家加强体重管理，设计了一台由电流表改装的可设置语音提示的体重计，A、B为语音提示器，大家可以根据自身情况设置语音提示，如图甲所示。当控制电路中电流$I≥0.2\ \mathrm{A}$时，衔铁被电磁铁吸附，断开A接通B，控制电路的电源电压为7.2 V，滑动变阻器$R_0$的最大阻值为20 Ω，R为压敏电阻，其阻值与所受到的压力关系如图乙所示，电流表量程为0～0.6 A，踏板重力不计，g取10 N/kg。
(1)压敏电阻R的阻值随着压力的增大而
(2)控制电路中，开关S闭合时，电磁铁的上端是
(3)小刘同学想将触发B的最小质量设置为50 kg，应调节滑动变阻器$R_0$的阻值为
(4)能触发B的最小质量是
(1)压敏电阻R的阻值随着压力的增大而
减小
（选填“增大”或“减小”）。(2)控制电路中，开关S闭合时，电磁铁的上端是
N
（选填“N”或“S”）极。(3)小刘同学想将触发B的最小质量设置为50 kg，应调节滑动变阻器$R_0$的阻值为
16
Ω。(4)能触发B的最小质量是
10
kg。答案
6.(1)减小 (2)N (3)16 (4)10
【点拨】(1)由图乙可知，压敏电阻R的阻值随压力的增大而减小。(2)控制电路中，开关S闭合时，根据安培定则可知电磁铁的上端是N极。(3)小刘同学想将触发B的最小质量设置为50 kg，此时压力$F=G=mg=50\ \mathrm{kg}×10\ \mathrm{N/kg}=500\ \mathrm{N}$，由图乙可知压敏电阻的阻值$R=20\ \Omega$；控制电路中，闭合开关，滑动变阻器和压敏电阻串联，电流表测量电路中的电流，根据欧姆定律可知，衔铁刚被吸附时，总电阻$R_\mathrm{总}=\frac{U}{I}=\frac{7.2\ \mathrm{V}}{0.2\ \mathrm{A}}=36\ \Omega$，根据电阻串联的特点可知应调节滑动变阻器$R_0$的阻值为$R_0=R_\mathrm{总}-R=36\ \Omega-20\ \Omega=16\ \Omega$。(4)滑动变阻器接入电路的阻值为$0\ \Omega$时，压敏电阻的阻值为$36\ \Omega$，可以触发B，由图乙可知，此时压力大小为100 N，故能触发B的最小质量$m_\mathrm{小}=\frac{G_\mathrm{小}}{g}=\frac{F_\mathrm{小}}{g}=\frac{100\ \mathrm{N}}{10\ \mathrm{N/kg}}=10\ \mathrm{kg}$。
【点拨】(1)由图乙可知，压敏电阻R的阻值随压力的增大而减小。(2)控制电路中，开关S闭合时，根据安培定则可知电磁铁的上端是N极。(3)小刘同学想将触发B的最小质量设置为50 kg，此时压力$F=G=mg=50\ \mathrm{kg}×10\ \mathrm{N/kg}=500\ \mathrm{N}$，由图乙可知压敏电阻的阻值$R=20\ \Omega$；控制电路中，闭合开关，滑动变阻器和压敏电阻串联，电流表测量电路中的电流，根据欧姆定律可知，衔铁刚被吸附时，总电阻$R_\mathrm{总}=\frac{U}{I}=\frac{7.2\ \mathrm{V}}{0.2\ \mathrm{A}}=36\ \Omega$，根据电阻串联的特点可知应调节滑动变阻器$R_0$的阻值为$R_0=R_\mathrm{总}-R=36\ \Omega-20\ \Omega=16\ \Omega$。(4)滑动变阻器接入电路的阻值为$0\ \Omega$时，压敏电阻的阻值为$36\ \Omega$，可以触发B，由图乙可知，此时压力大小为100 N，故能触发B的最小质量$m_\mathrm{小}=\frac{G_\mathrm{小}}{g}=\frac{F_\mathrm{小}}{g}=\frac{100\ \mathrm{N}}{10\ \mathrm{N/kg}}=10\ \mathrm{kg}$。
解析
【分析】
本题结合电磁继电器、欧姆定律及图像分析，需分步骤解答：
1. 分析压敏电阻阻值随压力的变化：观察图乙，横坐标为压力，纵坐标为电阻，根据压力增大时电阻的变化趋势判断；
2. 判断电磁铁磁极：根据控制电路的电流方向，利用安培定则（右手螺旋定则）确定电磁铁上端的磁极；
3. 计算滑动变阻器阻值（第三问）：先由质量算出对应压力，从图乙获取压敏电阻阻值，结合欧姆定律算出总电阻，再利用串联电阻关系求滑动变阻器阻值；
4. 计算最小触发质量（第四问）：触发B的最小电流为0.2A，总电阻固定，当滑动变阻器阻值为0时，压敏电阻阻值最大、对应压力最小，据此算出最小质量。
【解析】
(1) 由图乙可知，压敏电阻R的阻值随压力F的增大而减小，故填“减小”；
(2) 控制电路中，电流从电源正极流出，经滑动变阻器、压敏电阻、电流表、开关S回到负极。根据安培定则：右手握住螺线管，四指指向电流方向，大拇指指向N极，可知电磁铁上端为N极；
(3) 触发B的最小电流I=0.2A，当质量为50kg时，压力F=G=mg=50kg×10N/kg=500N，由图乙得此时压敏电阻R=20Ω。控制电路总电阻$R_总=\frac{U}{I}=\frac{7.2\ \mathrm{V}}{0.2\ \mathrm{A}}=36\ \Omega$，根据串联电路电阻关系，滑动变阻器阻值$R_0=R_总-R=36\ \Omega-20\ \Omega=16\ \Omega$；
(4) 触发B的最小电流为0.2A，总电阻$R_总=36\ \Omega$。当滑动变阻器接入阻值为0时，压敏电阻阻值最大，对应压力最小，此时R=36Ω，由图乙得对应压力F=100N，最小质量$m=\frac{F}{g}=\frac{100\ \mathrm{N}}{10\ \mathrm{N/kg}}=10\ \mathrm{kg}$。
【答案】
(1)减小；(2)N；(3)16；(4)10
【知识点】
欧姆定律、安培定则、串联电路电阻规律
【点评】
本题将电磁继电器、图像分析与力学、电学知识结合，需理解电路工作原理，熟练运用欧姆定律和串联电路特点，同时从图像提取信息，属于中等难度综合题。
【难度系数】
0.5
本题结合电磁继电器、欧姆定律及图像分析，需分步骤解答：
1. 分析压敏电阻阻值随压力的变化：观察图乙，横坐标为压力，纵坐标为电阻，根据压力增大时电阻的变化趋势判断；
2. 判断电磁铁磁极：根据控制电路的电流方向，利用安培定则（右手螺旋定则）确定电磁铁上端的磁极；
3. 计算滑动变阻器阻值（第三问）：先由质量算出对应压力，从图乙获取压敏电阻阻值，结合欧姆定律算出总电阻，再利用串联电阻关系求滑动变阻器阻值；
4. 计算最小触发质量（第四问）：触发B的最小电流为0.2A，总电阻固定，当滑动变阻器阻值为0时，压敏电阻阻值最大、对应压力最小，据此算出最小质量。
【解析】
(1) 由图乙可知，压敏电阻R的阻值随压力F的增大而减小，故填“减小”；
(2) 控制电路中，电流从电源正极流出，经滑动变阻器、压敏电阻、电流表、开关S回到负极。根据安培定则：右手握住螺线管，四指指向电流方向，大拇指指向N极，可知电磁铁上端为N极；
(3) 触发B的最小电流I=0.2A，当质量为50kg时，压力F=G=mg=50kg×10N/kg=500N，由图乙得此时压敏电阻R=20Ω。控制电路总电阻$R_总=\frac{U}{I}=\frac{7.2\ \mathrm{V}}{0.2\ \mathrm{A}}=36\ \Omega$，根据串联电路电阻关系，滑动变阻器阻值$R_0=R_总-R=36\ \Omega-20\ \Omega=16\ \Omega$；
(4) 触发B的最小电流为0.2A，总电阻$R_总=36\ \Omega$。当滑动变阻器接入阻值为0时，压敏电阻阻值最大，对应压力最小，此时R=36Ω，由图乙得对应压力F=100N，最小质量$m=\frac{F}{g}=\frac{100\ \mathrm{N}}{10\ \mathrm{N/kg}}=10\ \mathrm{kg}$。
【答案】
(1)减小；(2)N；(3)16；(4)10
【知识点】
欧姆定律、安培定则、串联电路电阻规律
【点评】
本题将电磁继电器、图像分析与力学、电学知识结合，需理解电路工作原理，熟练运用欧姆定律和串联电路特点，同时从图像提取信息，属于中等难度综合题。
【难度系数】
0.5
