2026年初中必刷题九年级物理上册沪科版第40页答案

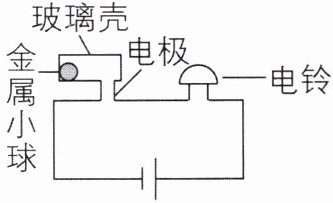

1[中]如图为一种倾斜监测报警装置的简易电路图,玻璃壳与电极相连组成传感器,内部装有金属小球,当倾斜监测报警装置向特定方向倾斜时,电铃便会报警,下列说法正确的是 (
C
)


A.该传感器是一个用电器
B.该传感器内的金属小球可换为橡胶小球
C.当报警装置向右倾斜时,电路变为通路
D.电铃响起时,电路中的电流为顺时针方向

答案

1.C 【解析】该传感器起到使电路接通或断开的作用,相当于电路中的开关,故A错误;橡胶为绝缘体,如果将传感器内的金属小球换为橡胶小球,电路将无法接通,故B错误;当报警装置向右倾斜时,传感器内的金属小球会与电极接触,将电路接通,此时电路变为通路,故C正确;当电铃响起时,电路中的电流从电源正极出发,回到电源负极,电流方向为逆时针方向,故D错误。故选C。
2[中]对于如图所示的电路图，下列说法不正确的是（
C
）


A.断开开关$S_1$、$S_3$，闭合$S_2$，电路是通路
B.断开开关$S_2$，闭合$S_1$、$S_3$，电路是通路
C.断开开关$S_1$、$S_2$，闭合$S_3$，电路是通路
D.断开开关$S_1$，闭合$S_2$、$S_3$，电路发生短路

答案

2.C 【解析】断开开关S₁、S₃,闭合S₂,电流的路径:电源正极→L₁→L₂→S₂→电源负极,电路是通路,故A正确;断开开关S₂,闭合S₁、S₃,电流的路径有两条,分别经过L₁和L₂,电路是通路,故B正确;断开开关S₁、S₂,闭合S₃,电路是开路,不是通路,故C错误;断开开关S₁,闭合S₂、S₃,电流的路径:电源正极→S₃→S₂→电源负极,电路发生短路,故D正确。故选C。

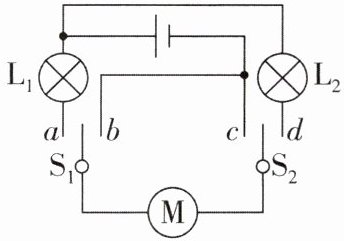

3[2025安徽中考,偏难]某兴趣小组为了研究利用单刀双掷开关控制小直流电动机的正转、反转和不转,设计了如图所示的电路,S₁、S₂为单刀双掷开关,L₁、L₂为指示灯。规定电流从电动机M的左端流入,电动机正转。下列说法正确的是 (
C
)


A.S₁接a、S₂接d时,L₁、L₂均发光,电动机不转
B.S₁接a、S₂接c时,只有L₁发光,电动机反转
C.S₁接b、S₂接d时,只有L₂发光,电动机反转
D.S₁接b、S₂接c时,L₁、L₂均发光,电动机正转

答案

3.C 【解析】由图可知,开关S₁接a、S₂接d时,没有形成闭合回路,灯泡L₁、L₂不发光,电动机不转动,故A错误;开关S₁接a、S₂接c时,灯泡L₁与电动机接入电路,电流从电动机的左端流入,右端流出,所以此时L₁亮,电动机正转,故B错误;开关S₁接b、S₂接d时,灯泡L₂与电动机接入电路,电流从电动机的右端流入,左端流出,所以此时L₂亮,电动机反转,故C正确;开关S₁接b、S₂接c时,没有形成闭合回路,灯泡L₁、L₂不发光,电动机不转动,故D错误。

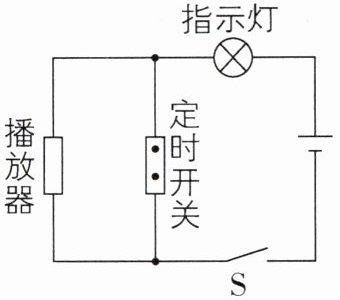

4[2025广东深圳期中，中]如图所示是一种定时课间音乐播放器装置的原理图，闭合开关S，当“定时开关”处于闭合状态时，指示灯
会
（填“会”或“不会”）亮、播放器
不会
（填“会”或“不会”）播放音乐；到达设定时间，“定时开关”处于断开状态，播放器
会
（填“会”或“不会”）播放音乐。

答案

4.会 不会 会 【解析】由题意及题图知,闭合开关S,当“定时开关”处于闭合状态时,播放器被短路,指示灯会亮,则播放器中没有电流通过,播放器不会播放音乐。到达设定时间,“定时开关”处于断开状态,播放器中有电流通过,播放器会播放音乐。

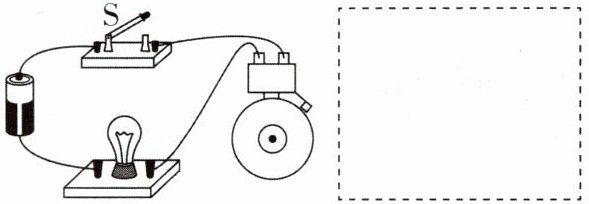

5[2025广西百色期中,中]根据实物图在虚线框内画出对应的电路图。

刷素养 走向重高

答案


5.如图所示 【解析】由实物图知,开关S、电铃、灯泡依次连接在电源两端。

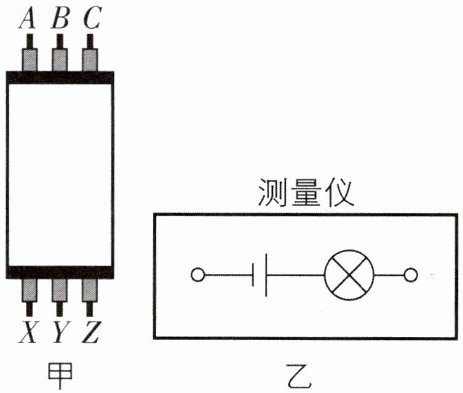

6 核心素养 科学思维[中]如图甲所示,某高层建筑的墙体中有三根电线,可以用如图乙所示的“测量仪”把它们区分开。小华将A、B连在一起时,小明将“测量仪”连接在X、Z两端,灯泡发光;小华将B、C连在一起时,小明将“测量仪”连在X、Y两端,灯泡发光。则（
D
）


A.A和Y是同一根电线的两端,B和Z是同一根电线的两端
B.B和Z是同一根电线的两端,C和Y是同一根电线的两端
C.A和Y是同一根电线的两端,B和X是同一根电线的两端
D.B和X是同一根电线的两端,C和Y是同一根电线的两端

答案

6.D 【解析】小华将A、B连在一起时,小明将“测量仪”连接在X、Z两端,灯泡发光,此时电路为通路,如图1所示,图1中上面只剩下C端,下面只剩下Y端,则说明C和Y是同一根电线的两端;小华将B、C连在一起时,小明将“测量仪”连在X、Y两端,灯泡发光,此时电路为通路,如图2所示,图2中上面只剩下A端,下面只剩下Z端,说明A和Z是同一根电线的两端;综上分析,C和Y是同一根电线的两端,A和Z是同一根电线的两端,B和X是同一根电线的两端,故D正确,A、B、C错误。故选D。
